Name: HARTING 09142083121 Insert mâle 8 à sertir 1 pc(s) Piece
Brand: HARTING
SKU: 3007500
Availability: BackOrder

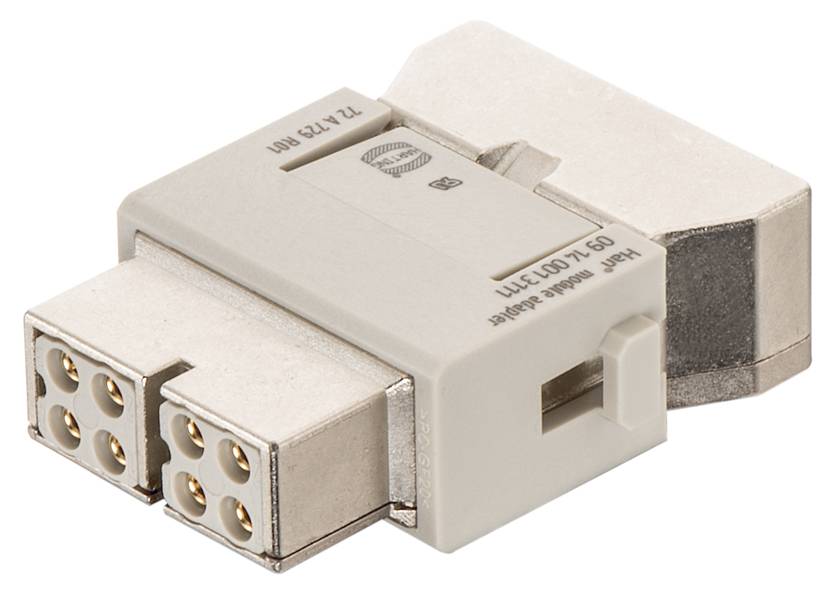

Un connecteur électrique rectangulaire à quatre pôles avec un boîtier en plastique blanc et des contacts métalliques, positionné sur le côté.

Type d'emballage

Piece

Type de produit

Insert mâle

Connexion

à sertir

Nombre total de pôles

Section du conducteur (min.)

0.14 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 20 avril 2027

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de raccordement : borne à sertir
Nombre de contacts : 8
Courant nominal : ‌ 10 A.
Température limite: -40 ... +85 °C
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 45,3 g
Tension de mesure : 50 V
Tension nominale : 0,8 kV
Degré de pollution : 3
Remarques : ne convient pas pour une utilisation dans des boîtiers de faible format ainsi que Han-Modular ® Eco, Han-Modular ® Compact et Han-Modular ® Twin.
Débit de données : ‌ 100 Mbits/s.
Sexe : femelle
Section du conducteur : 0,14 ... 2,5 mm²
Description : insert Han ® Megabit ; 2x 4 contacts ; une entrée de câble
Autres contacts : + blindage
Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz
Matériau de blindage : zinc moulé sous pression, nickelé
Homologations : DNV GL
Tension de mesure selon UL : 30 V.
Résistance de passage, blindage : ≤ 100 mΩ
Cycles d'accouplement avec d'autres composants HMC : ≥ 10 000
Tension de mesure selon CSA : 30 V.
Courant de mesure selon UL : 2 A AWG 26... AWG 20;6 A AWG 18;8 A AWG 16 ... AWG 14

Type d'emballage: Piece

Type de produit: Insert mâle

Couleur: gris galet (RAL 7032)

Spécificités: blindage inclus

Connexion: à sertir

Nombre de pôles: 8

Nombre total de pôles: 8

Section du conducteur (min.): 0.14 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: ≥ 10.000

Série: Han® Megabit Einsatz

Contenu: 1 pc(s)

Température max.: +85 °C

Température min.: -40 °C

: 50 V

: FAUX

: 8

: Bus

: -40-85 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: VRAI

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: Other

: Thermoplastic

: 10 A

: Thermoplastic

: 8

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Anschluss

Produkt-Art

Herstellerfarbe

Verpackungsart

Leiterquerschnitt (max.)

Leiterquerschnitt (min.)

HARTING 09140013032 Stifteinsatz 1 Crimpen, Axialschraubanschluss 1 St. Piece

Code produit :3007764

Livraison le ven. 27 novembre

7 pièce(s)Conrad Electronic

Crimpen

Stifteinsatz

Gelb

Piece

35 mm²

10 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 7.95^*

HARTING 09140013132 Stifteinsatz 1 Crimpen, Axialschraubanschluss 1 St.

Code produit :3007763

Livraison le ven. 27 novembre

6 pièce(s)Conrad Electronic

Crimpen

Stifteinsatz

Gelb

35 mm²

10 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 10.00^*

HARTING 09140083012 Steckverbinder 8 Crimpen 1 St.

Code produit :3007504

Livraison le mer., 17 février 2027

Conrad Electronic

Crimpen

Steckverbinder

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09140083021 Steckverbinder 8 Crimpen 1 St.

Code produit :3007513

Livraison le ven., 12 février 2027

Conrad Electronic

Crimpen

Steckverbinder

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

HARTING 09140083022 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007514

Livraison le ven., 12 février 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09140083031 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007512

Livraison le jeu., 1 avril 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

HARTING 09140083032 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007505

Livraison le ven., 19 février 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

HARTING 09140083034 Stifteinsatz 8 Crimpen 1 St.

Code produit :3007506

Livraison le mar., 20 avril 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

HARTING 09140083035 Stifteinsatz 8 Crimpen 1 St.

Code produit :3007507

Bientôt disponible

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

HARTING 09140083041 Stifteinsatz 8 Schnellanschluss 1 St.

Code produit :3011273

Livraison le jeu., 18 février 2027

Conrad Electronic

Schnellanschluss

Stifteinsatz

Kieselgrau (RAL 7032)

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3007500 HARTING 09142083121 Insert mâle 8 à sertir 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007500 HARTING 09142083121 Insert mâle 8 à sertir 1 pc(s) Piece

Description

Raccordement à sertir, femelle, contacts : 8 + blindage, section de conducteur : 0,14...2,5 mm², courant nominal : 10 A, polycarbonate (PC), RAL 7032 (gris-gris)
