Name: HARTING 09140203114 Insert mâle 20 à sertir 1 pc(s) Piece
Brand: HARTING
SKU: 3007485
Availability: BackOrder

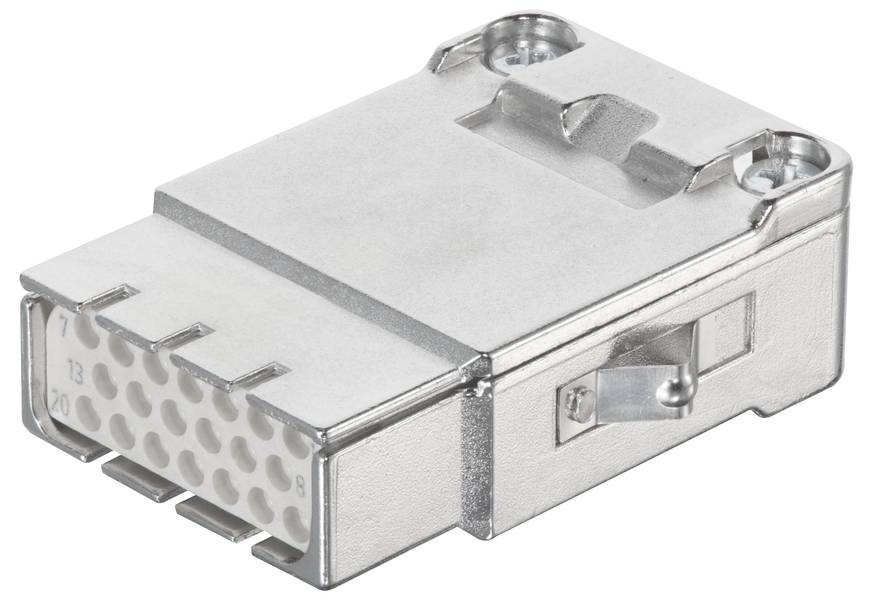

Une fiche électrique rectangulaire à plusieurs ports, de couleur argent, avec un mécanisme de verrouillage sur le côté.

Type d'emballage

Piece

Type de produit

Insert mâle

Connexion

à sertir

Nombre total de pôles

Section du conducteur (min.)

0.09 mm²

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 31 mars 2027

Nombre

pièce(s)

Total (CHF 43.95 / pièce(s))

CHF 43.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de raccordement : borne à sertir
Nombre de contacts : 20
Courant nominal : ‌ 4 A.
Température limite: -40 ... +85 °C
Cycles d'accouplement : ≥ 500
Matière utilisée : polymère crystal-polymer (LCP)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 30 g
Tension assignée : 32 V
Tension nominale : 0,8 kV
Degré de pollution : 3
Remarques : avec liaison de blindage supplémentaire pour le châssis articulé ; contacts à sertir à commander séparément.
Sexe : femelle
Section du conducteur : 0,09 ... 0,52 mm²
Description : module blindé Han ®
Autres contacts : + blindage
Matériau de blindage : zinc moulé sous pression, nickelé
Homologations : DNV GL
Résistance de passage, blindage : ≤ 100 mΩ

Type d'emballage: Piece

Type de produit: Insert mâle

Spécificités: blindage inclus

Connexion: à sertir

Nombre de pôles: 20

Nombre total de pôles: 20

Section du conducteur (min.): 0.09 mm²

Section du conducteur (max.): 0.52 mm²

Cycles de couplage: ≥ 500

Contenu: 1 pc(s)

Température max.: +85 °C

Température min.: -40 °C

: 32 V

: FAUX

: 20

: Bus

: -40-85 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: VRAI

: 0.09-0.52 mm²

: 0.09-0.52 mm²

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 500

: 20

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Anschluss

Produkt-Art

Herstellerfarbe

Verpackungsart

Leiterquerschnitt (max.)

Leiterquerschnitt (min.)

HARTING 09140013032 Stifteinsatz 1 Crimpen, Axialschraubanschluss 1 St. Piece

Code produit :3007764

Livraison le ven. 27 novembre

7 pièce(s)Conrad Electronic

Crimpen

Stifteinsatz

Gelb

Piece

35 mm²

10 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 7.95^*

HARTING 09140013132 Stifteinsatz 1 Crimpen, Axialschraubanschluss 1 St.

Code produit :3007763

Livraison le ven. 27 novembre

6 pièce(s)Conrad Electronic

Crimpen

Stifteinsatz

Gelb

35 mm²

10 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 10.00^*

HARTING 09140083012 Steckverbinder 8 Crimpen 1 St.

Code produit :3007504

Livraison le jeu., 18 février 2027

Conrad Electronic

Crimpen

Steckverbinder

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09140083021 Steckverbinder 8 Crimpen 1 St.

Code produit :3007513

Livraison le lun., 15 février 2027

Conrad Electronic

Crimpen

Steckverbinder

Kieselgrau (RAL 7032)

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

HARTING 09140083022 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007514

Livraison le lun., 15 février 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

HARTING 09140083031 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007512

Livraison le ven., 2 avril 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

HARTING 09140083032 Stifteinsatz 8 Crimpen 1 St. Piece

Code produit :3007505

Livraison le lun., 22 février 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

Piece

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

HARTING 09140083034 Stifteinsatz 8 Crimpen 1 St.

Code produit :3007506

Livraison le mer., 21 avril 2027

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

HARTING 09140083035 Stifteinsatz 8 Crimpen 1 St.

Code produit :3007507

Bientôt disponible

Conrad Electronic

Crimpen

Stifteinsatz

Kieselgrau (RAL 7032)

0.52 mm²

0.09 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

HARTING 09140083041 Stifteinsatz 8 Schnellanschluss 1 St.

Code produit :3011273

Livraison le ven., 19 février 2027

Conrad Electronic

Schnellanschluss

Stifteinsatz

Kieselgrau (RAL 7032)

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3007485 HARTING 09140203114 Insert mâle 20 à sertir 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007485 HARTING 09140203114 Insert mâle 20 à sertir 1 pc(s) Piece

Description

Raccordement à sertir, femelle, contacts : 20 + blindage, section de conducteur : 0,09...0,52 mm², courant de mesure : 4 A, polymère crystal liquide (LCP)

Ce texte a été traduit par une machine.
