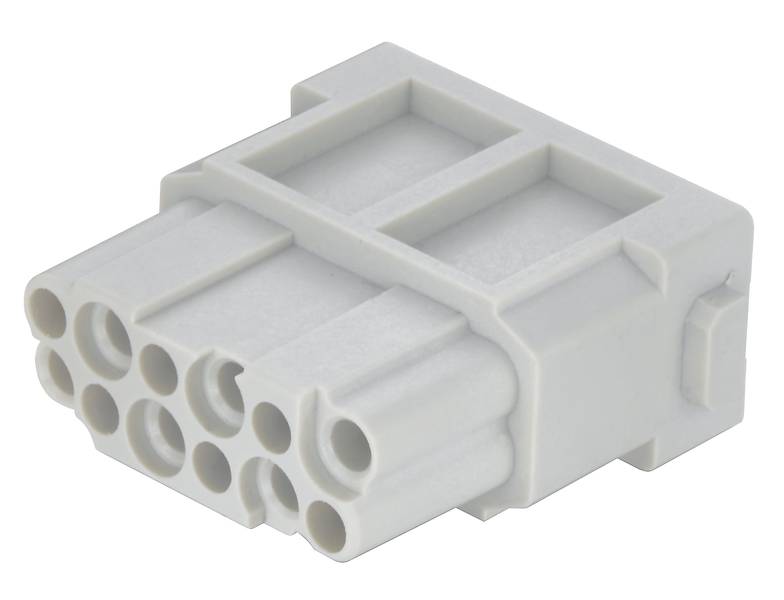

HARTING 09140123102 Module simple Han® DD-Modul 12 à sertir 1 pc(s) Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Module simple
Série
Han® DD-Modul
Connexion
à sertir
Nombre total de pôles
12
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 3.24 / pièce(s))
CHF 3.24
excl. TVA
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han-Modular ®
- Type de raccordement : borne à sertir
- Nombre de contacts : 12
- Courant nominal : 10 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 8 g
- Tension assignée : 250 V
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 0,14 ... 2,5 mm²
- Homologations : DNV GL
- Tension nominale selon UL : 600 V.
- Cycles d'accouplement avec d'autres composants HMC : ≥ 10 000
- Type de module : module Han DD ®
- Taille du module : module simple
- Type d'emballage
Single
- Type de produit
Module simple
- Couleur
gris galet (RAL 7032)
- Série
Han® DD-Modul
- Connexion
à sertir
- Nombre de pôles
12
- Nombre total de pôles
12
- Section du conducteur (min.)
0.14 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
≥ 500
- Série
Han-Modular®
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
non
250 V
FAUX
12
Bus
-40-125 °C
V0
4 kV
Crimp connection
Other
3
VRAI
0.14-2.5 mm²
0.14-2.5 mm²
FAUX
Other
Thermoplastic
10 A
Thermoplastic
500
12
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3008333 HARTING 09140123102 Module simple Han® DD-Modul 12 à sertir 1 pc(s) Single
Fiche technique 3008333 HARTING 09140123102 Module simple Han® DD-Modul 12 à sertir 1 pc(s) Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3008333 HARTING 09140123102 Module simple Han® DD-Modul 12 à sertir 1 pc(s) Single
Description
Module Han DD, module simple, raccordement à sertir, prise, contacts : 12, section du conducteur : 0,14...2,5 mmm², courant de mesure : 10 A, polycarbonate (PC)
