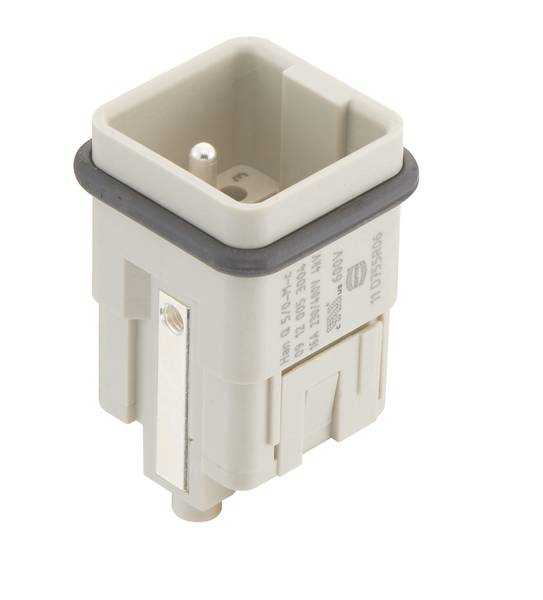

HARTING 09120053004 Insert mâle Han® Q 5 + PE à sertir 1 pc(s) Piece
Type d'emballage
Piece
Type de produit
Insert mâle
Série
Han® Q
Connexion
à sertir
Nombre total de pôles
5 + PE
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
5 pièce(s)
Nombre
Total (CHF 13.95 / pièce(s))
CHF 13.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® Q
- Type de raccordement : borne à sertir
- Nombre de contacts : 5
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Matériau : polycarbonate (PC)
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 12,83 g
- Désignation: 5/0
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.;les broches de codage doivent être commandées séparément.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section du conducteur : 0,14 ... 2,5 mm²
- Taille : 3 A.
- Homologations : DNV GL
- Contact PE : oui
- Tension nominale selon UL : 600 V.
- Tension de mesure terre conducteur : 230 V.
- Tension de mesure conducteur : 400 V.
- Tension de mesure selon CSA : 600 V.
- Type d'emballage
Piece
- Type de produit
Insert mâle
- Couleur
gris galet (RAL 7032)
- Série
Han® Q
- Connexion
à sertir
- Nombre de pôles
5
- Nombre total de pôles
5 + PE
- Section du conducteur (min.)
0.14 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
≥ 500
- Série
Han® Q
- Contenu
1 pc(s)
- Température max.
+125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
FAUX
5
Pin
-40-125 °C
V0
4 kV
Crimp connection
Other
3
FAUX
0.14-2.5 mm²
0.14-2.5 mm²
VRAI
Other
Thermoplastic
16 A
Thermoplastic
500
5
Documents & téléchargements
Fiche technique
Fiche technique 3007894 HARTING 09120053004 Insert mâle Han® Q 5 + PE à sertir 1 pc(s) Piece
Fiche technique 3007894 HARTING 09120053004 Insert mâle Han® Q 5 + PE à sertir 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007894 HARTING 09120053004 Insert mâle Han® Q 5 + PE à sertir 1 pc(s) Piece
Description
Inserts, raccord à sertir, broche, polycarbonate (PC), RAL 7032 (gris-gris), courant de mesure : 16 A, taille : 3 A, contacts : 5
