Name: HARTING 09110012770 Insert mâle connexion à vis axiale 1 pc(s)
Brand: HARTING
SKU: 3007740
Availability: BackOrder

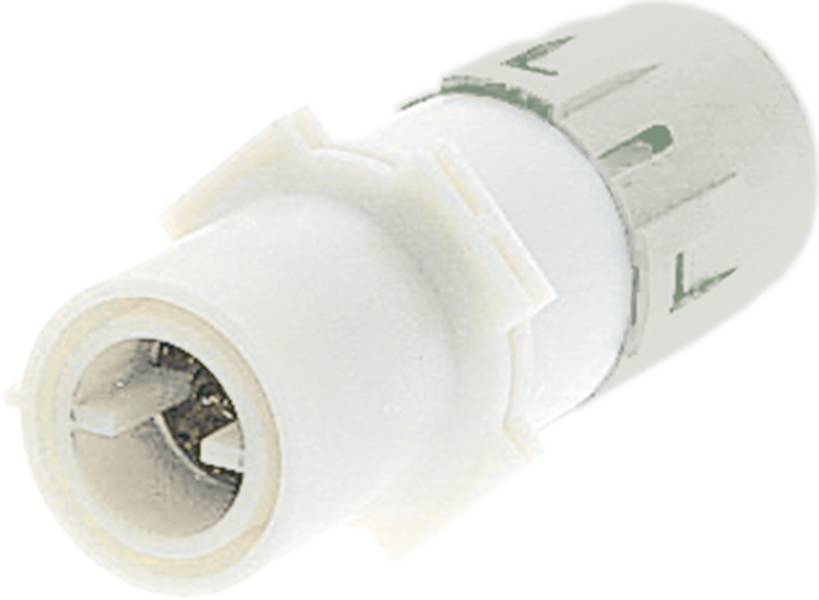

Gros plan d'un connecteur électrique blanc avec une extrémité grise, adapté pour la connexion de câbles dans des applications techniques.

Type de produit

Insert mâle

Connexion

connexion à vis axiale

Section du conducteur (min.)

60 mm²

Section du conducteur (max.)

70 mm²

Couleur

gris galet (RAL 7032)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 21 avril 2027

Nombre

pièce(s)

Total (CHF 83.95 / pièce(s))

CHF 83.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Série : Han ® HC Modular
Type de raccordement : connexion à vis axiale
Courant nominal : ‌ 650 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 0,2 mΩ
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC) ; polyamide (PA)
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : argentée
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 317 g
Désignation : 650
Tension de mesure : 4 000 V
Tension nominale : 18 kV
Degré de pollution : 3
Remarques : la résistance aux vibrations et aux chocs ne peut être maintenue que si les câbles sont interceptés à une distance appropriée. Vous trouverez des informations sur les distances entre les prises de câbles dans le document de l'e-catalogue sous la rubrique guides.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : femelle
Section de conducteur : 60 ... 70 mm²
Longueur de dénudage : 23... 25 mm
Résistance aux vibrations : catégorie 1B selon IEC 61373
Homologations : DNV GL
Résistance aux chocs : catégorie 1B selon IEC 61373
Diamètre extérieur du câble : ≤26,5 mm

Type de produit: Insert mâle

Couleur: gris galet (RAL 7032)

Connexion: connexion à vis axiale

Section du conducteur (min.): 60 mm²

Section du conducteur (max.): 70 mm²

Cycles de couplage: 500

Série: Han® HC Modular

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

: 4000 V

: FAUX

: Bus

: -40-125 °C

: V0

: 18 kV

: Axial screw connection

: Silver

: 3

: FAUX

: 60-70 mm²

: 60-70 mm²

: Other copper alloys

: Thermoplastic

: 650 A

: Thermoplastic

: 500

Documents & téléchargements

Fiche technique

Fiche technique 3007740 HARTING 09110012770 Insert mâle connexion à vis axiale 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007740 HARTING 09110012770 Insert mâle connexion à vis axiale 1 pc(s)

Description

Inserts, raccord fileté axial, femelle, polycarbonate (PC), polyamide (PA), RAL 7032 (gris clair), courant nominal : 650 A.

Ce texte a été traduit par une machine.

Description

Inserts, raccord fileté axial, femelle, polycarbonate (PC), polyamide (PA), RAL 7032 (gris clair), courant nominal : 650 A.

Ce texte a été traduit par une machine.
