Name: HARTING 09061486901222 Connecteur mâle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3003525
Availability: BackOrder

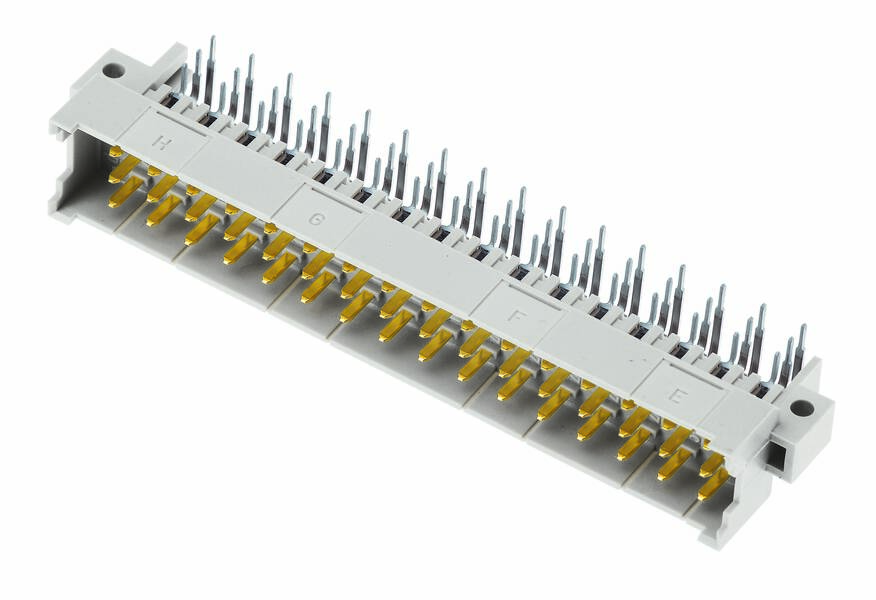

Un connecteur blanc avec plusieurs broches dorées et des trous de fixation latéraux, sur un fond neutre.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

2.54 mm

5.08 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 23 novembre

98 pièce(s)

Nombre

pièce(s)

Total (CHF 13.95 / pièce(s))

CHF 13.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 48
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par points
Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
Nombre de contacts : 48
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm ; 5,08 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1011 Ω
Résistance de passage : ≤ 15 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 75 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1,55 kV (contact)
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7035 (gris clair)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 26 g
Désignation : forme F
Grille, côté enfichable : 3,81 mm ; 5,08 mm
Voie aérienne: ≥ 1,6 mm
Distance de fuite : ≥ 3 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F1/I2 selon NFF 16-101/102
Configuration des contacts : rangées Z, d et b, positions 2, 4,... , 30, 32
Codage : codage trou ; codage col ; codage avec perte de contact ; codage D20

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 48

Nbr de rangées: 3

Dimension grille: 2.54 mm
5.08 mm

Connexion: à souder

Couleur: gris clair (RAL 7035)

Matériau boîtier: PA

Référence fabricant: 09061486901222

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 06 148 6901 222

Résistance de continuité: 15 mΩ

Résistance d'isolement: 1011 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Documents & téléchargements

Fiche technique

Fiche technique 3003525 HARTING 09061486901222 Connecteur mâle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003525 HARTING 09061486901222 Connecteur mâle Nbr de rangées 3 1 pc(s)

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 6 A, contacts : 48, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 6 A, contacts : 48, coudé, alliage de cuivre
