Name: HARTING 09032966862 Connecteur femelle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 2999438
Availability: BackOrder

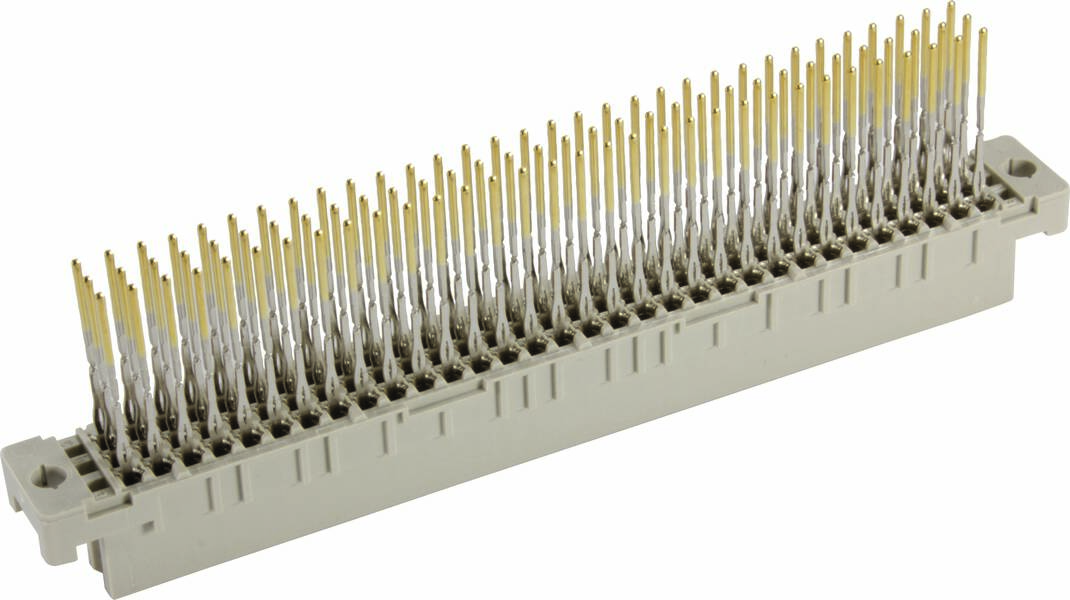

'Connecteur DIN 41612 avec de nombreuses broches dorées ; fréquemment utilisé dans des applications industrielles et pour les connexions de circuits imprimés.'

Type de produit

Connecteur femelle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 22 mars 2027

Nombre

pièce(s)

Total (CHF 14.95 / pièce(s))

CHF 14.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

Nbr total de pôles 96
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barrette à ressort
Description du contact : droit
Type de raccordement : raccord à emmanchement
Type de connexion : carte mère à daughtercard ; mezzanine
Nombre de contacts : 96
Longueur des broches : 17 mm
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -40 ... +105 °C température limite supérieure limitée par la carte de circuit imprimé
Force de traction et de traction : ≤ 90 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; ni côté connexion
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 15 g
Désignation : forme C
Grille, côté enfichable : 2,54 mm
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F4/I3 selon NFF 16-101/102
Configuration des contacts : rangées a, b et c, positions 1, 2,... , 31, 32
Codage : codage avec perte de contact
EPAISSEUR du circuit imprimé : ≥1,6 mm

Type de produit: Connecteur femelle

Forme: droit

Nbr total de pôles: 96

Nbr de rangées: 3

Dimension grille: 2.54 mm

Connexion: Press-Fit

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09032966862

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 03 296 6862

Résistance de continuité: 20 mΩ

Résistance d'isolement: 1012 Ω

Longueur broche: 17 mm

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 17 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documents & téléchargements

Fiche technique

Fiche technique 2999438 HARTING 09032966862 Connecteur femelle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2999438 HARTING 09032966862 Connecteur femelle Nbr de rangées 3 1 pc(s)

Description

Bornier à ressort, raccordement par pression, courant nominal : 2 A, contacts : 96, droit, alliage de cuivre, métaux précieux sur les côtés ni, ni sur les côtés
