Name: FESTO Servomoteur 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

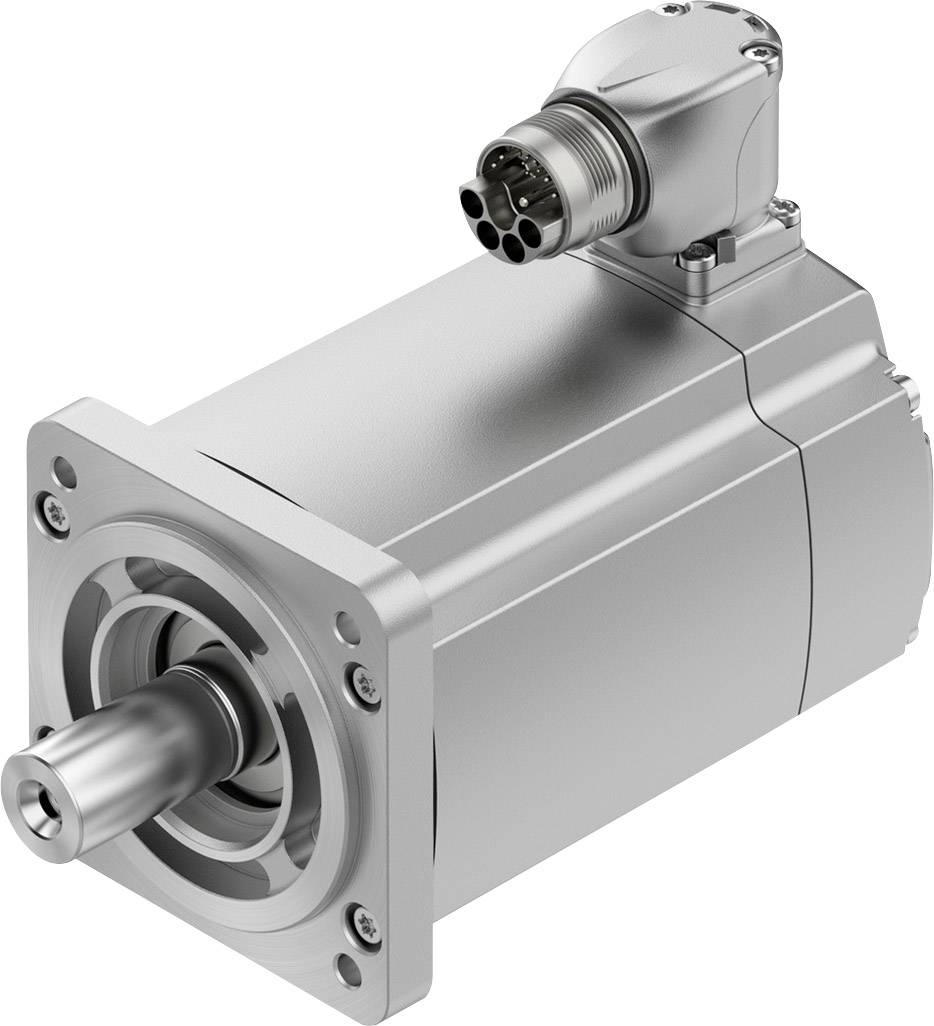

Un servomoteur compact avec un boîtier métallique cylindrique et un connecteur, adapté pour un contrôle de mouvement précis.

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 929.95 / pièce(s))

CHF 929.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Caractéristiques techniques

Température ambiante: -15 ... 40 °C
Température de stockage: -20 ... 70 °C
Max. Hauteur de montage : 4 000 m
Remarque concernant la hauteur d'installation max. : à partir de 1000 m, avec une réduction de -1,0% par 100 M.
Humidité relative : 0 - 90 %
Classe de chaleur selon en 60034-1: F
Max. Température d'enroulement : 155 °C
Classe de mesure selon en 60034-1: S1
Surveillance de la température : transmission numérique de la température du moteur par EnDat 2.2
Modèle de moteur conforme à en 60034-7: EN B5
EN V1
DANS V3
Position de montage: indifférente
Indice de protection : IP40
Indice de protection : arbre moteur IP40 sans RWDR
Arbre moteur IP65 avec RWDR
IP67 pour boîtier de moteur avec technique de raccordement
Couple de serrage :< 1,0% du couple maximal
Durée de vie du roulement dans des conditions nominales : 20 000 h
Code d'interface moteur sortie : 80P
Connecteur électrique 1, type de raccordement : connecteur hybride
Connexion électrique 1, technique de raccordement : M23x1
Raccordement électrique 1, nombre de pôles/fils : 15
Degré de pollution : 2
Classe de résistance à la corrosion KBK : 0 - aucune contrainte de corrosion
Type de commutation de bobinage : étoile à l'intérieur
Nombre de pôles : 5
Couple d'arrêt : 1.46 Nm
Couple nominal : 1.3 Nm
Couple maximal : 2,8 Nm
Vitesse de rotation max. : 7440 1/min
Vitesse de rotation mécanique max. : 14000 tr/min
Puissance nominale du moteur : 408 W.
Courant de tulle continu : 2 A.
Constante du moteur : 0,74 Nm/A.
Constante de couple d'arrêt : 0,89 Nm/A.
Phase de phase constante de tension : 53,6 mVmin
Phase de résistance de bobinage : 12.4 ohms
Phase d'inductance de bobinage : 39.8 mH
Bobine d'induction longitudinale Ld (phase) : 25 mH
Inductance transversale bobinée LQ (phase): 29.8 mH
Constante de temps électrique : 4,8 ms.
Constante de temps thermique : 42 min
Résistance thermique 0.95 K/W
Bride de mesure : 250 x 250 x 15 mm
Couple de sortie total : 1,33 kgcm2
Poids du produit : 2020 g
Charge axiale admissible de l'arbre : 120 N
Charge radiale admissible : 620 N
Capteur de position du rotor tours parfaitement détectables : 1
Interface capteur de position du rotor : EnDat 22
Capteur de position du rotor principe de mesure : inductif
Capteur de position du rotor tension de fonctionnement DC : 5 V.
Capteur de position du rotor plage de tension de fonctionnement DC: 3.6... 14 V
Capteur de position du rotor valeurs de position par tour : 262 144
Capteur de position du rotor résolution : 18 bits
Capteur de position du rotor précision du système mesure d'angle : -120... 120 ocsec
MTTF, sous-composant : 190 ans, encodeur de position de rotor
MTTFd, sous-composant : 380 ans, encodeur de position de rotor

Type de produit: Servomoteur

Dimensions de la bride: 250 mm

Couple de serrage: 1.46 Nm

Courant de phase (max.): 5.4 A

Référence fabricant: 5255429

Type: EMMT-AS-80-S-HS-RS

Régime: 3000 /min tr/min

Poids: 2020 g

Couple nominal: 1.3 Nm

Puissance nominale: 408 W

Tension nominale: 565 V

Courant nominal: 1.76 A

Température ambiante max.: 40 °C

Température ambiante min.: -15 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2207940 FESTO Servomoteur 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2207940 FESTO Servomoteur 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Description

•
moteurs synchrones dynamiques, sans balai, à excitation permanente • couple de verrouillage extrêmement faible
– supporte
un fonctionnement en mouvement avec des vitesses de rotation faibles
•
système de mesure numérique absolu sélectionnable : - Single-turn
-
Multiturn, sans batterie
• technique de raccordement simple

(OCP : one cable plug) -
câble hybride : Câble de raccordement et de moteur pour l'alimentation et
l'encodeur en un
• connecteur de raccordement
orientable sur le moteur
• couple optimisé
• vitesse optimisée
• indice de protection :
- IP40 (arbre moteur)
- IP67 (boîtier moteur avec technique de raccordement)
- IP65 (arbre moteur avec joint d'arbre radial en PTFE)

• transfert
de température du moteur numérique via EnDat 2.2 ; protection du moteur via CMMT-AS • en option :

- frein de retenue
- arbre avec clavette
- arbre moteur avec joint d'arbre radial

Ce texte a été traduit par une machine.
