ERNI 284258 Connecteur femelle Nombre total de pôles 96 Nbr de rangées 3 1 pc(s)

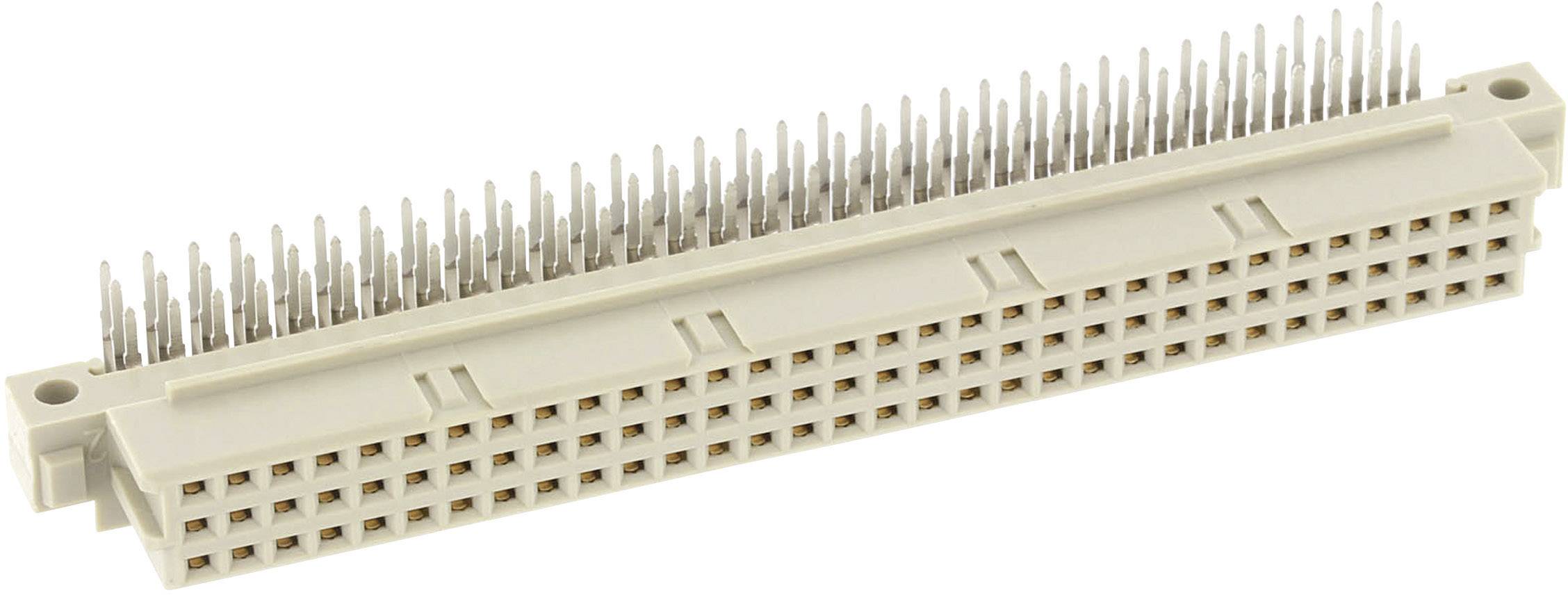

Un connecteur beige à deux rangées de broches métalliques, utilisé pour des appareils électroniques ou des circuits imprimés.

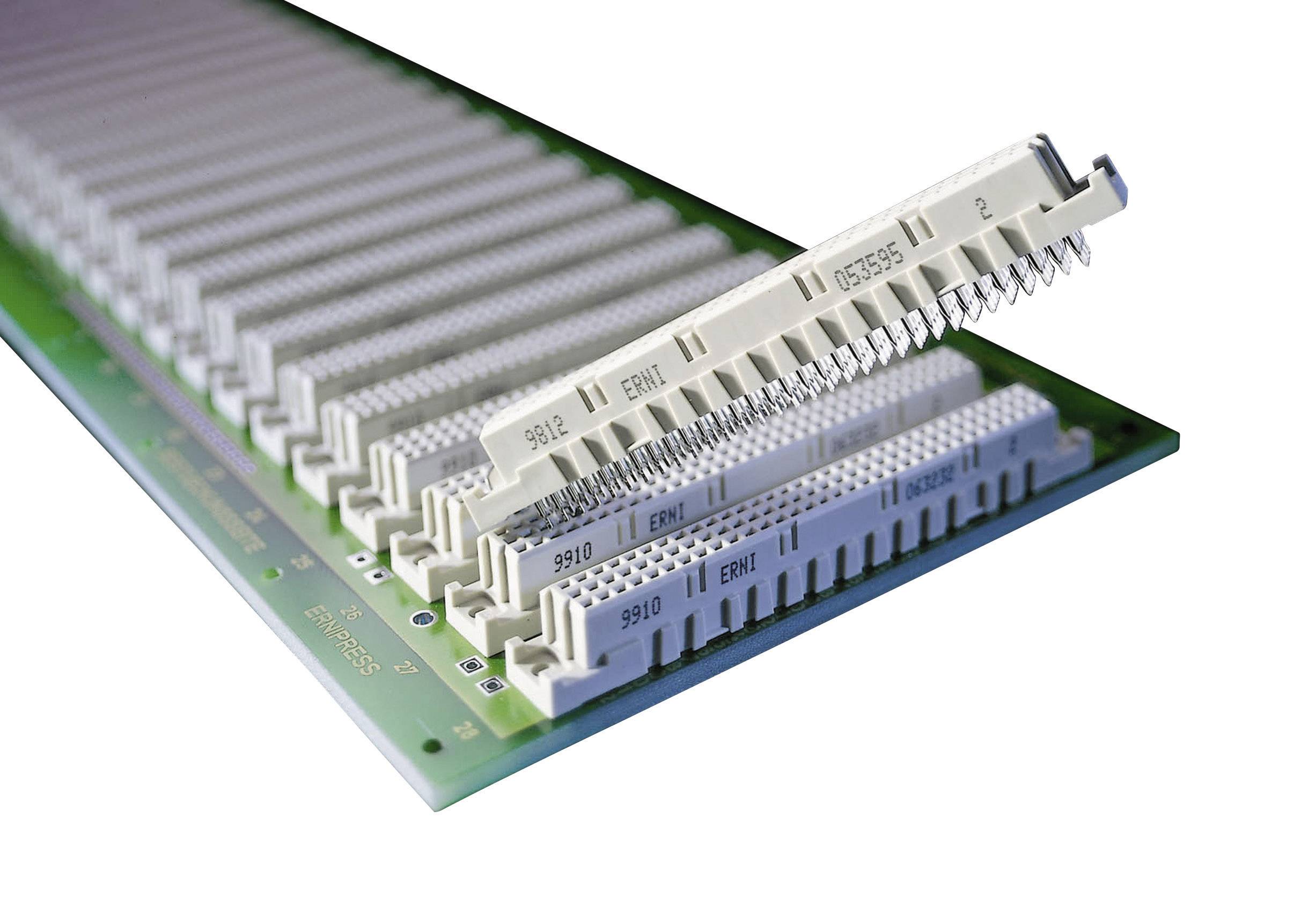

Une carte électronique verte avec plusieurs connecteurs blancs, dont un est partiellement extrait, révèle des contacts métalliques internes.

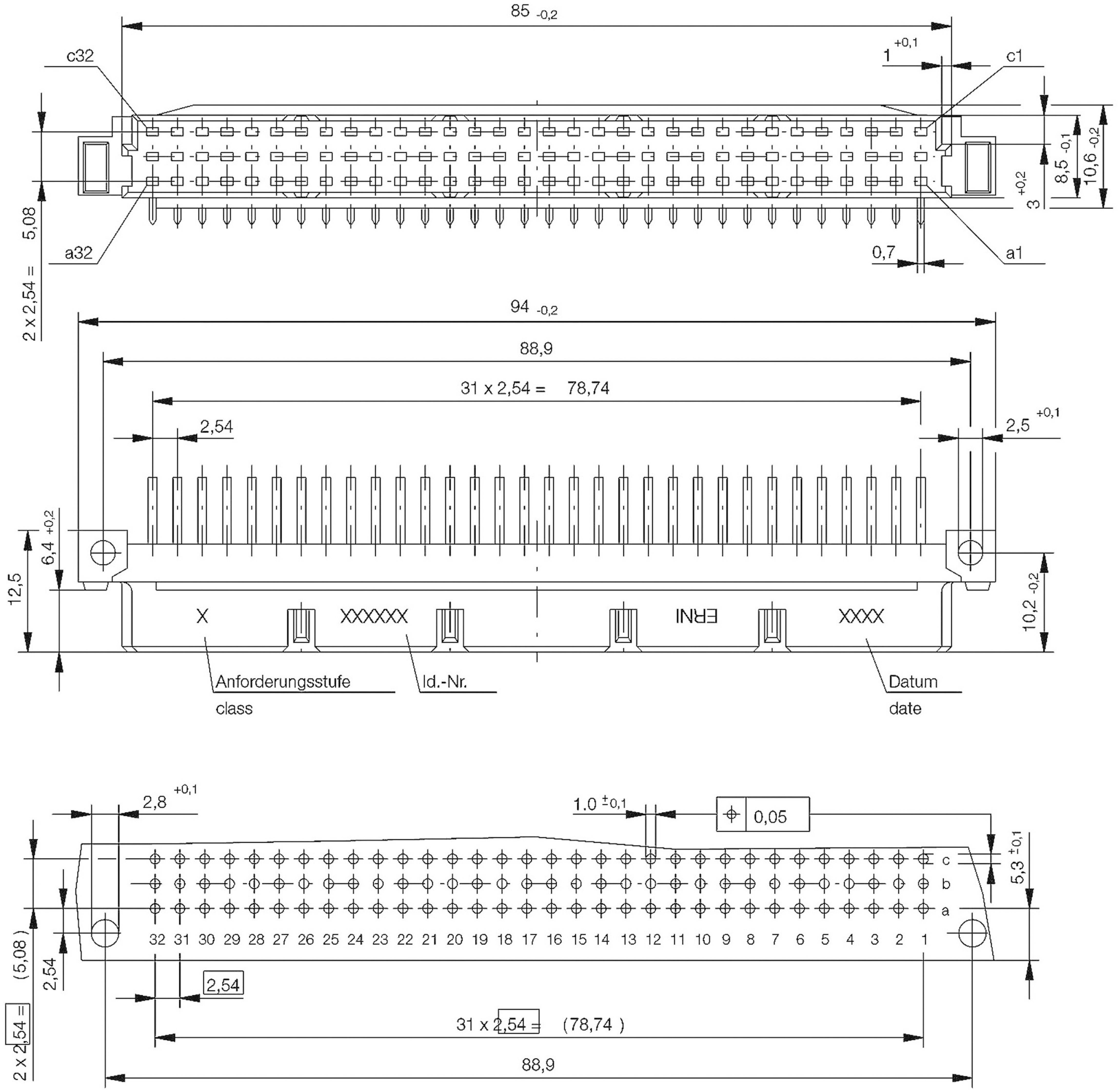

Dessin technique d'un connecteur électrique avec des dimensions en millimètres, vues de profil, numéros de broches et désignation des contacts.

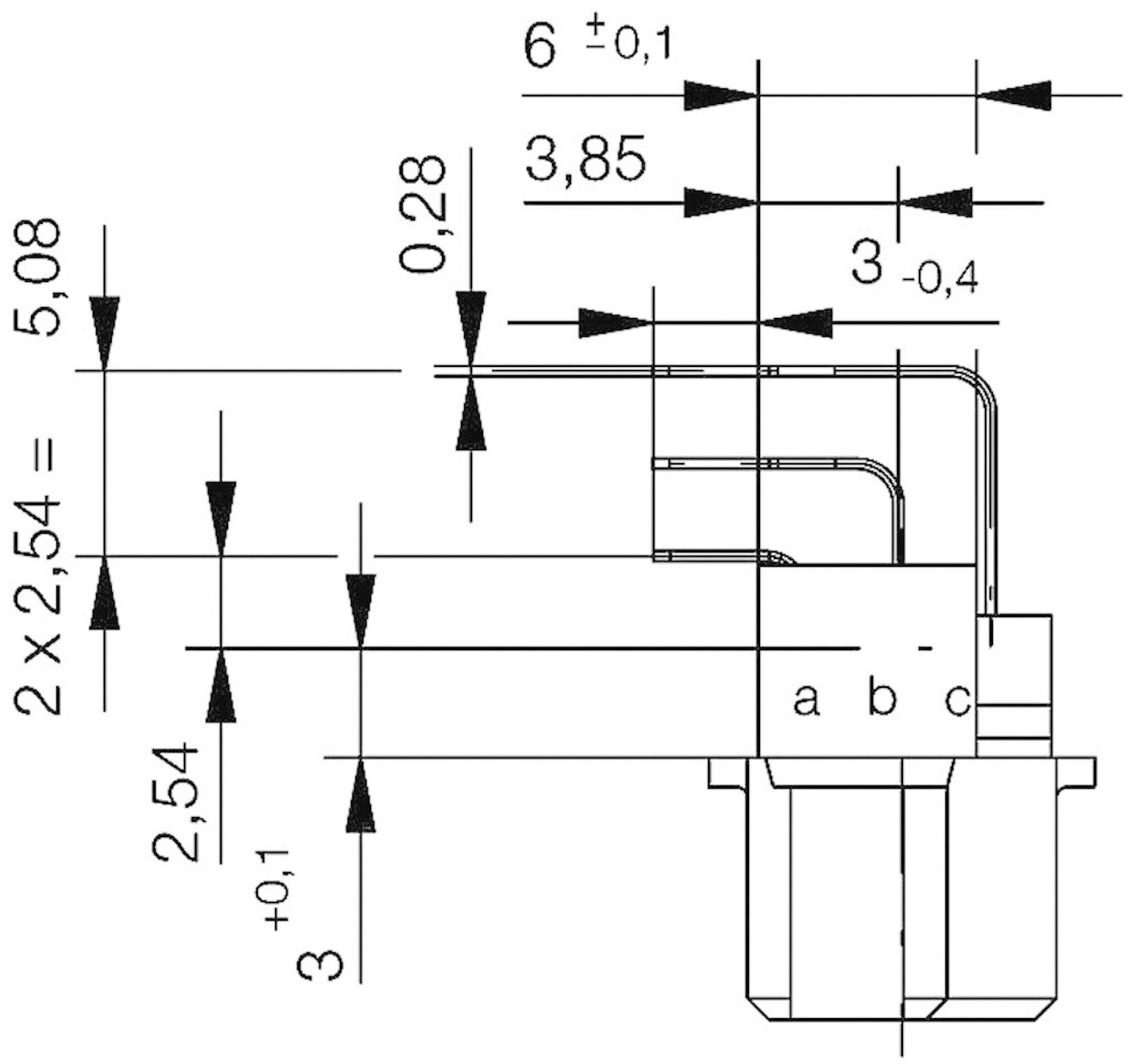

Dessin technique d'un composant électrique avec des dimensions en millimètres. Dimensions : 6 ±0,1 ; 3,85 ; 0,28 ; 5,08 ; 2 x 2,54 ; 3 ±0,1.

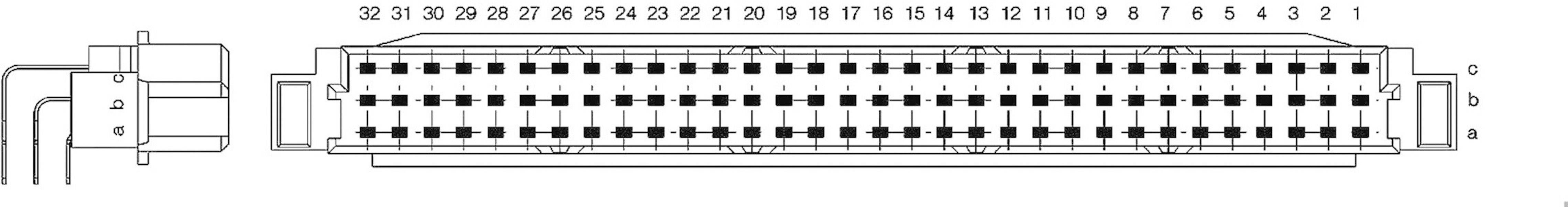

Dessin technique d'un connecteur avec des bornes numérotées de 1 à 32. Les rangées supérieure et inférieure présentent des points de contact.
1/5
Photo non contractuelle
Type de produit
Connecteur femelle
Nombre total de pôles
96
Forme
Connecteur coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu. 5 novembre
70 pièce(s)
Nombre
Total (CHF 7.95 / pièce(s))
CHF 12.95
-39 %
CHF 7.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

  • Nbr de rangées 3
  • Contenu 1 pc(s)

Caractéristiques techniques

Type de produit

Connecteur femelle

Nombre total de pôles

96

Forme

Connecteur coudé

Sens d'enfichage

à l'horizontale par rapport à la platine

Nbr de rangées

3

Dimension grille

2.54 mm

Courant nominal

2 A

Courant nominal - arrondi

2 A

Type DIN

R

Nombre de pôles par rangée

32

Connexion

pour circuits imprimés

Couleur

gris clair

Matériau boîtier

PBT GF

Référence fabricant

284258

Contenu

1 pc(s)

Matériau du contact

alliage de cuivre

Largeur

94 mm

Hauteur

17.58 mm

Longueur

10.6 mm

Température max.

+125 °C

Température min.

-55 °C

Type

284258

Dim.

(L x l x H) 10.6 x 94 x 17.58 mm

Affectation

(a+b+c)

Résistance de continuité

max. 20 µΩ

Qualité

2

Homologations

IEC 60603-2

Nombre de pôles

96

Longueur broche

3 mm

Revêtement du contact

doré

Matériau (détails)

Etamé

Type de construction

R

a+b+c

Température de fonctionnement max.

+ 125 °C

Convient pour

Connexion câble plat pour un soudage direct sur le circuit imprimé

INOM

2 A

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1169137 ERNI 284258 Connecteur femelle Nombre total de pôles 96 Nbr de rangées 3 1 pc(s)

Information

Information 1169137 ERNI 284258 Connecteur femelle Nombre total de pôles 96 Nbr de rangées 3 1 pc(s)

Description

Connecteurs pour circuits imprimés, pour la connexion de câbles plats 0.635 mm. Soudage direct sur le circuit imprimé.
