ERNI 154763 Embase à contact SMC Nombre total de pôles 12 Nbr de rangées 2 1 pc(s)

Une fiche électrique noire avec plusieurs broches dorées, utilisée pour des connexions électroniques.

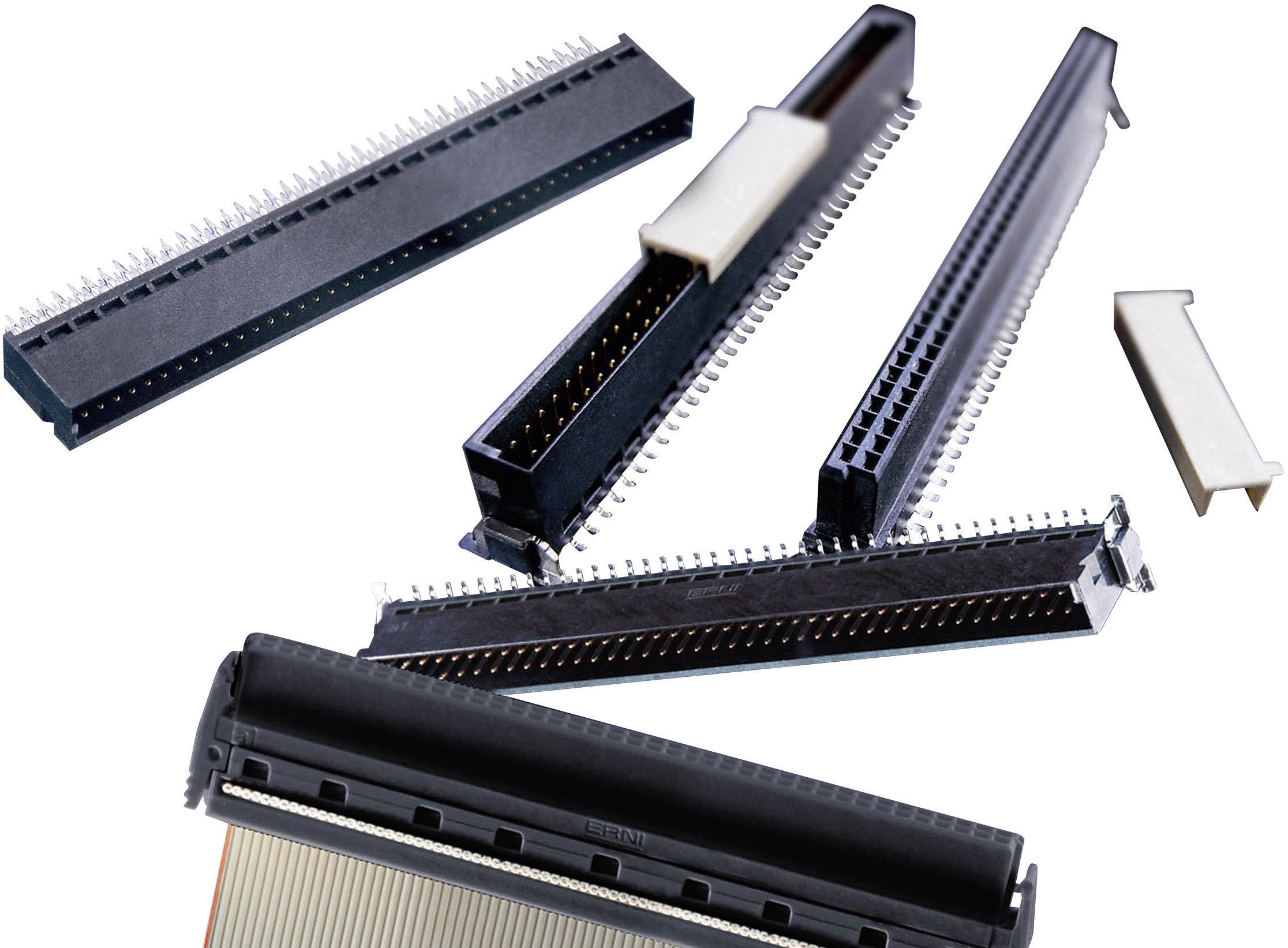

Plusieurs connecteurs électroniques qui facilitent les connexions par câble dans les appareils. Différentes formes et tailles, en noir et blanc.

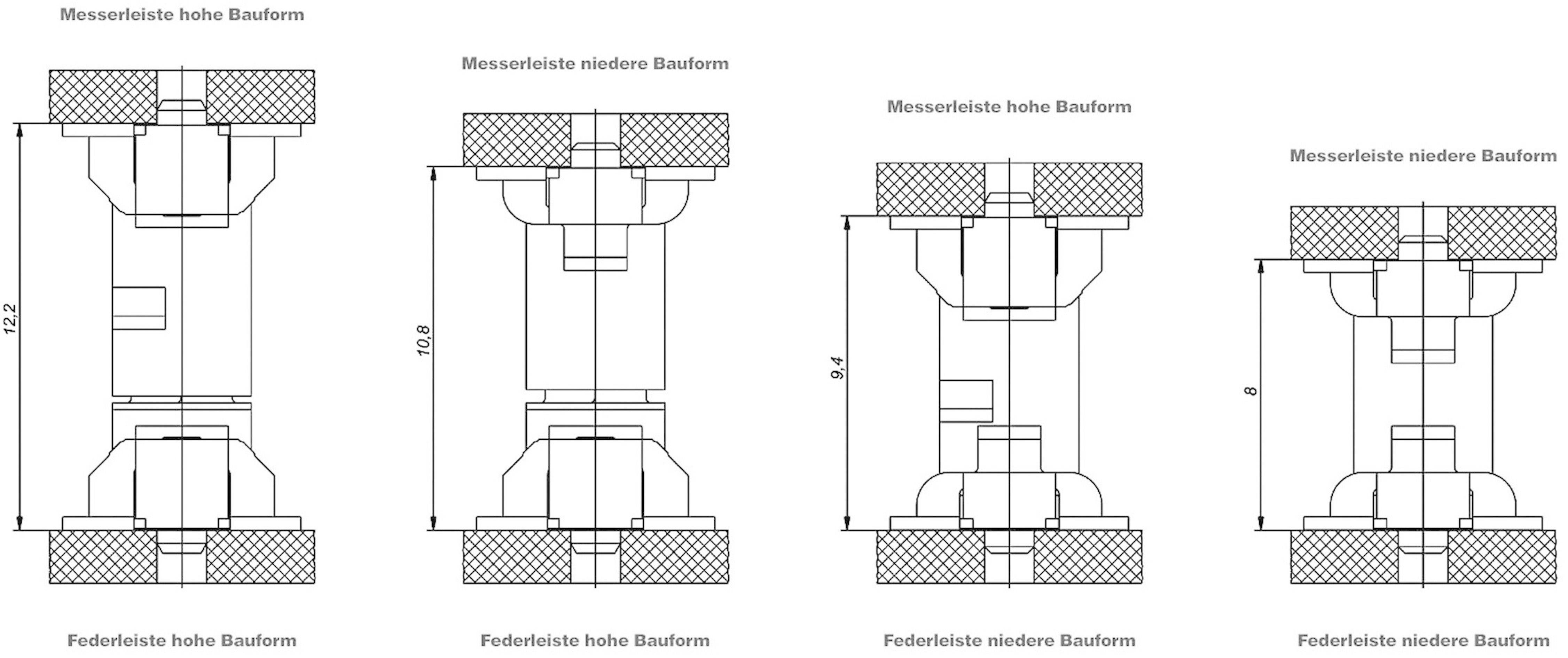

Dessin technique de quatre éléments de connexion différents avec des dimensions en millimètres, chacun dans une version haute et basse.

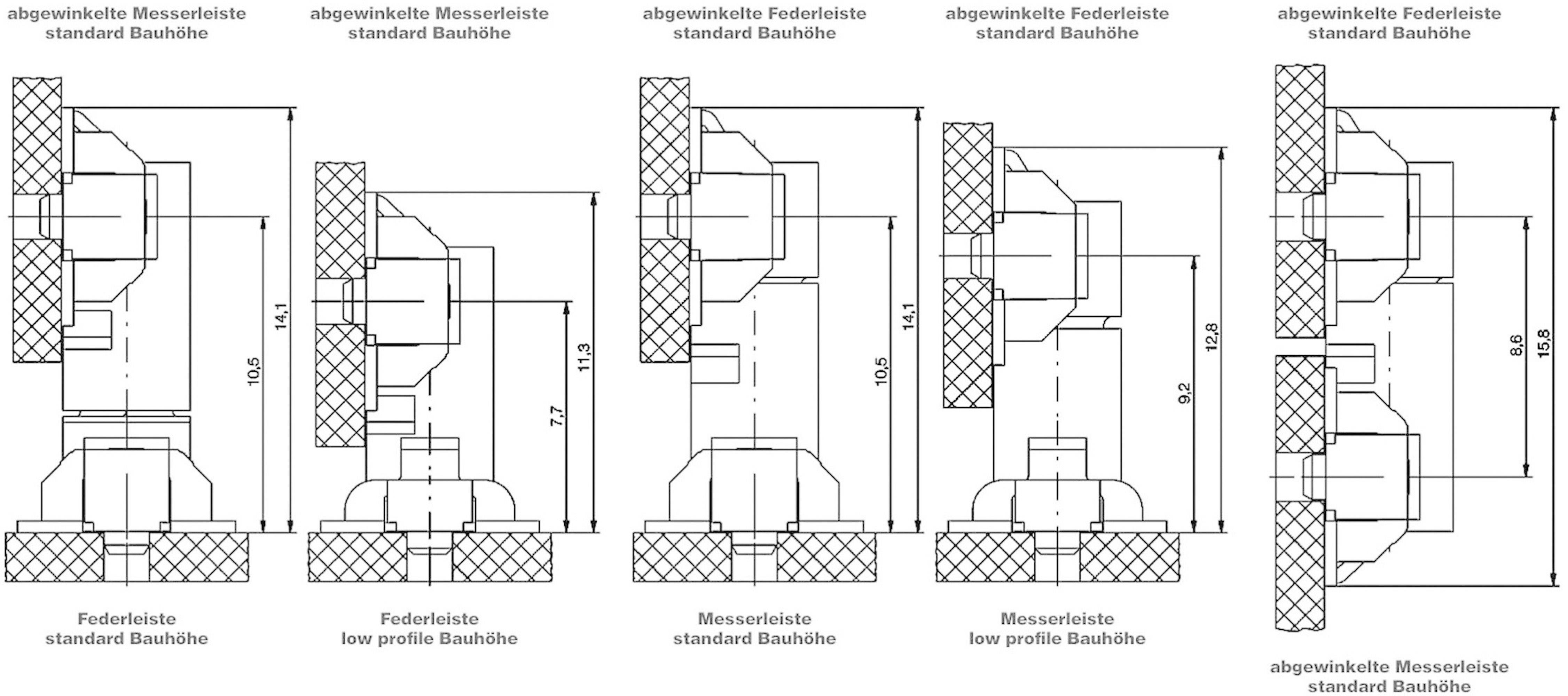

Dessin technique représentant cinq profils différents de composants, indiquant les dimensions et les données spécifiques relatives aux hauteurs de construction et aux côtés de ressorts.

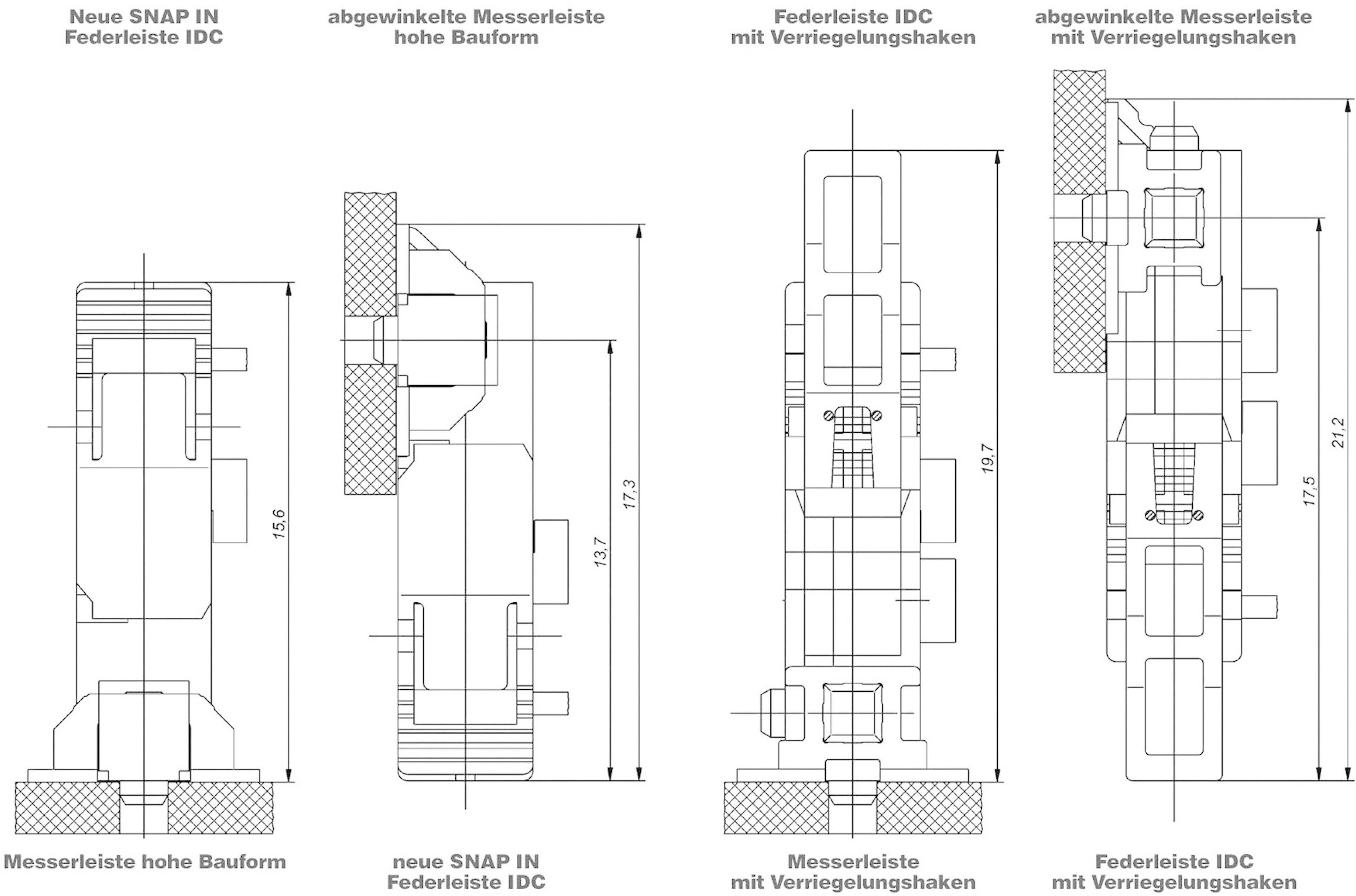

Dessin technique avec plusieurs vues de connecteurs, incluant la nouvelle barrette à connexion IDC à clips et la barrette à contacts avec crochets de verrouillage.

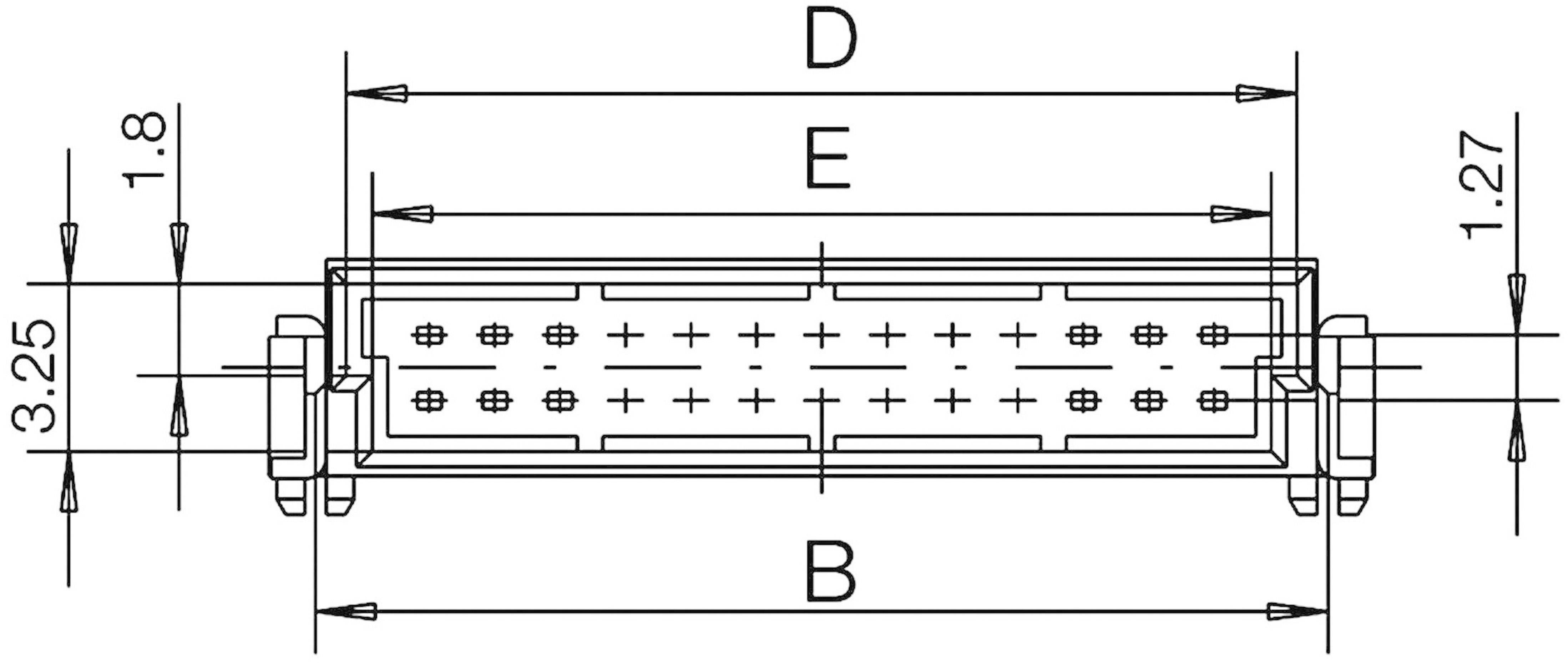

Schéma de câblage d'une fiche avec dimensions : Largeur (B), Longueur (E), Distance (D), Écarts de trous 1,8 mm horizontalement, 1,27 mm verticalement.

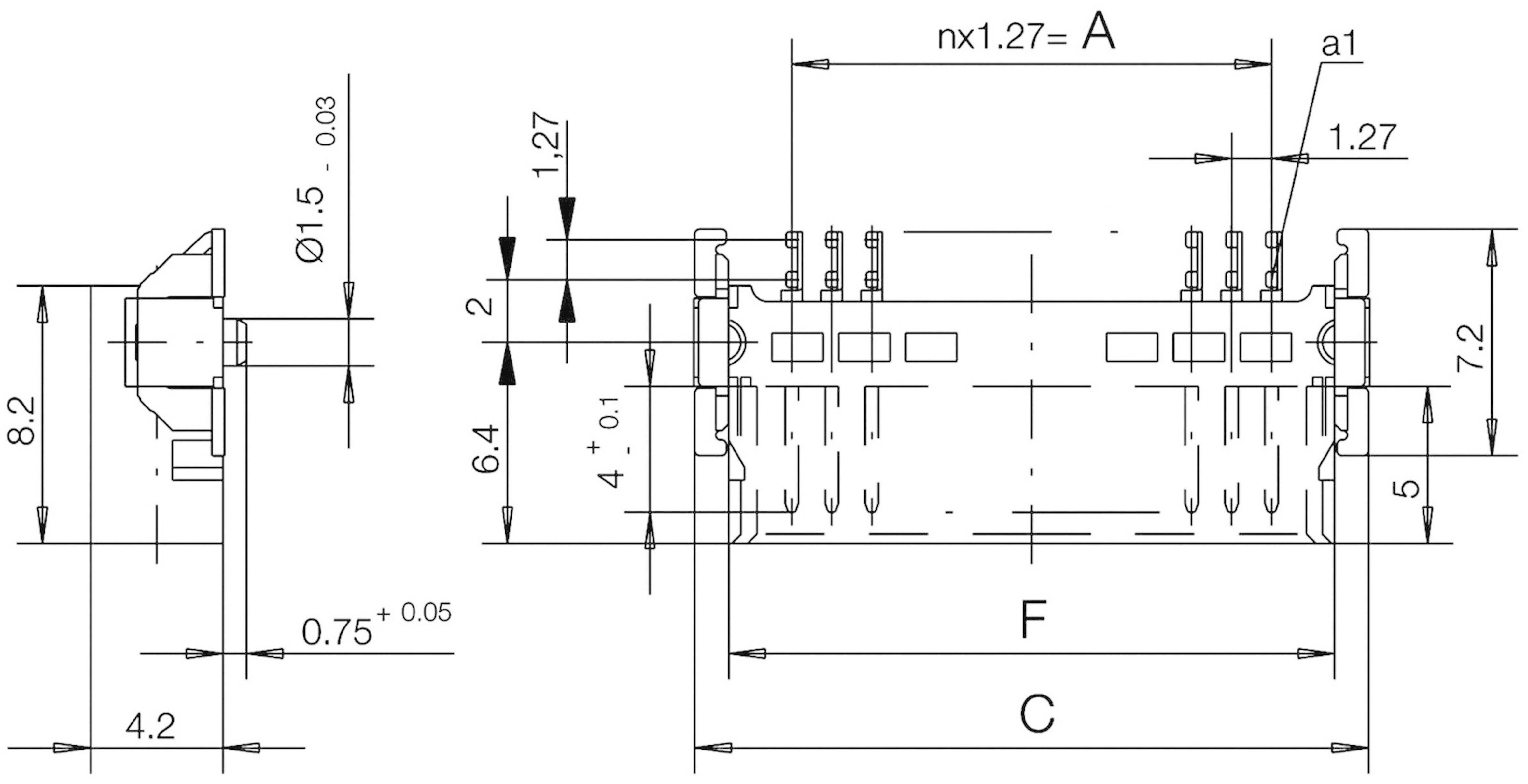

Dessin technique d'un composant électronique avec indications dimensionnelles en millimètres. Dimensions importantes : largeur 7,2 mm, hauteur 8,2 mm.

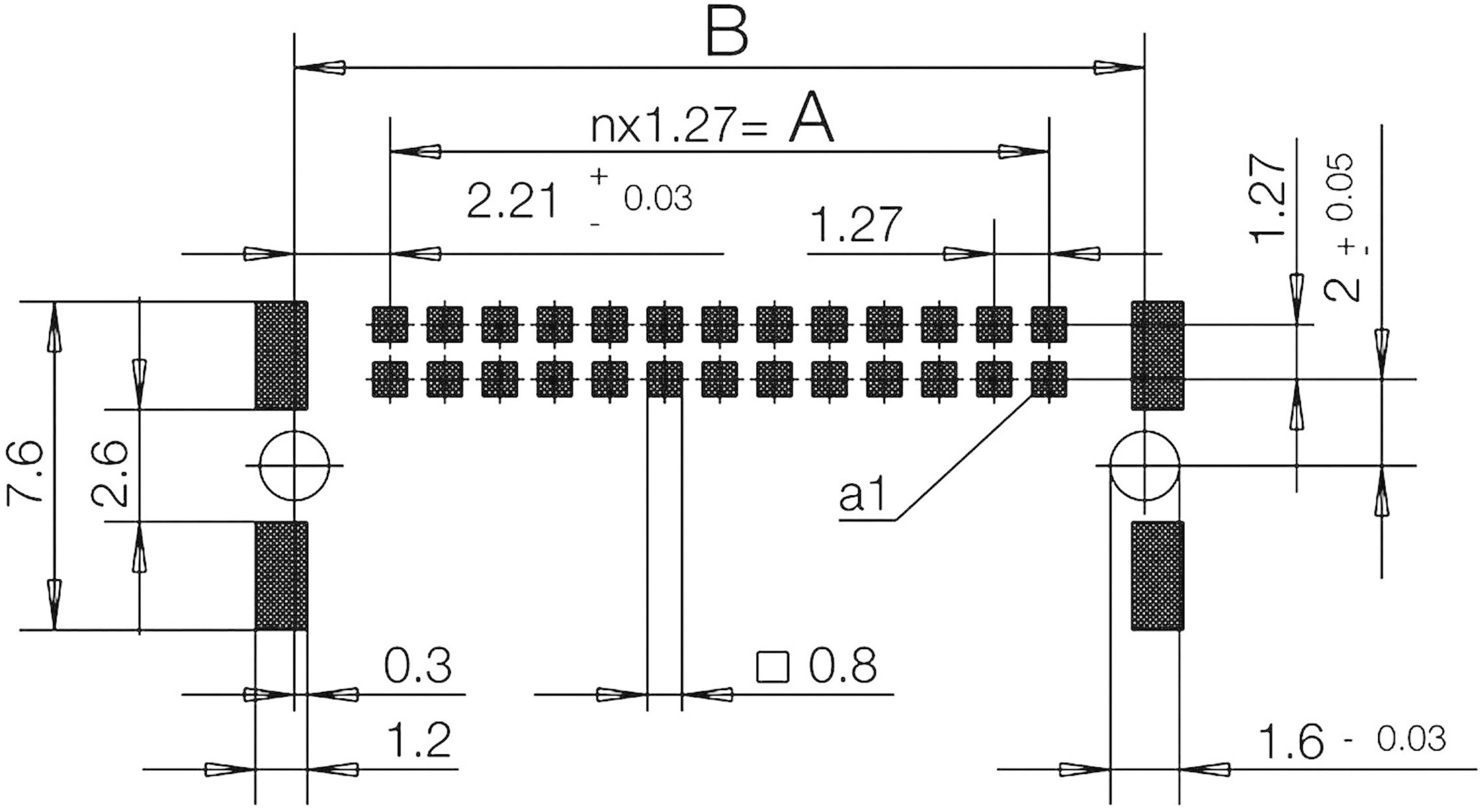

'Dessin technique d'un connecteur. Les dimensions et tolérances sont indiquées. L'écart entre les broches est de 1,27 mm.'
1/8
Photo non contractuelle
Type de produit
Embase à contact SMC
Nombre total de pôles
12
Forme
embase à contacts coudés
Dimension grille
1.27 mm
Contenu
1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 4.00 / pièce(s))
CHF 4.00
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barre de coupe SMC

  • Nbr de rangées 2
  • Contenu 1 pc(s)

Caractéristiques techniques

Type de produit

Embase à contact SMC

Nombre total de pôles

12

Forme

embase à contacts coudés

Sens d'enfichage

à l'horizontale par rapport à la platine

Nbr de rangées

2

Dimension grille

1.27 mm

Courant nominal

1.6 A

Courant nominal - arrondi

1.6 A

Type DIN

B

Nombre de pôles par rangée

6

Connexion

SMT

Couleur

noir

Matériau boîtier

LCP

Référence fabricant

154763

Contenu

1 pc(s)

Matériau du contact

alliage de cuivre

Largeur

12.7 mm

Hauteur

10 mm

Longueur

5 mm

Température max.

+125 °C

Température min.

-55 °C

Type

154763

Dim.

(L x l x H) 5 x 12.7 x 10 mm

Résistance de continuité

max. 25 µΩ

Qualité

1

Homologations

UL E 84703

Nombre de pôles

12

Longueur broche

1.9 mm

Revêtement du contact

doré

Matériau (détails)

Etamé

Type de construction

B

Température de fonctionnement max.

+ 125 °C

Convient pour

Connexion câble plat pour un soudage direct sur le circuit imprimé

INOM

1.6 A

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1169147 ERNI 154763 Embase à contact SMC Nombre total de pôles 12 Nbr de rangées 2 1 pc(s)

Information

Information 1169147 ERNI 154763 Embase à contact SMC Nombre total de pôles 12 Nbr de rangées 2 1 pc(s)

Description

Connecteurs pour circuits imprimés, pour la connexion de câbles plats 0.635 mm. Soudage direct sur le circuit imprimé.
