Name: Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Démarreur progressif
Brand: Dold
SKU: 2359192
Availability: BackOrder

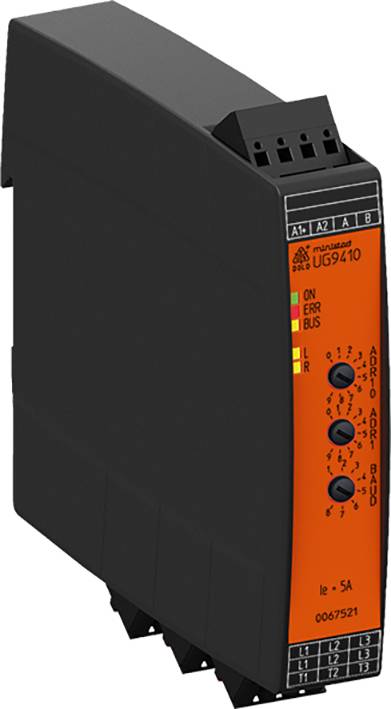

Un dispositif électronique de protection avec des indicateurs LED et des boutons rotatifs pour réguler le courant et la tension dans les applications électriques.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 379.95 / pièce(s))

CHF 379.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Jusqu'à 7 fonctions dans un seul appareil :
Rotation à gauche
Fonctionnement à droite
Démarrage progressif
Sortie en douceur
Protection moteur
Contrôle de l'ordre des phases
Surveillance de coupure de phase
Protocole de mesure et d'automatisation largement utilisé
80 % moins de surface nécessaire
Mise en service simple et rapide et utilisation facile grâce au paramétrage via Modbus
Le relais hybride combine les avantages d'une technologie de relais robuste avec une technologie semi-conducteur sans usure
Haute disponibilité de l'appareil grâce à :
Surveillance de la température des semi-conducteurs
Haute résistance à la tension des semi-conducteurs jusqu'à 1500 V.
Commutation de relais de sens de rotation sans courant
Protection contre la surcharge de l'appareil
Bornes enfichables
Borne DE connexion DOUBLE pour le raccordement de la tension auxiliaire et du bus

Caractéristiques techniques

TENSION NOMINALE L1/L2/L3 : 3 AC 200... 480 V ± 10%
Fréquence nominale : 50 / 60 Hz, détection automatique
Tension auxiliaire : DC 24 V ± 10 %
Courant nominal du moteur : 0,5 A... 5,0 A réglable via Modbus
Mode de fonctionnement
5,0 A : AC 53A : 6-2 : 100-30 CEI/EN 60947-4-2
Courant de choc : 200 A ( TP = 20 ms)
Intégrale de charge limite : 200 A1000 s ( TP = 10 ms)
Tension de blocage de crête : 1500 V.
Limitation de surtension : AC 510 V.
Courant de fuite en mode arrêt : < 3 x 0,5 ma
Tension de démarrage/de sortie : 30... 80 % réglable via Modbus
Rampe de démarrage/sortie : 0... 10 s réglable via Modbus
Consommation : 2 W.
Temps de commutation : 150 ms.
Temporisation à l'enclenchement
Pour signal de commande : min. 25 ms.
Retard de déclenchement
Pour signal de commande : min. 30 ms.
Appareil de mesure du courant : AC 0,5... 30 A
Précision de mesure : ± 5 % de la valeur de l'échelle
Temps de mise à jour de la valeur mesurée
À 50 Hz : 100 ms.
À 60 Hz : 83 ms.
Protection moteur
Jusqu'à 5,0 A : classe 10
Électronique avec mémoire thermique
Reset : manuel via Modbus
Résistance aux courts-circuits
Fusible fusible : 25 A GG / GL IEC/en 60947-5-1

Tension moteur: 3AC 200 - 480 V

Type de produit: Démarreur progressif

Courant de raccordement: 5 A

Alim.: 3 AC 200 ... 480 V

Phases d'activité: 3

Référence fabricant: 0067521

Type: UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Dim.: (l x H x P) 22.5 x 105 x 120.3 mm

Connexion: borne à vis

Largeur: 22.5 mm

Hauteur: 105 mm

Profondeur: 120.3 mm

Température max.: +65 °C

Température min.: 0 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Démarreur progressif

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 Démarreur progressif

Description

Le démarreur intelligent UG 9410 est conçu pour un démarrage progressif, une sortie en douceur, un retournement et une protection des moteurs asynchrones triphasés. La mesure du courant de phase permet de calculer la température du moteur via un modèle thermique et d'arrêter le moteur en cas de surchauffe. Un thermocontact peut également être utilisé. L'inversion de sens de marche se fait par commutation de relais. Les relais sont mis hors tension. Cela garantit une longue durée de vie de l'appareil.

· Conforme à la norme IEC/en 60947-4-2
· Interface Modbus RTU
· Pour tourner des moteurs triphasés de 0,18 kW... 2,2 kW à 400 V.
· Démarrage progressif en 2 phases, sortie en douceur
· 3 commutateurs rotatifs pour le réglage de l'adresse du Modbus et du débit en bauds
· 5 LED comme indicateur d'état
· Tourner sans courant avec relais, démarrage progressif, sortie de courant avec thyristors
· Isolation galvanique du circuit de commande et du circuit principal
· Largeur totale : 22,5 mm
