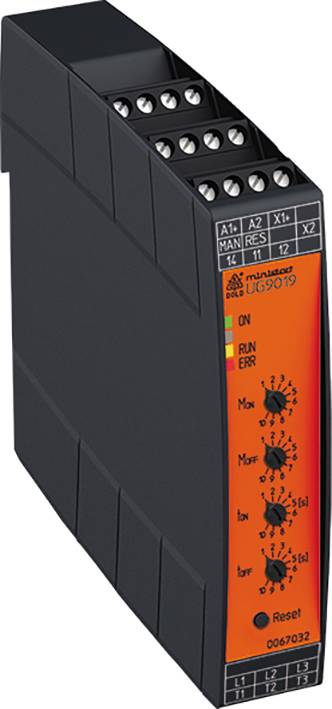

Photo non contractuelle
Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 Démarreur progressif Puissance moteur à 400 V 4 kW
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 295.95 / pièce(s))
CHF 295.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Mise en service simple et rapide et utilisation facile grâce au réglage via Potis
- Le relais hybride combine les avantages d'une technologie de relais robuste avec une technologie semi-conducteur sans usure
- Haute disponibilité de l'appareil grâce à - surveillance de la température des semi-conducteurs - haute résistance à la tension Le semi-conducteur jusqu'à 1500 V.
Caractéristiques techniques
- TENSION NOMINALE L1/L2/L3 : 3 AC 200... 480 V ± 10 %
- Fréquence nominale : 50 / 60 Hz, détection automatique
- Tension auxiliaire : DC 24 V ± 10 %
- Puissance nominale du moteur : max. 4 kW à AC 400 V.
- Puissance nominale minimale du moteur : 50 W.
- Modes de fonctionnement :
- 6,9 A (3 kW / 400 V) : AC 53a : 3-5 : 100-30 IEC/en 60947-4-2
- 9 A (4 kW / 400 V) : AC 53a : 6-2 : 100-30 IEC/en 60947-4-2
- Courant de choc : 200 A ( TP = 20 ms)
- Intégrale de charge limite : 200 A1000 s ( TP = 10 ms)
- Tension de blocage de crête : 1500 V.
- Limitation de surtension : AC 550 V.
- Courant de fuite en mode arrêt : < 3 x 0,5 ma
- Tension de démarrage : 30... 80 %
- Rampe de démarrage/sortie : 1... 10 s
- Consommation : 2 W.
- Temporisation à l'enclenchement
- Pour signal de commande : max. 100 ms.
- Retard de déclenchement
- Pour signal de commande : max. 50 ms.
- Résistance aux courts-circuits
- Fusible fusible : 25 A GG / GL IEC/en 60947-5-1
- Type de classement : 1
- Durée de vie électrique : > 10 x 106 cycles de commutation
- Configuration de contact : 1 inverseur
- puissance de coupure
- Selon AC 15
- CONTACT NO : 3 A / AC 230 V IEC/EN 60947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60947-5-1
- Tension moteur
3AC 200 - 480 V
- Type de produit
Démarreur progressif
- Courant de raccordement
5 A
- Puissance moteur à 400 V
4 kW
- Alim.
3 AC 200 ... 480 V
- Phases d'activité
2
- Référence fabricant
0067032
- Type
UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V
- Durée pour atteindre un flux lumineux de 60 % (s)
1 ... 10 s
- Temps d’arrêt
1 ... 10 s
- Dim.
(L x l x H) 22.5 x 22.5 x 105 mm
- Connexion
borne à vis
- Largeur
22.5 mm
- Hauteur
105 mm
- Longueur
22.5 mm
- Profondeur
120.3 mm
- Température max.
+65 °C
- Température min.
0 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 Démarreur progressif Puissance moteur à 400 V 4 kW
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 Démarreur progressif Puissance moteur à 400 V 4 kW
Description
Le dispositif de démarrage progressif et de sortie progressif permet un démarrage et une sortie en douceur des moteurs asynchrones triphasés. Deux phases du moteur sont affectées par des semi-conducteurs de puissance au moyen de la commande de coupure de phase de manière à ce que les courants puissent augmenter de manière continue. De même, le couple moteur se comporte pendant le démarrage. Cela garantit que l'entraînement peut démarrer sans à-coups. Une fois le démarrage effectué, les semi-conducteurs de puissance sont pontés au moyen de contacts de relais internes afin de minimiser les pertes dans l'appareil. La fonction d'écoulement progressif est conçue pour prolonger la durée de fonctionnement naturelle de l'entraînement afin d'éviter les pauses saccadées.
· Conforme à IEC/en 60 947-4-2
· Démarrage progressif 2 phases et sortie continue des moteurs triphasés jusqu'à 4 kW
· 4 potentiomètres pour le réglage du couple de démarrage, du couple de sortie, de la durée de démarrage progressif/progressif
· 3 LED comme indicateur d'état
· Bouton de réinitialisation sur l'avant de l'appareil
· Possibilité de raccordement pour bouton de réinitialisation externe
· Sortie de signalisation de relais pour la mise en service
· Isolation galvanique du circuit de commande et du circuit principal
· Largeur totale : 22,5 mm
Ce texte a été traduit par une machine.
· Conforme à IEC/en 60 947-4-2
· Démarrage progressif 2 phases et sortie continue des moteurs triphasés jusqu'à 4 kW
· 4 potentiomètres pour le réglage du couple de démarrage, du couple de sortie, de la durée de démarrage progressif/progressif
· 3 LED comme indicateur d'état
· Bouton de réinitialisation sur l'avant de l'appareil
· Possibilité de raccordement pour bouton de réinitialisation externe
· Sortie de signalisation de relais pour la mise en service
· Isolation galvanique du circuit de commande et du circuit principal
· Largeur totale : 22,5 mm
Ce texte a été traduit par une machine.
