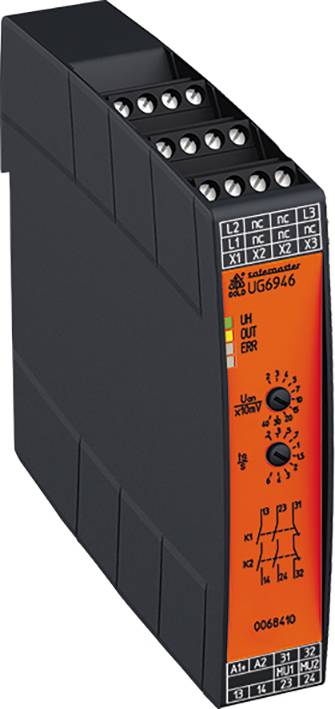

Photo non contractuelle
Dold UG6946.02PS 20-400mV 0,2-6s UH=DC24V 0068412 Contrôleur d'arrêt Nombre de sorties relais: 3 Nombre d'entrées analog
Type de produit
Contrôleur d'arrêt
Nombre de sorties relais
3
Tension de fonctionnement
24 V/DC
Type
UG6946.02PS 20-400mV 0,2-6s UH=DC24V
Entrées de mesure
L1 - L2 - L3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Total (CHF 609.95 / pièce(s))
CHF 609.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Sans capteur et sûr
- Temps de réponse rapide
- Facile à rééquiper, car sans capteur
- Avec maintien de sécurité SAFEMASTER STS
- Protection de réglage des commutateurs rotatifs grâce à une couverture transparente plombable
Caractéristiques techniques
- ENTRÉE (L1 - L2 - L3)
- Tension de mesure/moteur : max. AC 690 V
- Résistances d'entrée : 500 kΩ
- Hystérésis (pour la détection du fonctionnement du moteur) : 100 %
- Temporisation à la mise hors tension des contacts de sortie à
- Détection de fonctionnement du moteur : < 100 ms.
- Temps d'arrêt ts: 0,2... 6 s réglable
- Circuit auxiliaire (A1-A2)
- TENSION AUXILIAIRE UH : DC 24 V.
- Protection recommandée : 2 A.
- Plage de tension : 0,9... 1,2 UN
- Consommation nominale : 3 W.
- Ondulation résiduelle max. (DC) : 10 %
- Temporisation à la mise sous tension des relais de sortie lorsque la tension auxiliaire (moteur en marche) est appliquée : 0,4... 0,8 s + t s réglé
- Entrée (MU1-MU2)
- Durée de mise sous tension / coupure min > . : 200 ms.
- Équipement de contact (contacts de sécurité) : 2 contacts NO, 1 contact NF
- Les contacts normalement ouverts peuvent être utilisés pour les prises de sécurité.
- Le contact NC 31-32 est utilisable uniquement comme contact de signalisation !
- Type de contact : relais, guidage forcé
- Tension nominale de commutation NO : AC 250 V.
- Contact NC : 24 V c.c.
- Courant thermique Ith: 5 A (voir courbe limite de courant)
- Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
- SELON DC 13 N/O : 1 A / DC 24 V IEC/EN 60947-5-1
- CONTACT NF 1 A / DC 24 V CEI/EN 60947-5-1
- En référence à DC 13 N/O : 4 A / 24 V à 0,1 Hz IEC/en 60947-5-1
- Contact NC 4 A / 24 V à 0,1 Hz CEI/en 60947-5-1
- Protection des contacts de sécurité : fusible de sécurité max. 4 A GG / GL
- Coupe-circuit automatique C6A fréquence de commutation maximale : 1200 / h.
- Durée de vie électrique 5 A, AC 230 V cos ϕ = 1 : ≥ 2 x 105 cycles de commutation
- Durée de vie mécanique : ≥ 20 x 106 cycles de commutation
- Type
UG6946.02PS 20-400mV 0,2-6s UH=DC24V
- Type de produit
Contrôleur d'arrêt
- Nombre de sorties relais
3
- Entrées de mesure
L1 - L2 - L3
- Tension de fonctionnement
24 V/DC
- Dim.
(l x H) 22.5 mm x 110 mm
- Nombre d'entrées analogiques
2
- Prof. d'encastr.
120.3 mm
- Poids
230 g
- Largeur
22.5 mm
- Hauteur
110 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2359200 Dold UG6946.02PS 20-400mV 0,2-6s UH=DC24V 0068412 Contrôleur d'arrêt Nombre de sorties relais: 3 Nombre d'entrées analog
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359200 Dold UG6946.02PS 20-400mV 0,2-6s UH=DC24V 0068412 Contrôleur d'arrêt Nombre de sorties relais: 3 Nombre d'entrées analog
Description
Détection sûre de l'arrêt sur les moteurs électriques triphasés et monophasés, par ex. pour déverrouiller les portes de protection sur les machines-outils ou pour activer les freins de retenue.
Le contrôleur d'arrêt UG 6946 est conçu pour détecter l'arrêt de tous les moteurs électriques qui produisent une tension due à la rémanence lors de leur sortie.
Le UG 6946 mesure cette tension induite par la magnétisation résiduelle sur les bornes de l'enroulement. 2 canaux de mesure redondants (L2 contre L1 et L3 contre L1) sont utilisés à cet effet. Va la tension d'induction
Sur les deux canaux en même temps contre 0, cela signifie que l'appareil est à l'arrêt du moteur et que le relais de sortie est activé. Pour adapter l'appareil aux différents moteurs et applications, le seuil de tension Uest réglable en dessous duquel l'UG 6946 détecte l'arrêt. La durée est également réglable,
Il faut descendre en dessous de la U pour que l'arrêt soit définitivement détecté et que le circuit de sortie soit libéré (temps d'arrêt ts).
En outre, l'appareil détecte les ruptures de câble aux entrées de mesure L1 / L2 / L3. Si une rupture de câble est détectée, le relais de sortie se met en position sûre (comme lorsque le moteur tourne). Cet état est enregistré et peut être effacé par les ponts des bornes X3 - X2. De plus, les signaux de mesure des deux canaux sont constamment comparés. Si les signaux sont différents pendant plus de 2,5 secondes, l'erreur de simultanéité est déclenchée. Cette erreur est réinitialisée lorsque les deux canaux reçoivent à nouveau suffisamment de tensions de signal importantes en même temps.
Les bornes X1-X2 sont disponibles pour un circuit de retour pour la surveillance des contacteurs externes raccordés pour le renforcement des contacts (contact NC). Si le circuit de retour n'est pas nécessaire, le doit
· correspond à
Perf. Niveau (PL) e et catégorie 4 selon en ISO 13849-1, en 61800-5-2
LIMITE D'EXIGENCE SIL (SIL CL) 3 · selon IEC/en 62061
Safety Integrity Level : SIL 3 · selon IEC/en 61508, IEC/en 61511 et en 61800-5-2
· surveillance sûre de l'arrêt des moteurs triphasés et monophasés
· aucun initiateur externe n'est nécessaire
· indépendant du sens de rotation
· détection de rupture de câble dans le circuit de mesure
· contacts de sortie de sécurité guidés :
2 contacts NO pour AC 250 V.
1 contact NC pour DC 24 V.
· seuil de tension réglable
· temps d'arrêt réglable
· indicateurs LED pour l'arrêt du moteur, la rupture du câble et la tension de fonctionnement
· adapté pour une utilisation avec les convertisseurs de fréquence
Possibilité de pontage de la surveillance de l'arrêt (Muting)
· largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
Le contrôleur d'arrêt UG 6946 est conçu pour détecter l'arrêt de tous les moteurs électriques qui produisent une tension due à la rémanence lors de leur sortie.
Le UG 6946 mesure cette tension induite par la magnétisation résiduelle sur les bornes de l'enroulement. 2 canaux de mesure redondants (L2 contre L1 et L3 contre L1) sont utilisés à cet effet. Va la tension d'induction
Sur les deux canaux en même temps contre 0, cela signifie que l'appareil est à l'arrêt du moteur et que le relais de sortie est activé. Pour adapter l'appareil aux différents moteurs et applications, le seuil de tension Uest réglable en dessous duquel l'UG 6946 détecte l'arrêt. La durée est également réglable,
Il faut descendre en dessous de la U pour que l'arrêt soit définitivement détecté et que le circuit de sortie soit libéré (temps d'arrêt ts).
En outre, l'appareil détecte les ruptures de câble aux entrées de mesure L1 / L2 / L3. Si une rupture de câble est détectée, le relais de sortie se met en position sûre (comme lorsque le moteur tourne). Cet état est enregistré et peut être effacé par les ponts des bornes X3 - X2. De plus, les signaux de mesure des deux canaux sont constamment comparés. Si les signaux sont différents pendant plus de 2,5 secondes, l'erreur de simultanéité est déclenchée. Cette erreur est réinitialisée lorsque les deux canaux reçoivent à nouveau suffisamment de tensions de signal importantes en même temps.
Les bornes X1-X2 sont disponibles pour un circuit de retour pour la surveillance des contacteurs externes raccordés pour le renforcement des contacts (contact NC). Si le circuit de retour n'est pas nécessaire, le doit
· correspond à
Perf. Niveau (PL) e et catégorie 4 selon en ISO 13849-1, en 61800-5-2
LIMITE D'EXIGENCE SIL (SIL CL) 3 · selon IEC/en 62061
Safety Integrity Level : SIL 3 · selon IEC/en 61508, IEC/en 61511 et en 61800-5-2
· surveillance sûre de l'arrêt des moteurs triphasés et monophasés
· aucun initiateur externe n'est nécessaire
· indépendant du sens de rotation
· détection de rupture de câble dans le circuit de mesure
· contacts de sortie de sécurité guidés :
2 contacts NO pour AC 250 V.
1 contact NC pour DC 24 V.
· seuil de tension réglable
· temps d'arrêt réglable
· indicateurs LED pour l'arrêt du moteur, la rupture du câble et la tension de fonctionnement
· adapté pour une utilisation avec les convertisseurs de fréquence
Possibilité de pontage de la surveillance de l'arrêt (Muting)
· largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
