Name: Dold LG5929.60/61 AC/DC24V 0064092 Module d'extension Nombre de sorties relais: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

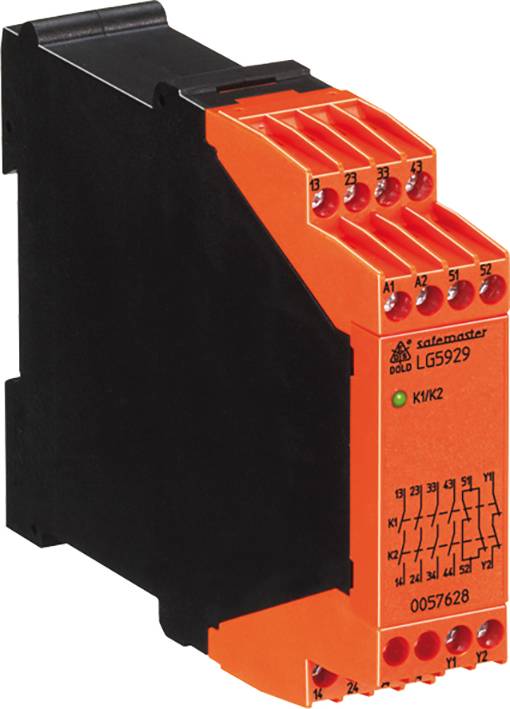

Un appareil électronique orange et noir avec des connexions et des indicateurs LED. Sérigraphié : « LG5929 » avec un symbole de schéma de circuit.

Photo non contractuelle

Type de produit

Module d'extension

Nombre de sorties relais

Tension de fonctionnement

24 V/AC

24 V/DC

Type

LG5929.60/61 AC/DC24V

Dim.

(l x H) 22.5 mm x 90 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 211.95 / pièce(s))

CHF 211.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Extension de contact sûre

Caractéristiques techniques

Configuration des contacts : 5 contacts NO, 1 contact NC pour circuit de retour
Temps de réponse : max. 20 ms.
Temps de retour : max. 35 ms.
Type de contact : relais, guidage forcé
Tension nominale de sortie : AC 250 V.
Courant thermique Ith: max. 8 A voir courbe limite de courant total
Pouvoir de coupure selon AC 15 N/O : 3 A / AC 230 V IEC/en 60947-5-1
CONTACT NC : 2 A / AC 230 V IEC/EN 60947-5-1
SELON DC 13 N/O : 2 A / DC 24 V IEC/EN 60947-5-1
CONTACT NC : 2 A/DC 24 V IEC/EN 60947-5-1
Selon DC 13 N/O : 4 A / 24 V à 0,1 Hz IEC/en 60947-5-1
NC : 4 A / 24 V à 0,1 Hz IEC/en 60947-5-1
Durée de vie électrique selon AC 15 à 2 A, AC 230 V : 105 cycles de commutation IEC/en 60947-5-1
Fréquence de commutation autorisée : 1200 cycles / h.
Résistance max. Aux courts-circuits fusible : 10 A GG / GL IEC/en 60947-5-1
Disjoncteur automatique max. : B 6 A
Durée de vie mécanique : 20 x 106 cycles de commutation
Plage de température de fonctionnement : - 25... 55 °C
Stockage : - 25 ... 85 °C

Type: LG5929.60/61 AC/DC24V

Type de produit: Module d'extension

Nombre de sorties relais: 6

Tension de fonctionnement: 24 V/AC
24 V/DC

Dim.: (l x H) 22.5 mm x 90 mm

Prof. d'encastr.: 121 mm

Poids: 205 g

Largeur: 22.5 mm

Hauteur: 90 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Module d'extension Nombre de sorties relais: 6

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Module d'extension Nombre de sorties relais: 6

Description

Si plus de circuits de sécurité sont nécessaires qu'un module de sécurité, le module d'extension LG 5929 est inséré. Il sert à la reproduction fiable et sûre des contacts et au renforcement des contacts des modules de sécurité avec surveillance du circuit de retour. Le module d'extension possède des contacts guidés et est disponible avec différentes combinaisons de contacts.

· correspond en combinaison avec un dispositif de commutation approprié
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · selon IEC/en 62061
Safety Integrity Level : SIL 3 · selon IEC/en 61508
· selon en 50156-1 pour les installations de combustion
· activation possible également avec des sorties semi-conductrices de sécurité (BWS, arrêt d'urgence, etc.)
· contacts redondants et guidés
· sortie : max. 5 contacts NO ou 4 contacts NO / 1 contact NF, 1 contact NF pour circuit de retour
· pour les circuits à 1 ou 2 canaux
· affichage de l'état de fonctionnement
· raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique, ou 2 x 2,5 mm2 massifs
· largeur de construction 22,5 mm
