Disjoncteur Siemens 3VA2225-8KQ42-0AA0 Plage de réglage (courant): 100 - 250 A Tension de contact (max.): 690 V/AC (l x
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Disjoncteur
Valeur du courant d'appel (max.)
250 A
Connexion
raccord à vis
Type
3VA2225-8KQ42-0AA0
Plage de réglage du courant (min.)
100 A
Fiche technique (PDF)
Nombre
Total (CHF 2’913.92 / pièce(s))
CHF 2’913.92
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Disjoncteur
- Type
3VA2225-8KQ42-0AA0
- Plage de réglage du courant (min.)
100 A
- Valeur du courant d'appel (max.)
250 A
- Plage de réglage (courant)
100 - 250 A
- Nombre de pôles
4 pôles
- Tension de contact (max.)
690 V/AC
- Type de montage
installation fixe
- Température min.
-25 °C
- Température max.
+70 °C
- Classe de capacité de coupure
L
- Type du déclencheur à maximum de courant
ETU860
- Connexion
raccord à vis
IP40

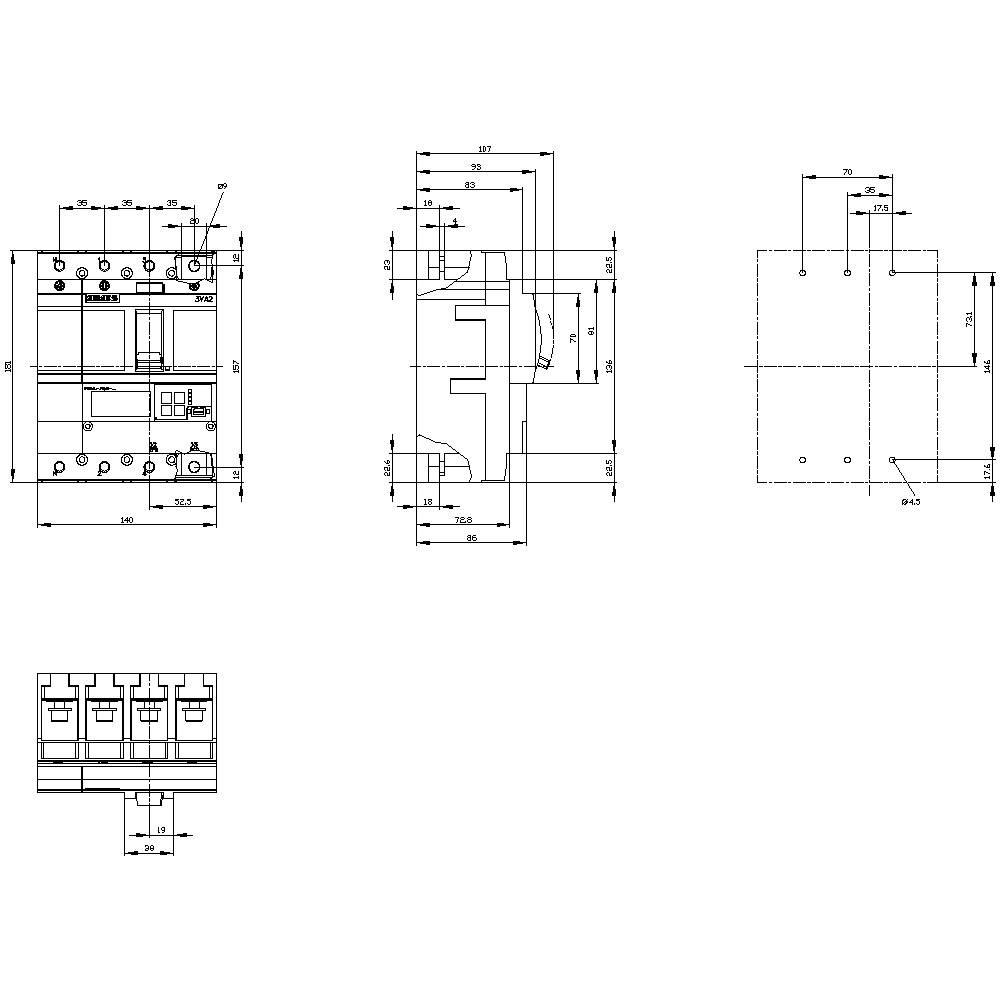

- Profondeur
86 mm
- Largeur
140 mm
- Hauteur
181 mm
- Dim.
(l x H x P) 140 x 181 x 86 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
0
0
250 A
4
0
48 W
IP40
Front side
FAUX
Screw connection
Rocker lever
FAUX
150 kA
VRAI
VRAI
VRAI
Built-in device fixed built-in technique
VRAI
VRAI
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1743276 Disjoncteur Siemens 3VA2225-8KQ42-0AA0 Plage de réglage (courant): 100 - 250 A Tension de contact (max.): 690 V/AC (l x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1743276 Disjoncteur Siemens 3VA2225-8KQ42-0AA0 Plage de réglage (courant): 100 - 250 A Tension de contact (max.): 690 V/AC (l x
Description
Interrupteur de puissance 3VA2 IEC Frame 250 classe de pouvoir de coupure du disjoncteur L Icu = 150 kA @ 415V 4 pôles, protection ETU860, LSIG, protection contre la surcharge ir dans=250A=100A...250A la protection contre les courts-circuits monter ISD=0,6..10x, II = 1,5..10x conducteur N Protection réglable (off, jusqu'à 100%) pour la mise à la terre de protection, désactivable Ig = 0,2...1 x= tg = intensités de 0,05-0,8s vis de raccordement plat compact 3VA2 avec ETU 8 série pour protection de votre matériel. Interrupteur de puissance de la Compact 3VA de Siemens comme élément important de l'SENTRON composants pour des applications industrielles ainsi que pour les applications dans la plage d'infrastructure offrent des installations efficace -, kit de démarrage et protection du moteur contre la surcharge et contre la déconnexion sûre en cas de court-circuit. Interrupteur de puissance de la Compact 3VA vous de nouvelles normes en matière de flexibilité et de diversité d'accessoires modulaire. Accessoires uniforme pour plusieurs tailles de toutes les séries du commutateur de puissance compact 3VA1 et 3VA2. Cette variante du commutateur de puissance compact 3VA se distingue surtout par : 1. Forme compacte. 2. Disponible comme variante pour protection et générateur de protection. 3. Disponible en version 3 ou 4 pôles. 4ème Quatre classes de puissance de coupure de 55 kA ... 150 kA à 415 V. 5. En fonction de la taille de construction : courant assigné de 25 A630 A 6. Montage dans un montage fixe, fiche technique, rack possible. 7. La série dispose d'un déclencheur électronique de surintensité. 8. Dispose d'un écran intégré pour l'affichage de la valeur de mesure. 9. Fonction de mesure intégré et connexion de communication en option via Modbus TCP, Modbus RTU, PROFIBUS et PROFINET. 10. Système modulaire et facile à monter accessoires interne avec de multiples fonctions. www.siemens.fr/3 VA. Siemens propose une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie un portefeuille bien pensée de la protection et de commutation, de mesure et appareils de surveillance, systèmes de distribution ainsi que des interrupteurs et prises de courant.
