Name: Disjoncteur Siemens 3VA1125-4ED36-0AA0 Plage de réglage (courant): 25 - 25 A Tension de contact (max.): 690 V/AC (l x H
Brand: Siemens
SKU: 1539093
Availability: BackOrder

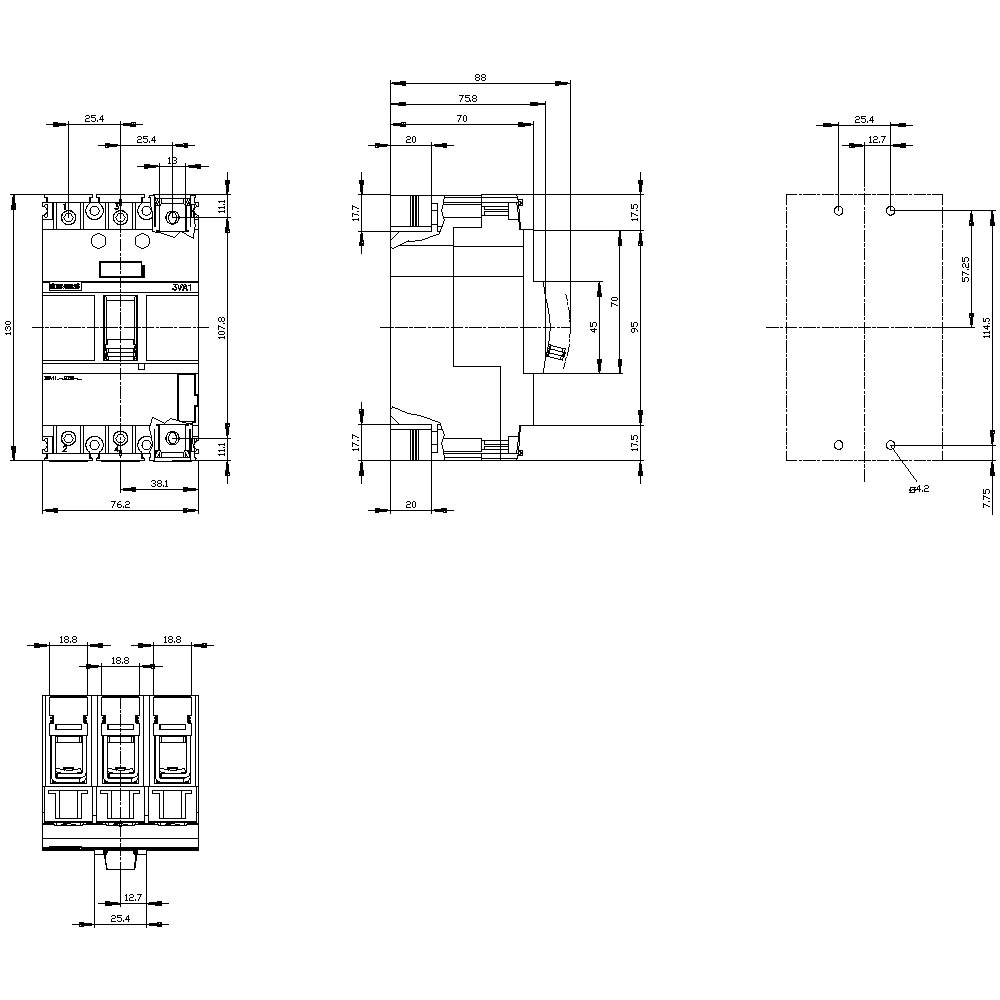

Dessin technique d'un disjoncteur tripolaire avec différentes vues et dimensions précises en millimètres.

Croquis/schéma

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

25 A

Connexion

borne

Type d'emballage

Piece

Type

3VA1125-4ED36-0AA0

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 249.95 / pièce(s))

CHF 249.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA1125-4ED36-0AA0

Plage de réglage du courant (min.): 25 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 25 - 25 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: S

Type du déclencheur à maximum de courant: TM210

Connexion: borne

: IP40

Profondeur: 70 mm

Largeur: 76.2 mm

Hauteur: 130 mm

Dim.: (l x H x P) 76.2 x 130 x 70 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 0

: 0

: 25 A

: 3

: 0

: 8.5 W

: IP40

: Front side

: FAUX

: Frame clamp

: Rocker lever

: 36 kA

: VRAI

: FAUX

: VRAI

: Built-in device fixed built-in technique

: VRAI

: VRAI

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3VA1110-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539052

Livraison le lun. 30 novembre

Conrad Electronic

100 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3VA1110-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539006

Livraison le lun. 30 novembre

Conrad Electronic

100 A

70 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 347.95^*

Siemens 3VA1110-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Code produit :1539039

Livraison le lun. 30 novembre

Conrad Electronic

100 A

70 A

pièce(s)

Min.: 1

Multiples: 1

CHF 375.95^*

Siemens 3VA1110-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539089

Livraison le mer. 2 décembre

Conrad Electronic

100 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 295.95^*

Siemens 3VA1110-4EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539019

Livraison le lun. 30 novembre

Conrad Electronic

100 A

70 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3VA1110-4EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539071

Livraison le lun. 30 novembre

Conrad Electronic

100 A

70 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 403.95^*

Siemens 3VA1112-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Code produit :1539009

Livraison le lun. 30 novembre

Conrad Electronic

125 A

pièce(s)

Min.: 1

Multiples: 1

CHF 431.95^*

Siemens 3VA1112-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539007

Livraison le lun. 30 novembre

Conrad Electronic

125 A

88 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 461.95^*

Siemens 3VA1112-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539001

Livraison le lun. 30 novembre

Conrad Electronic

125 A

88 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 504.95^*

Siemens 3VA1112-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Code produit :1539090

Livraison le mer. 2 décembre

Conrad Electronic

125 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1539093 Disjoncteur Siemens 3VA1125-4ED36-0AA0 Plage de réglage (courant): 25 - 25 A Tension de contact (max.): 690 V/AC (l x H

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1539093 Disjoncteur Siemens 3VA1125-4ED36-0AA0 Plage de réglage (courant): 25 - 25 A Tension de contact (max.): 690 V/AC (l x H

Description

circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415V 3-pole, line protection TM210, FTFM, In=25A overload protection Ir=25A fixed short-circuit protection Ii=12.8 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Avertissement

Remarque : ce produit est issu d'une production spéciale. Il ne peut donc pas faire l'objet d'un retour. Commande spéciale, aucun droit de rétractation.
