Name: Disjoncteur Siemens 3RV2011-0BA15 1 pc(s) Piece
Brand: Siemens
SKU: 1747193
Availability: BackOrder

Un boîtier de coffret électrique aux portes ouvertes révèle un câblage complexe et des dispositifs de commande. Des fenêtres pluvieuses sont visibles en arrière-plan.

Le diagramme présente les accessoires de montage pour les disjoncteurs 3RV. Les composants sont numérotés de 1 à 8. Les lignes de connexion montrent les possibilités d'utilisation.

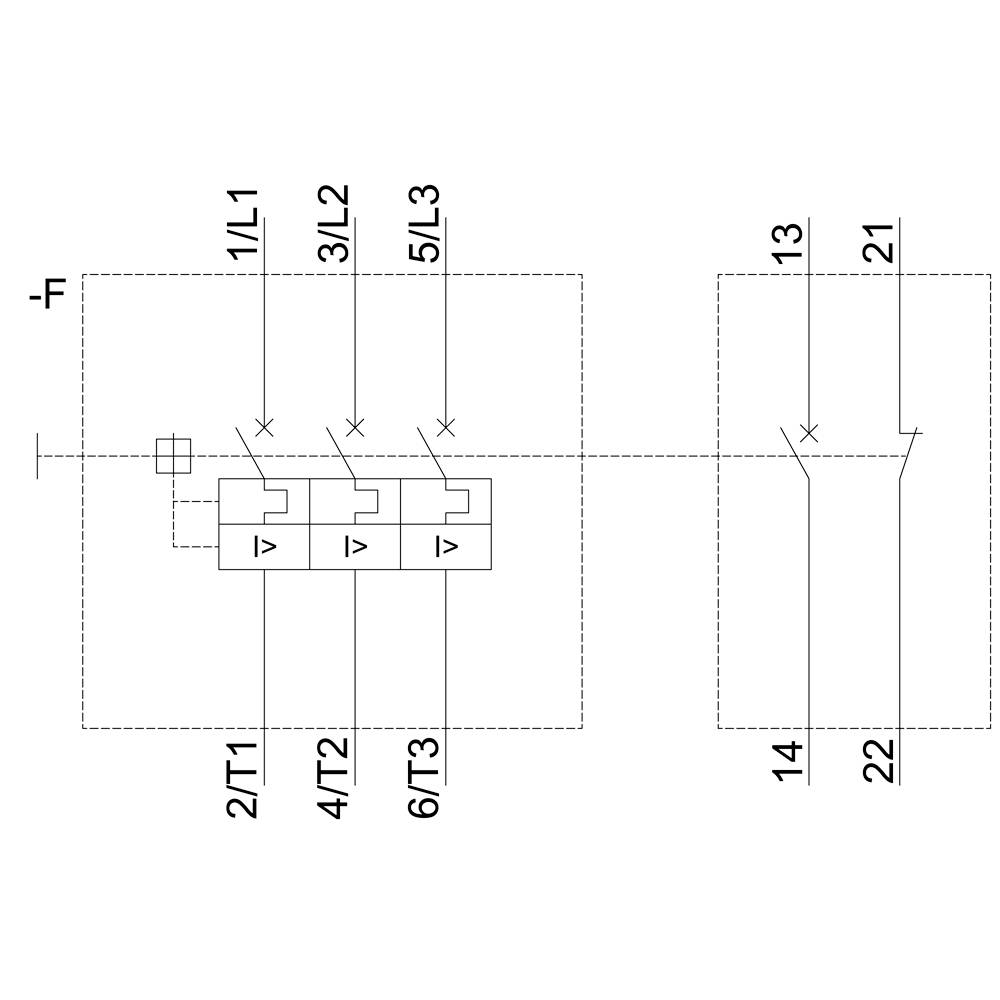

'Le schéma de câblage montre un montage triphasé avec contacteurs et fusibles. Les bornes sont étiquetées : 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.'

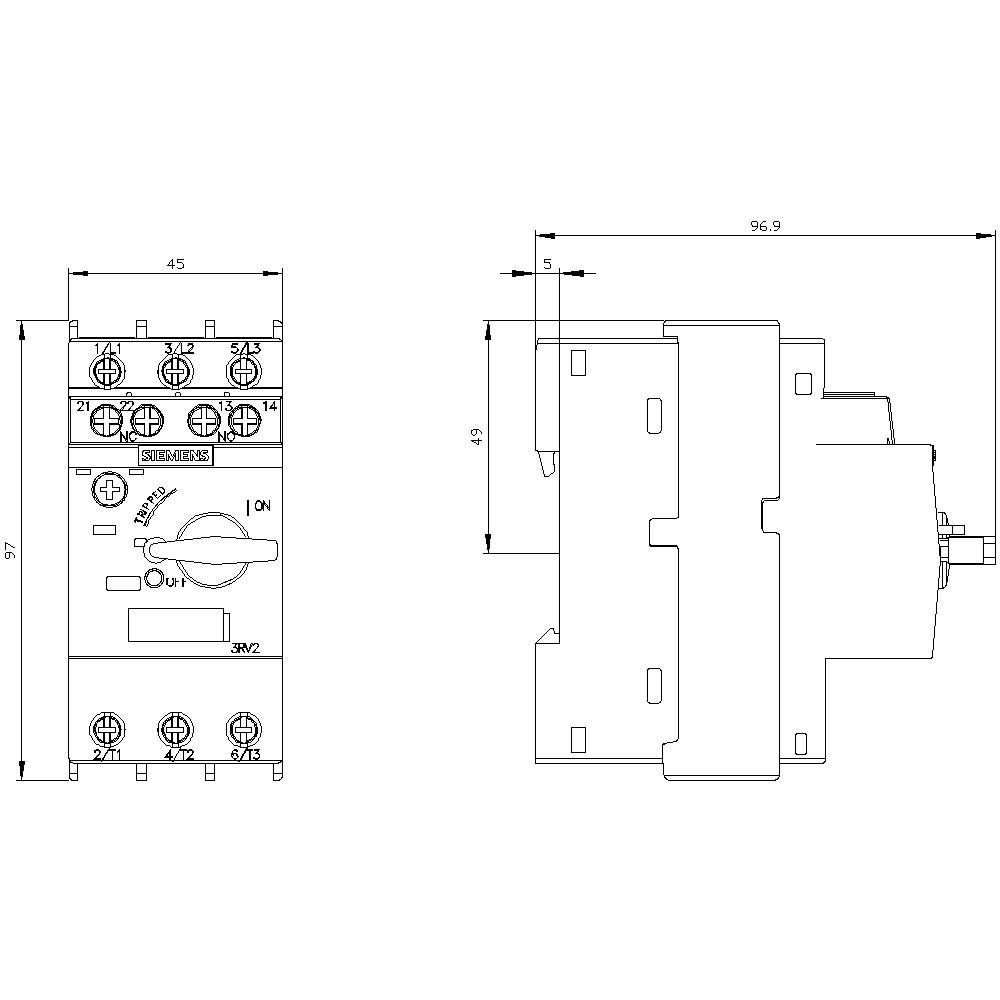

Dessin technique d'un relais électrique avec dimensions : vue de face montrant le bouton de commutation et les connexions, vue latérale indiquant la profondeur.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

0.2 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RV2011-0BA15

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 81.95 / pièce(s))

CHF 81.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Disjoncteur taille S00 pour la protection moteur, déclenchement CLASS 10 A 0,14...0,2 A déclenchement N 2,6 A raccordement vissé Pouvoir de coupure standard avec contact auxiliaire transversal 1S+1Ö

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2011-0BA15

Dimensions: S00

Plage de réglage du courant (min.): 0.14 A

Valeur du courant d'appel (max.): 0.2 A

Plage de réglage (courant): 0.14 - 0.2 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 97 mm

: 97 mm

: 0.06 kW

: VRAI

: 0.2 A

: FAUX

: 3

: 690-690 V

: 0.14-0.2 A

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745448

Livraison le lun. 30 novembre

Conrad Electronic

0.16 A

0.11 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745449

Livraison le lun. 30 novembre

Conrad Electronic

0.16 A

0.11 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745450

Livraison le lun. 30 novembre

Conrad Electronic

0.2 A

0.14 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Code produit :1745452

Livraison le lun. 30 novembre

Conrad Electronic

0.2 A

0.14 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745453

Livraison le lun. 30 novembre

Conrad Electronic

0.25 A

0.18 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745454

Livraison le lun. 30 novembre

Conrad Electronic

0.32 A

0.22 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745455

Livraison le lun. 30 novembre

Conrad Electronic

0.4 A

0.28 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Code produit :1745456

Livraison le lun. 30 novembre

Conrad Electronic

0.5 A

0.35 A

Single

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745457

Livraison le lun. 30 novembre

Conrad Electronic

0.63 A

0.45 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Code produit :1745458

Livraison le lun. 30 novembre

Conrad Electronic

0.8 A

0.55 A

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1747193 Disjoncteur Siemens 3RV2011-0BA15 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1747193 Disjoncteur Siemens 3RV2011-0BA15 1 pc(s) Piece

Description

Interrupteur de puissance taille S00, classe de protection pour le moteur déclencheur 10 A 0,14...0,2 A N-déclencheur 2,6 A Raccord à visser 0.20 standard avec interrupteur auxiliaire se trouvant transversal 1S+ 1O Disjoncteur SIRIUS 3RV2 pour la protection du moteur pour un arrêt en cas de court-circuit et protection des consommateurs et d'installation contre la surcharge, ainsi que pour la séparation de l'installation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
