Disjoncteur Siemens 3RV1011-0JA10 3 NO (T) Plage de réglage (courant): 0.7 - 1 A Tension de contact (max.): 690 V/AC (l

Regard sur un tableau de commande ouvert avec divers composants électriques et machines, vu à travers une fenêtre mouillée de pluie en arrière-plan.

Photo d'application

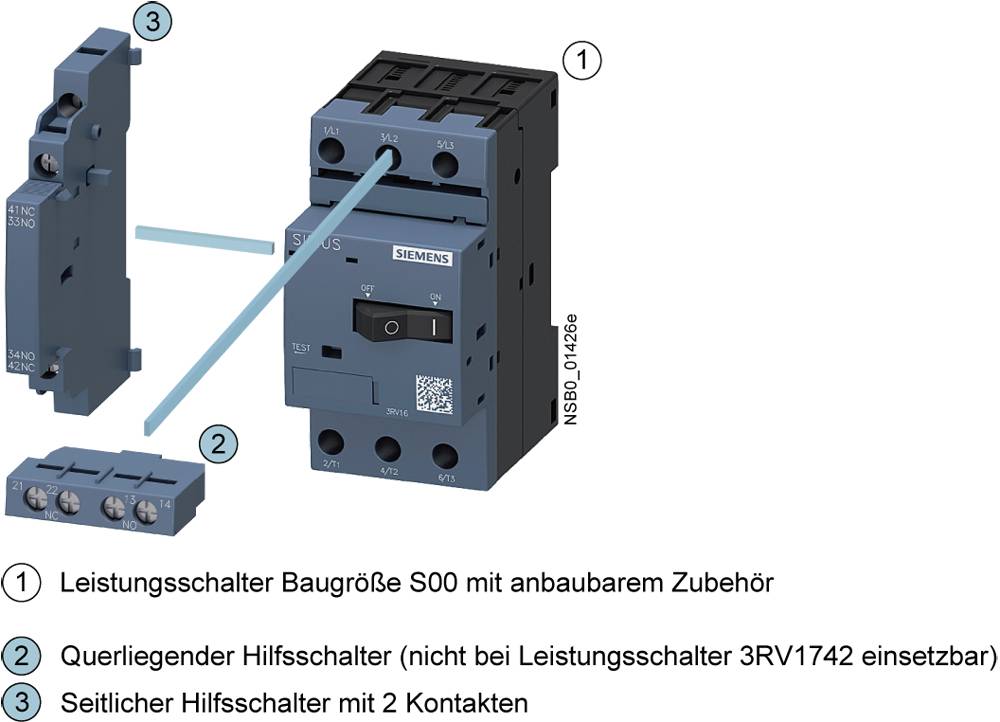

'Disjoncteur taille S00 avec accessoires montables : Contacteur auxiliaire transversal, contacteur auxiliaire latéral avec 2 contacts.'

'Schéma de câblage avec six points marqués : 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Le diagramme montre le câblage entre les appareils et les bornes.'

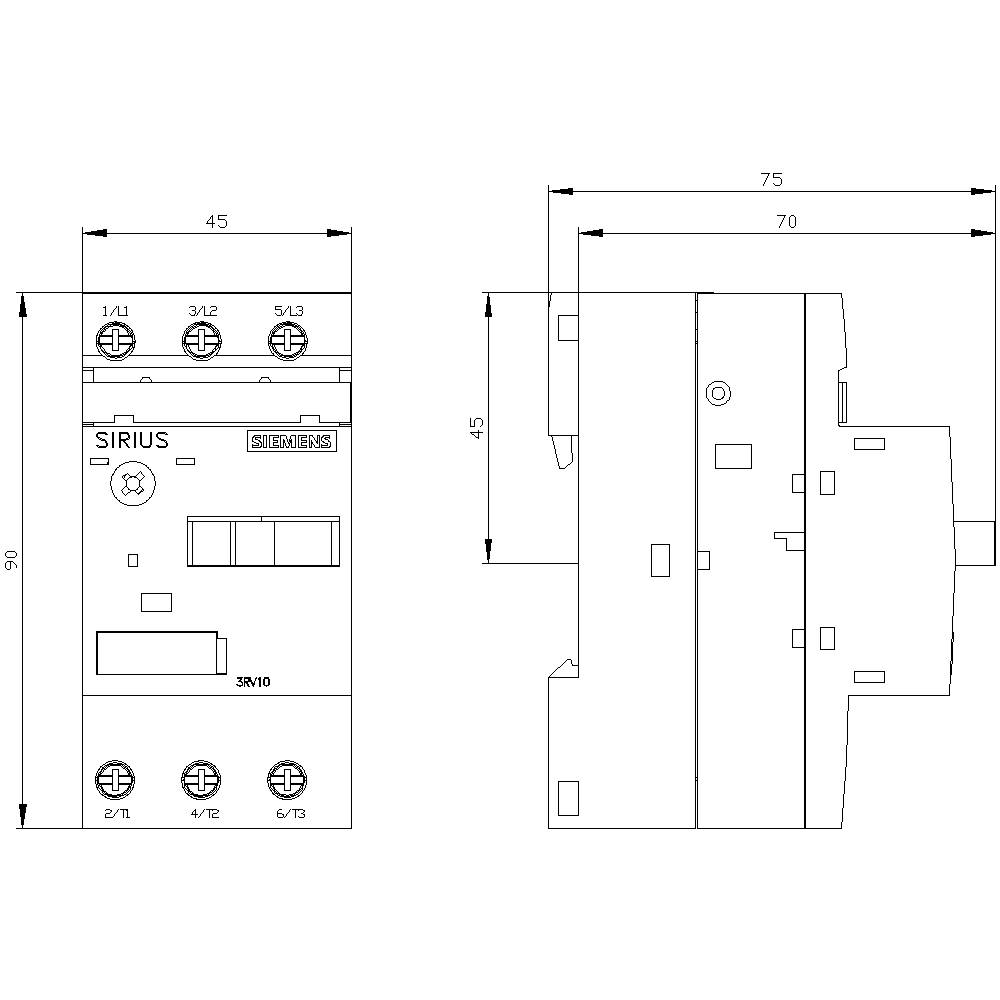

Dessin technique d'un appareil de commutation avec dimensions : hauteur 90 mm, largeur 45 mm, profondeur 75 mm. Montre les ports de connexion et les panneaux de commande.

1/4

Photo d'application

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

1 A

Type de contact

3 NO (T)

Connexion

borne à vis

Type

3RV1011-0JA10

Fiche technique (PDF)

Livraison le lun. 12 octobre

Nombre

pièce(s)

Total (CHF 70.26 / pièce(s))

CHF 70.26

excl. TVA

uniquement CHF 9.29

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Disjoncteur

Type: 3RV1011-0JA10

Dimensions: S00

Plage de réglage du courant (min.): 0.7 A

Valeur du courant d'appel (max.): 1 A

Plage de réglage (courant): 0.7 - 1 A

Type de contact: 3 NO (T)

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Connexion: borne à vis

: IP20

Profondeur: 81 mm

Largeur: 45 mm

Hauteur: 90 mm

Dim.: (l x H x P) 45 x 90 x 81 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 90 mm

: 75 mm

: 0.25 kW

: FAUX

: 1 A

: FAUX

: 3

: 690-690 V

: 0.7-1 A

: IP20

: VRAI

: Screw connection

: Rocker lever

: Magnetic

: 0.1 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV1011-0JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502427

Ce produit

1 A

0.7 A

Siemens 3RV1011-0CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502415

0.25 A

0.18 A

Siemens 3RV1011-0EA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502417

0.4 A

0.28 A

Siemens 3RV1011-0FA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502418

0.5 A

0.35 A

Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502419

0.63 A

0.45 A

Siemens 3RV1011-0HA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502420

0.8 A

0.55 A

Siemens 3RV1011-0KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.9 - 1.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502428

1.25 A

0.9 A

Siemens 3RV1011-1AA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.1 - 1.6 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502429

1.6 A

1.1 A

Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502431

2 A

1.4 A

Siemens 3RV1011-1CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.8 - 2.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Code produit :502432

2.5 A

1.8 A

Documents & téléchargements

Fiche technique

Fiche technique 502427 Disjoncteur Siemens 3RV1011-0JA10 3 NO (T) Plage de réglage (courant): 0.7 - 1 A Tension de contact (max.): 690 V/AC (l

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502427 Disjoncteur Siemens 3RV1011-0JA10 3 NO (T) Plage de réglage (courant): 0.7 - 1 A Tension de contact (max.): 690 V/AC (l

Description

Description générale:
Les disjoncteurs 3RV1 sont des disjoncteurs limiteurs de courant compacts, optimisés pour les dérivations. Ils sont utilisés pour commander et protéger les moteurs triphasés jusqu'à 45 kW à 400 VAC ainsi que d'autres consommateurs de courant nominal jusqu'à 100 A. Le disjoncteur 3RV1 et le contacteur 3RT1 sont harmonisés sur les plans électrique et design et peuvent donc sans problèmes être associer pour former des dérivations.
Grâce à leur protection contre les court-circuits et les surcharges, les disjoncteurs 3RV1 peuvent être utilisés pour protéger les moteurs, les transformateurs et les systèmes.
Caractéristiques principales:
Insensible au climat, alimentation par le haut ou par le bas, raccord par vis sans interrupteur auxiliaire, gamme complète et unique d'accessoires pour toutes les tailles, classe10, correspondant à EN 60079-7/14, EN 60947-1/-4-1, homologations UL, CSA, protection contre les contacts accidentels selon DIN VDE 0106 sect. 100, courant nominal max. 50 A (45 kW à 400 VAC), extrême stabilité à long terme.
