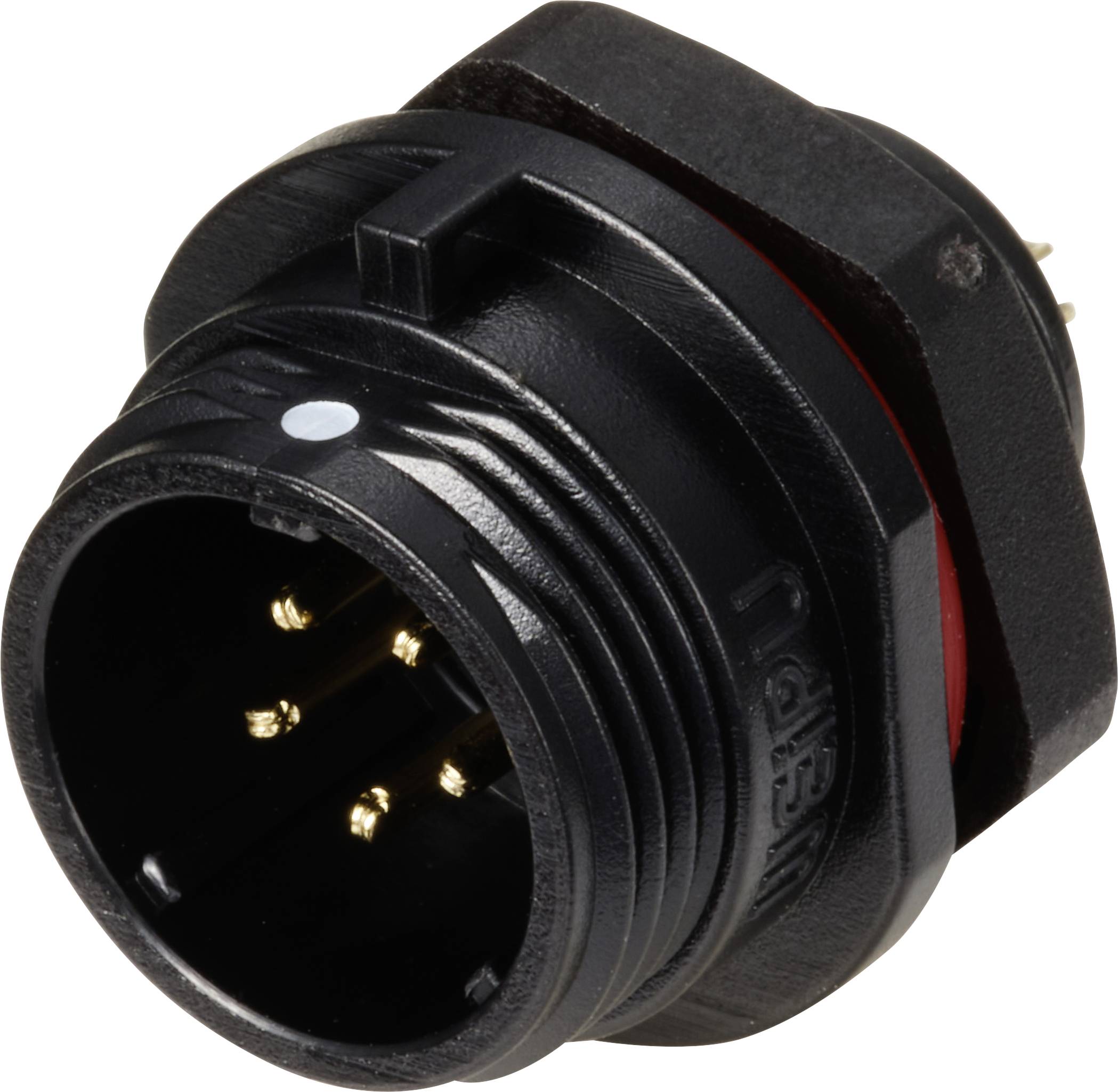

Connecteur pour montage en facade embase mâle 5 pôles 5 A 180 V/AC IP68 Weipu SP1312 / P 5

Connecteur électrique circulaire noir avec plusieurs broches dorées, vu de côté. Adapté pour le câblage industriel.

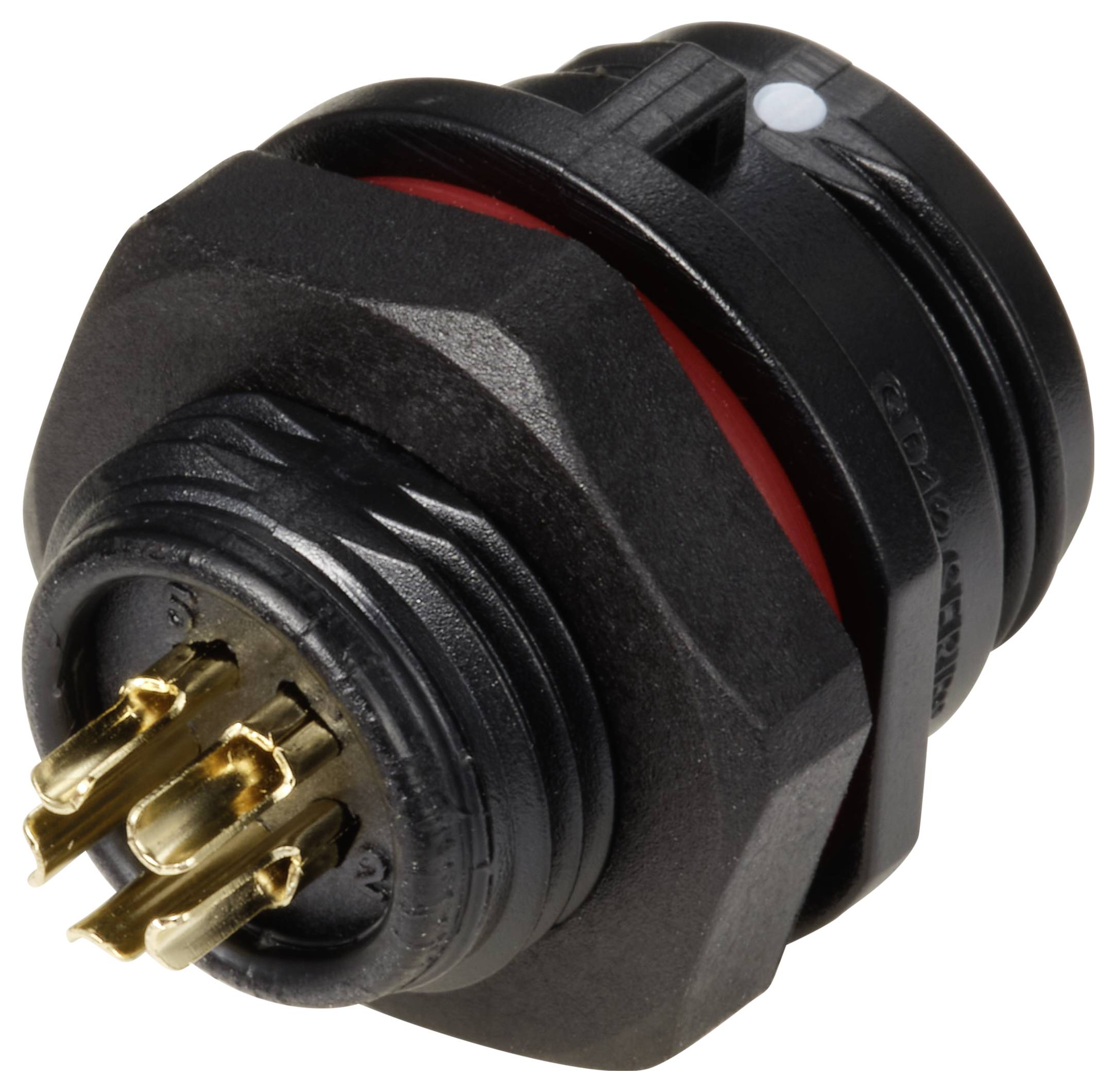

Connecteur pour montage en facade embase mâle 5 pôles 5 A 180 V/AC IP68 Weipu SP1312 / P 5-2

Connecteur pour montage en facade embase mâle 5 pôles 5 A 180 V/AC IP68 Weipu SP1312 / P 5-3

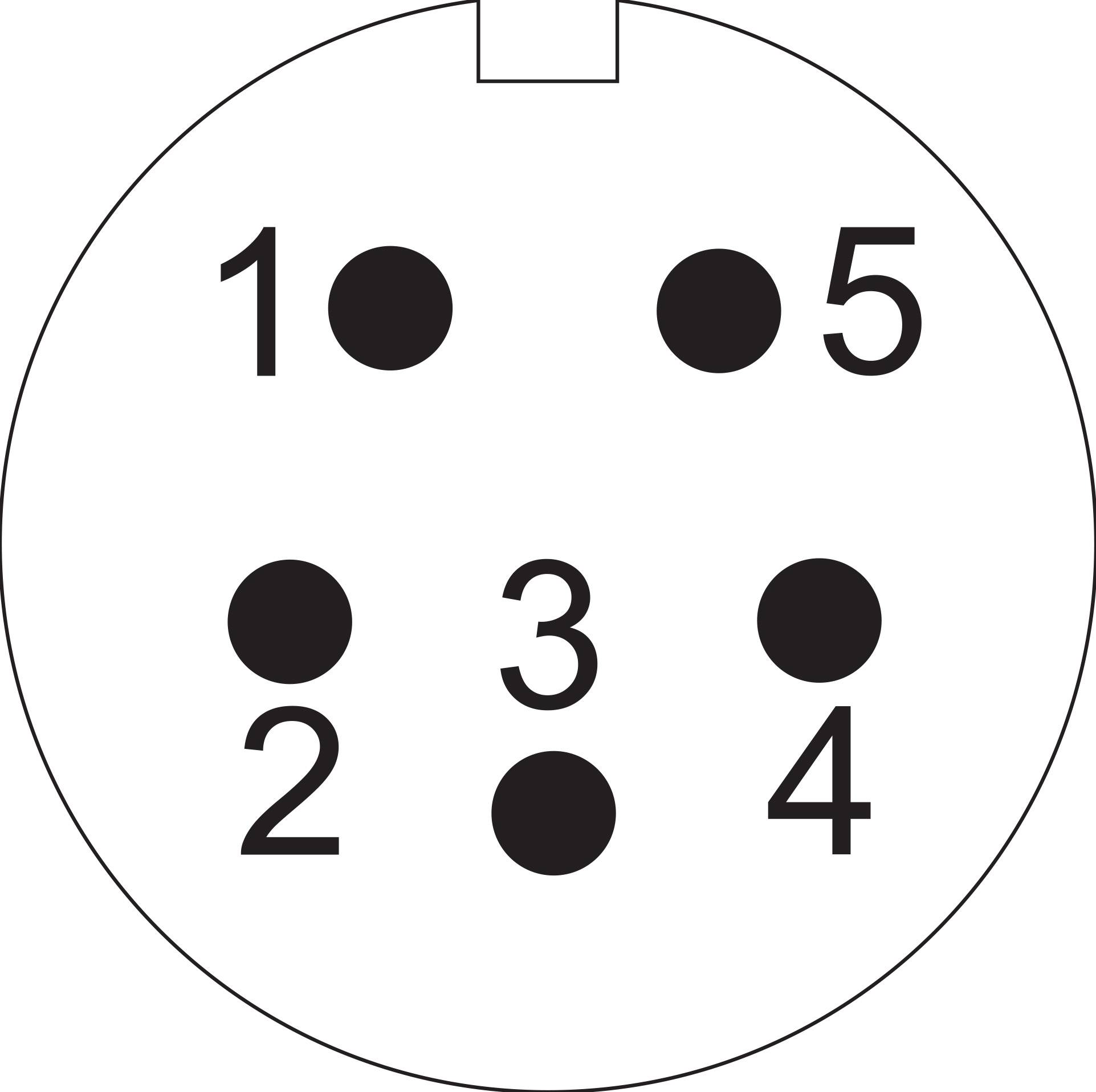

'Brochage du connecteur Mini-DIN : 5 broches, numérotation dans le sens des aiguilles d'une montre de 1 à 5. Contacts du connecteur disposés en cercle.'

1/5

Type de produit

Cosse cylindrique mâle

Forme

embase mâle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le Di., 29. Sept.

44 pièce(s)

Nombre

pièce(s)

Total (CHF 3.93 / pièce(s))

CHF 3.93

excl. TVA

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteurs IP68 Série SP13

Weipu SP1312 / P 5
Connexion (détails): cosses à souder
Type de fermeture (détails): Vérrouillage à vis
Ø trou de montage: 13 mm

Notre service pour vous

Caractéristiques techniques

fixation sur la facade par
écrou M 13

Type: SP1312 / P 5

Type de produit: Cosse cylindrique mâle

Forme: embase mâle

Nombre total de pôles: 5

Connexion: à souder

Couleur: noir

Contenu: 1 pc(s)

Température max.: +125 °C

Courant nominal: 5 A

Température min.: -55 °C

Courant nominal - arrondi: 5 A

Fermeture: Vérrouillage à vis

Tension nominale: 600 V

Matériau du contact: doré

Matériau boîtier: PPS

: 18

Angle de raccordement: 180°

Trou de montage: 13 mm

Référence fabricant: SP1312 / P 5

Nombre de pôles: 5

Section max.: 0.758 mm²

Gamme de section: 0.758 mm² (max)

Conforme à la norme RoHS: oui

: IP68

Série: SP13

Modèle: Connecteur pour montage en facade

UNOM: 180 V/AC

INOM: 5 A

Section: 0.785 mm²

Pôle(s): 5

Connexion: cosses à souder

Gamme de température: Jusqu'à +260 °C

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Typ

Nennstrom - gerundet

Bauform

Herstellerfarbe

Gesamtpolzahl

Nennspannung

Weipu SP1310 / P 2 I Rundstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734415

SP1310 / P 2 I

10 A

Stecker, gerade

SchwarzBlau

277 V

Weipu SP1310 / P 3 I Rundstecker Stecker, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734468

SP1310 / P 3 I

13 A

Stecker, gerade

SchwarzBlau

250 V

Weipu SP1310 / P 4 I Rundstecker Stecker, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734518

SP1310 / P 4 I

32 A

Stecker, gerade

SchwarzBlau

600 V

Weipu SP1310 / P 5 I Rundstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734570

SP1310 / P 5 I

32 A

Stecker, gerade

SchwarzBlau

600 V

Weipu SP1310 / P 5 II Rundstecker Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734612

SP1310 / P 5 II

32 A

Stecker, gerade

SchwarzBlau

600 V

Weipu SP1310 / P 6 II Rundstecker Stecker, gerade Gesamtpolzahl: 6 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734661

SP1310 / P 6 II

6 A

Stecker, gerade

SchwarzBlau

125 V

Weipu SP1310 / P 7 II Rundstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734706

SP1310 / P 7 II

10 A

Stecker, gerade

SchwarzBlau

277 V

Weipu SP1310 / P 9 II Rundstecker Stecker, gerade Gesamtpolzahl: 9 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734746

SP1310 / P 9 II

10 A

Stecker, gerade

SchwarzBlau

277 V

Weipu SP1310 /S 2 I Rundstecker Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734788

SP1310 /S 2 I

13 A

Buchse, gerade

SchwarzBlau

250 V/AC

Weipu SP1310 / S 3 I Rundstecker Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): SP13 1 St.

Code produit :734827

SP1310 / S 3 I

6 A

Buchse, gerade

SchwarzBlau

277 V

Documents & téléchargements

Fiche technique

Fiche technique 736174 Connecteur pour montage en facade embase mâle 5 pôles 5 A 180 V/AC IP68 Weipu SP1312 / P 5

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 736174 Connecteur pour montage en facade embase mâle 5 pôles 5 A 180 V/AC IP68 Weipu SP1312 / P 5

Description

Les connecteurs de la série SP13 fonctionnent avec un système de verrouillage à vis. Ils sont particulièrement étanches (2 mètres de profondeur pendant une semaine). Idéal pour les transferts de signaux et une utilisation à l'intérieur et à l'extérieur Résistants aux UV. Utilisations typiques : radars et appareils de navigation, testeurs, appareils de communication, appareils de protocoles, appareils télèmétriques, appareils de mesure, éclairage LED et écran.

Contenu de la livraison

Avec écrou de fixation
