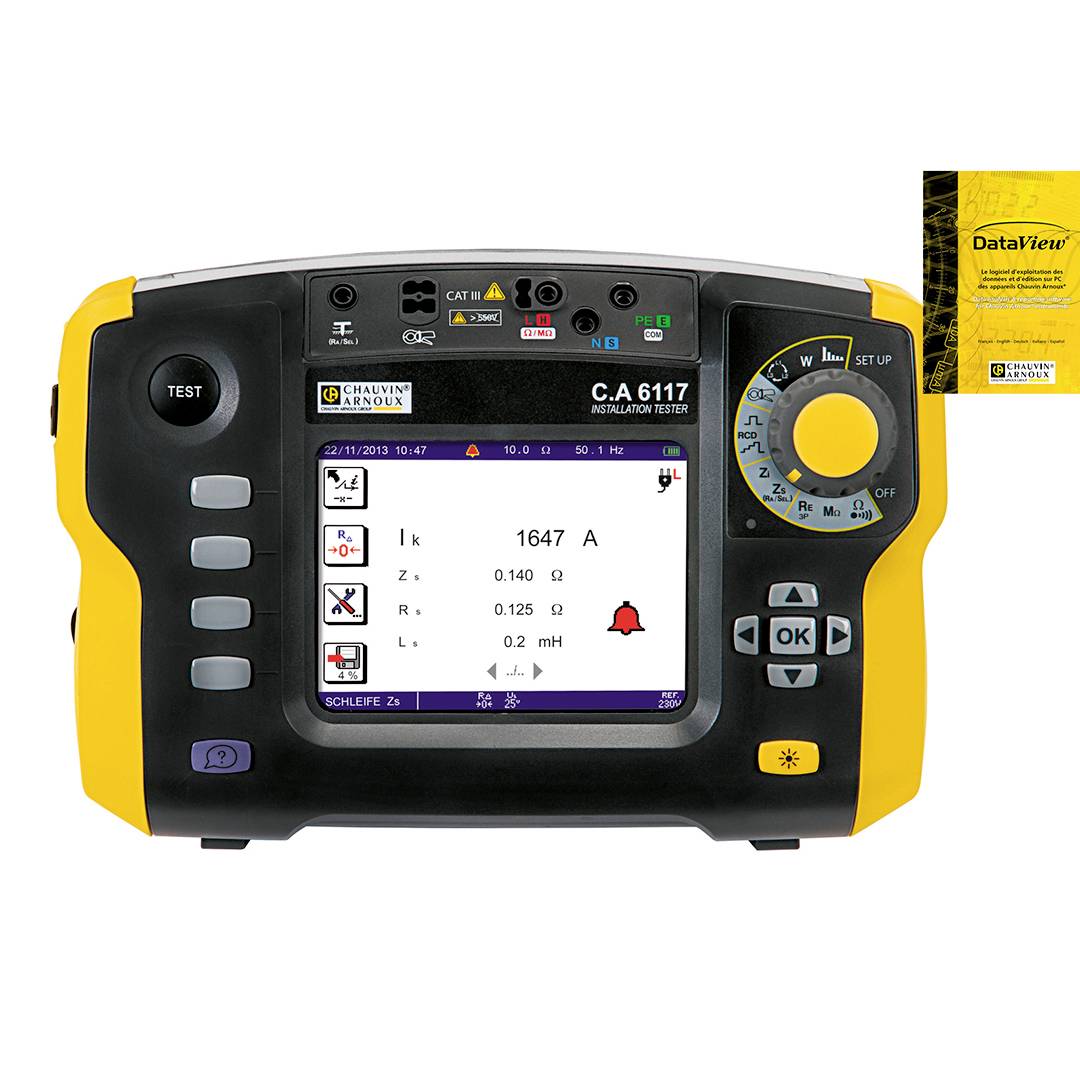

Chauvin Arnoux C.A 6117 + Software Dataview Kit testeur d'installation Norme VDE 0100, 0105, 0413
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Testeur d'installation C.A 617 + pince ampèremétrique C177A
- 17 fonctions
- 600 V/Cat III
- Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Adapté aux systèmes : TT, TN ou IT
- Test de RCD / FI type AC, A, B
- Tableau de sauvegarde intégré
- Accu lithium-ion
Caractéristiques techniques
- Test de continuité / Mesure de résistance: puissance nominale / Plage de mesure / Résolution : > 200 mA / 39.99 seulement Ω / 0,01 Ω / ± (1,5 % de l'affichage + 2 digits)
- 12 mA / 39.99 seulement Ω et 399,9 Ω / 0,01 et 0,1 Ω / ± (1,5 % de l'affichage + 5 digits) avec signal acoustique
- Gamme de mesure / Resolution / Précision : 4 kΩ / 1 Ω / ±(1,5 % de l'affichage + 5 Digits)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ±(1,5 % de l'affichage + 2 digits)
- Mesure de la résistance d'isolation : tension nominale : Utest 50 / 100 / 250 / 500 / 1000 V DC
- Plage de mesure / résolution / précision : 0,01 MΩ jusqu'à 2 GΩ / 10 kΩ à 1 MΩ / ±(5 % de l'affichage + 3 digits)
- Courant de court-circuit : ≤ 3 mA
- Mesure de mise à la terre : Mesure de mise à la terre 3 pôles: 0,50 Ω à 40 Ω / 0,01 Ω / ±(2 % de l'affichage + 10 digits)
- 40 Ω à 15 kΩ / 0,1 Ω à 1 Ω / ±(2 % de l'affichage + 2 digits)
- Plage de mesure / résolution/ précision : 15 kΩ à 40 kΩ / 10 Ω / ±(10 % de l'affichage + 2 Digits)
- Autres données : résistance d'isolement RH& RS (jusqu'à 40 kΩ)
- Ufk : conforme à SEV 3569
- Mise à la terre sélective 1 sonde : 0,20 Ω à 39,99 Ω - 40 Ω à 399,9 Ω / 0,01 Ω – 0,1 Ω / ±(10 % de l'affichage +10 Digits) (Isel avec pince)
- Mesure de l'impédance de boucle (Zs(L-PE) et Zi (L-N L-L) - Test de mise à la terre sous Tension 1 sonde : mesure à la terre en mode de fonctionnement
- Tension de fonctionnement de l'installation / fréquence : 90 à 500 V / 15,8 à 17,5 Hz - 45 à 65 Hz
- Courant élevé avec résolution FI/RCD (TRIP) Zs (L-PE) & Zi (L-N / L.L)
- Plage de mesure / résolution / précision : courant de contrôle maximal : 7.5A
- (0,050) 0,100 Ω jusqu'à 0,5 Ω / 0,001 Ω / ± (10 % de l'affichage + 20 digits)
- 0,5 Ω à 3,999 Ω / 0,001 Ω / ± (5 % de l'affichage + 20 digits)
- 3,999 jusqu'à 39.99 seulement Ω / 0,01 Ω / ± (5 % de l'affichage + 2 digits)
- 39.99 seulement Ω à 399,99 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
- Sans déclenchement FI/RCD (NO TRIP) (uniquement Zs L-PE) test courant : 6 mA – 9 mA – 12 mA
- 0,20 Ω à 0,99 Ω / 0,01 Ω / ± (15 % de l'affichage + 10 digits)
- 1,00 à 0-1.99 Ω / 0,01 Ω / ± (15 % de l'affichage + 3 digits)
- 2,00 jusqu'à 39.99 seulement Ω / 0,01Ω / ± (10 % de l'affichage + 3 digits)
- 40.00 Ω à 399,9 Ω / 0,1 Ω / ± (5 % de l'affichage + 2 digits)
- 400 à 3 999 Ω / 1 Ω / ± (5 % de l'affichage + 2 digits)
- Calcul courant court-circuit Ik (PFC (ZS)), I Sc PSCC (Zi) 0.1 A à 20 kA
- Tableau de sauvegarde de l'appareil : oui
- Chute de tension ΔU% (ZI) : -40 % jusqu'à +40%
- Autres fonctions : mesure de la part ohmique et inductive des impédances Zs et Zi
- Test disjoncteur RCD/FI type B : tension de fonctionnement du système/fréquence : 90V à 275V / 15.8 Hz à 17.5 Hz et 45Hz jusqu'à 65 Hz
- IΔn : Range/Impulsion 2x IΔn Impulsions 4 x IΔn: 10/30/100/300/500 mA; 10/30/100 mA impulsions 4 IΔn; Durée : 150 ms à 4 x IΔn ou 300 ms à 2 x IΔn
- Test de rampe : de 0,2 x IΔn jusqu'à 2,2 x IΔn
- Test déclenchement : 2 x IΔn IΔN : ≤ 200 mA : 2,2 x 2 x IΔn, IΔN > 200 mA 1,1 x 2 x IΔn
- Test déclenchement : 4 x IΔn IΔN : ≤ 100 mA : 2,2 x 4 IΔN
- Autres mesures : courant à l'aide d'une pince mapèremétrique C177/C177A: 5,0 mA à 199,9 A (C177A)
- Courant à l'aide d'une pince ampèremétrique MN77 : 0 à 55V AC/DC/DC et 15.8 à 500 Hz
- Tension : 0 à 550 V AC/DC / DC et 15,8 à 500 Hz
- Fréquence : de 10 à 500 Hz
- Ordre des phases de 20 à 500 V AC
- Uniphasé de 0 kW à 110 KW - Courant triphasé de 0 à 330 kW, affichage simultané de la forme de l'onde pour le courant et la tension.
- Oscillations harmoniques : courant et tension / jusqu'au 50 ème ordre /THD-F/THD-R.
- Type de produit
Kit testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT III 600 V
CAT VI 300 V
- Interfaces
USB
- Dim.
(L x l x H) 128 x 280 x 190 mm
- Poids
2.2 kg
IP53
- Gamme de mesure (VDE)
Résistance de terre
Résistance du conducteur de protection
résistance d'isolation
Impédance de boucle
Puissance
Tension
Courant
Test RCD (AC, A, F, B, B+, EV)
- Norme DIN
DIN IEC 60364
DIN EN 61557
- Type d'affichage
numérique (LCD)
- Largeur
280 mm
- Hauteur
190 mm
- Longueur
128 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation par accu
- Mémoire (emplacements)
1000
- Mémoire
oui
- Type
C.A 6117 + Software Dataview
- Norme VDE
0100
0105
0413
- Spécificités
test RCD/FI
puissance, harmoniques
avec logiciel
- Alim.
Accu Li-ion 10,8 V/5.8 Ah
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1270998 Chauvin Arnoux C.A 6117 + Software Dataview Kit testeur d'installation Norme VDE 0100, 0105, 0413
Fiche technique 1270998 Chauvin Arnoux C.A 6117 + Software Dataview Kit testeur d'installation Norme VDE 0100, 0105, 0413
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1270998 Chauvin Arnoux C.A 6117 + Software Dataview Kit testeur d'installation Norme VDE 0100, 0105, 0413
Conseils d'utilisation et de sécurité 1270998 Chauvin Arnoux C.A 6117 + Software Dataview Kit testeur d'installation Norme VDE 0100, 0105, 0413
Description
Testeur d'installation multifonction. Idéal pour sécuriser vos installations électroniques. Profitez de cet appareil multifonction puissant.
Modèle
- Conforme aux normes internationales : DIN VDE 0100-600 / DIN VDE 0105 -100 /DIN VDE 0413, EN 61557, IEC 60361-6, ÖVE/ÖNORM E 8001, NIN/NIV
- Technique de raccordement fiable et efficace.
- Adapté aux systèmes : TT, TN ou IT
- Test de RCD / FI Type A, AC, B
- Tableaux de Sauvegarde pour une lecteur rapide des résultats sur l'appareil
- Un accu Li-Ion offrira une autonomie plus élevée à l'appareil
- Mesures : tension, courant, puissance, forme de l'onde et oscillations harmoniques
- Mesure de la chute de tension pour une bonne dimensionnement de la coupe transversale
- Mesure de la boucle, résolution 1 mΩ
- Testeur d'installation multifonction 3 niveaux, 600V, cat III
- 17 fonctions sur un seul appareil.
Contenu de la livraison
- Etui de transport
- Adaptateur secteur et chargeur type 2
- Pack d'accus Li-Ion
- Câble USB A/B 180 m avec ferrite
- Câble de mesure 3 pôles (Rouge, bleu, vert)
- 3 pointes de touche Ø 4 mm (rouge, bleu et vert)
- 3 pinces crocodiles (rouge, bleu et vert)
- 2 cordons de mesure de sécurité 3 m (coudé-droit rouge et noir)
- Cordon secteur à trois pôles
- Câble secteur Euro 2 pôles
- Sonde de la télécommande
- Dragonne
- Film de protection pour écran déjà posé
- Bandoulière pour utilisation mains-libres (4 points)
- Logiciel ICT pour export des données sur CD-ROM
- 6 mode d'emploi sur CD (1 par langue).
- Fiche technique de sécurité (20 langues)
