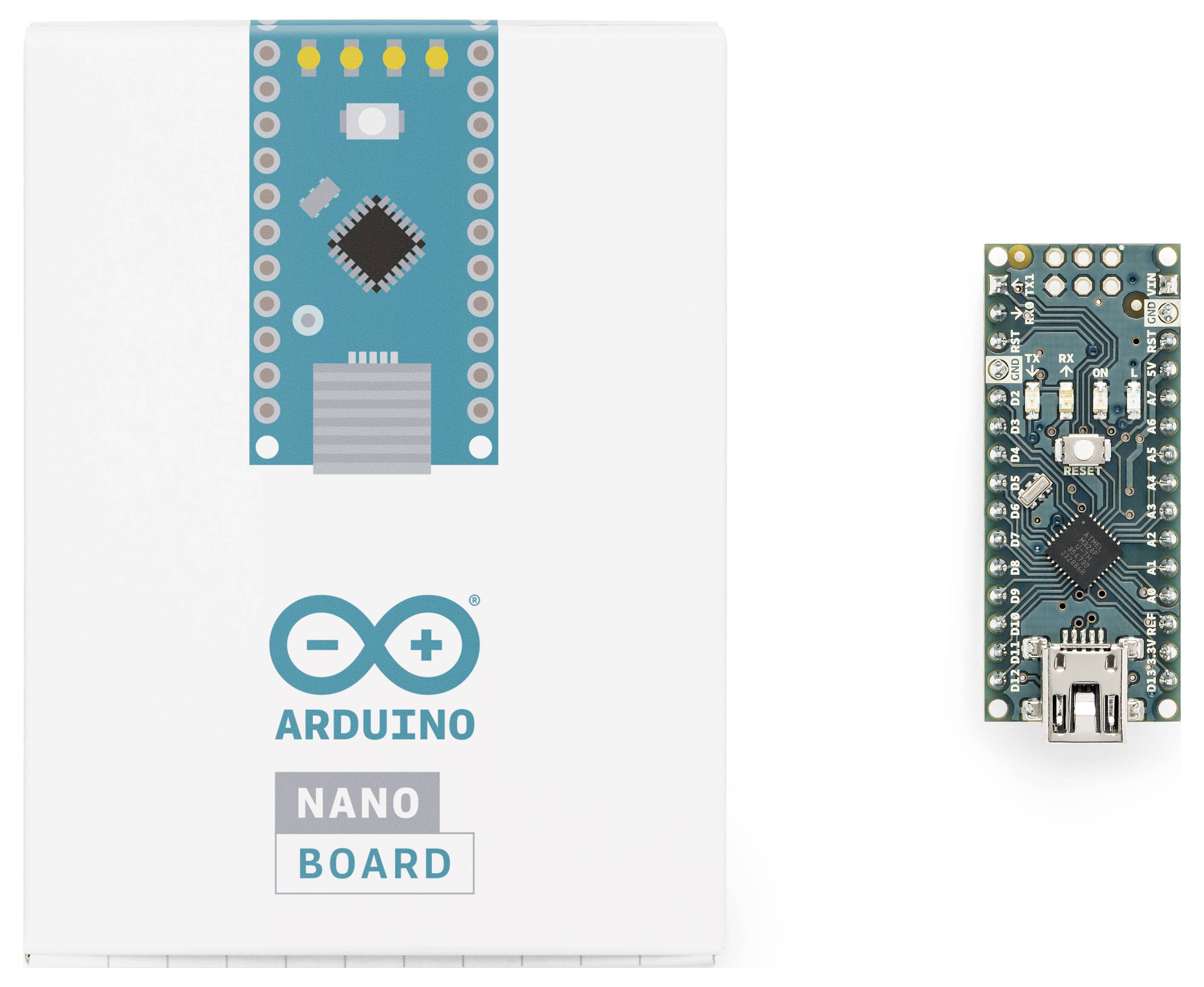

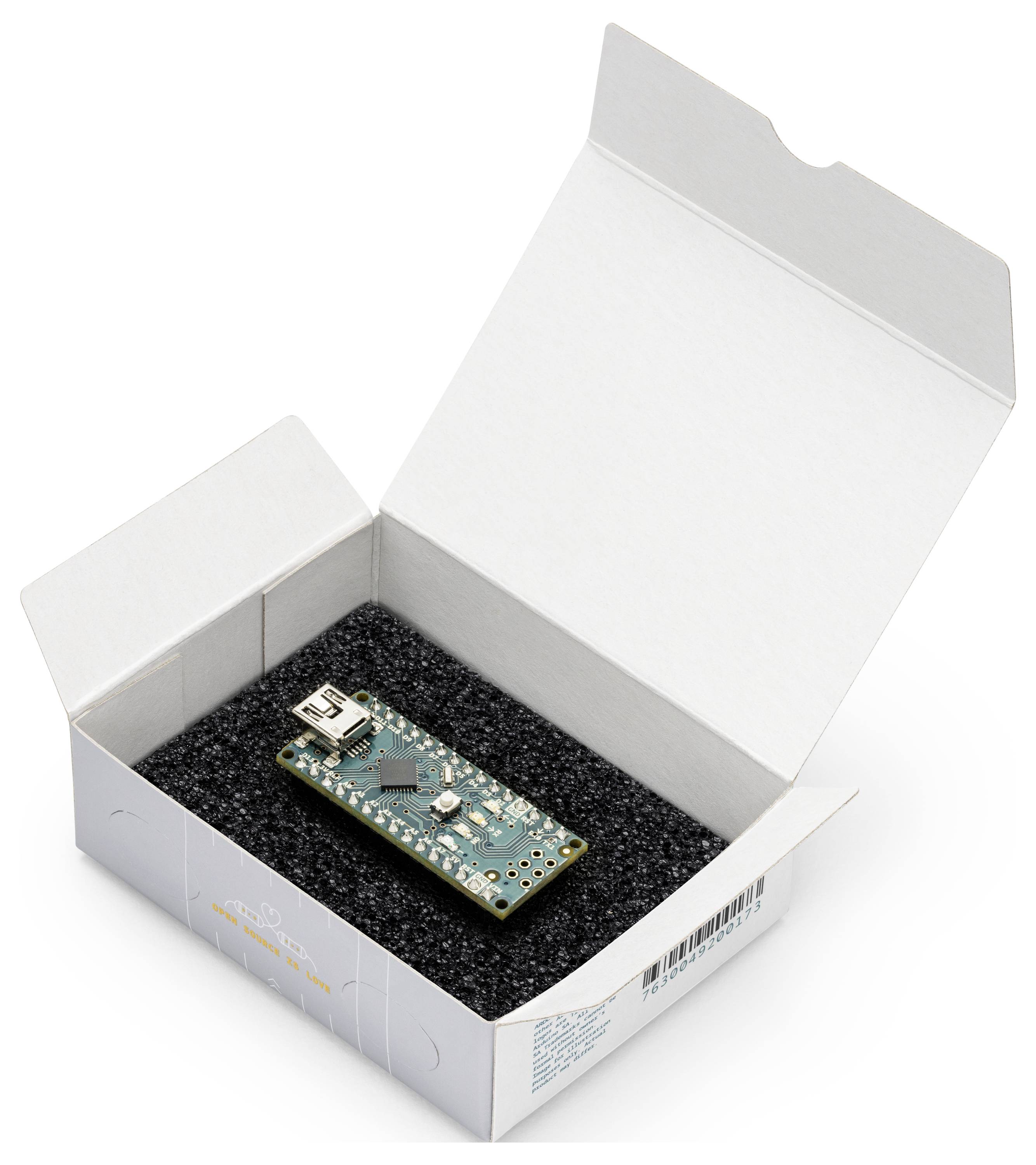

Carte microcontrôleur Arduino ATMega328
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
354 pièce(s)
Nombre
Total (CHF 21.23 / pièce(s))
CHF
Points forts & détails
Nano Board
- Développée spécialement pour travailler avec des cartes enfichables
- Adaptée à presque tous les systèmes de connexion courants
- Mêmes fonctions que la carte UNO malgré sa forme compacte
Caractéristiques techniques
- RAM : 2 Ko
- EPROM : 1 Ko
- Fréquence d'horloge : 16 MHz
- LED : RXD, TXD, Power, Pin 13
- Dimensions : 0.73" x 1.70" (environ 1,85 cm x 4,3 cm)
- Courant maximal par broche E/S : 40 mA
- Charge maximale de la sortie 3,3 V : 50 mA.
- Série
Core
Nano
- Type de produit
Carte
- Architecture
8-bit
- Interfaces
mini-USB
ISP
I²C
SPI™
Série
ICSP
- Série
ATMega328
- Nombre d'entrées analogiques
8
- Nombre de sorties analogiques
6
- Nombre d'entrées numériques
14
- Nombre d'entrées numériques
14
- Nombre I/O
14
- EEPROM
1 kB
- Courant de sortie (max.)
50 mA
- Tension de sortie maximale
5 V
- Tension de sortie minimale
0 V
- Tension de fonctionnement
5 V
- Entrée de tension (max.)
12 V
- Entrée de tension (min.)
7 V
Documents & téléchargements
Fiche technique
Fiche technique 1172623 Carte microcontrôleur Arduino ATMega328
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1172623 Carte microcontrôleur Arduino ATMega328
Description

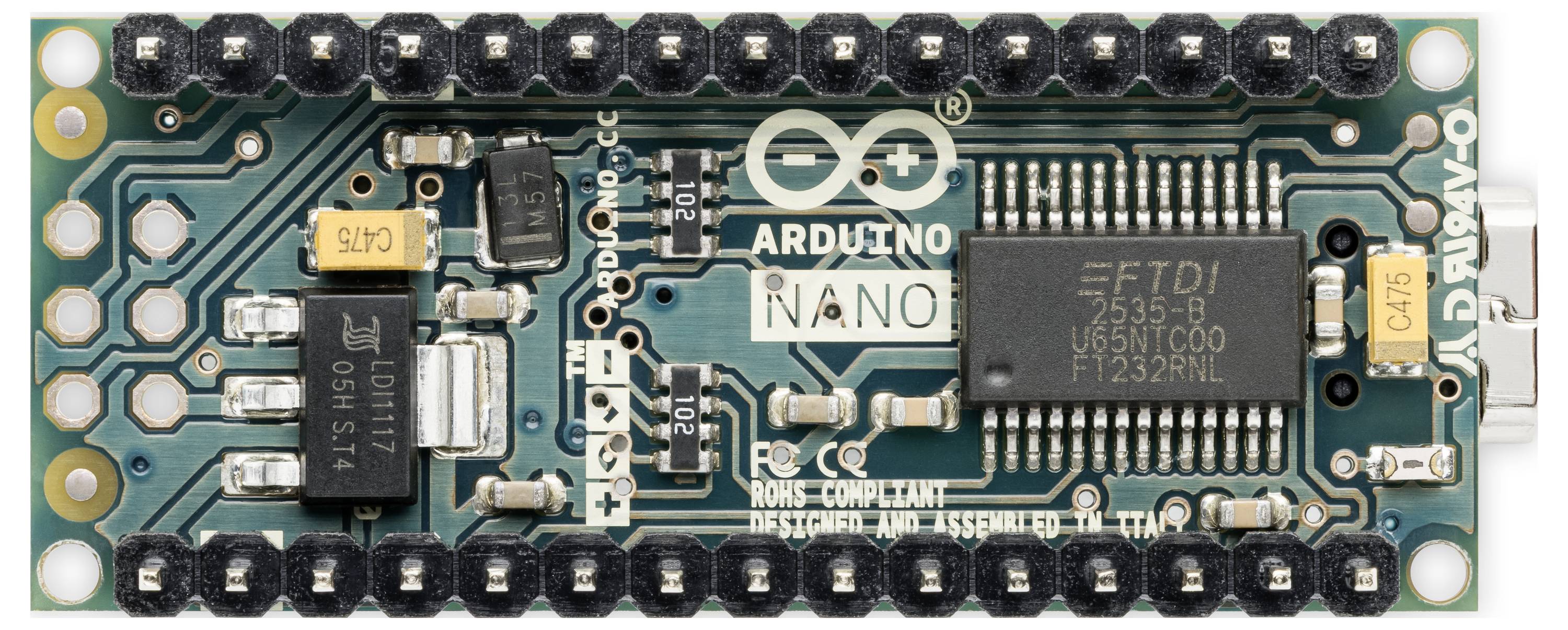

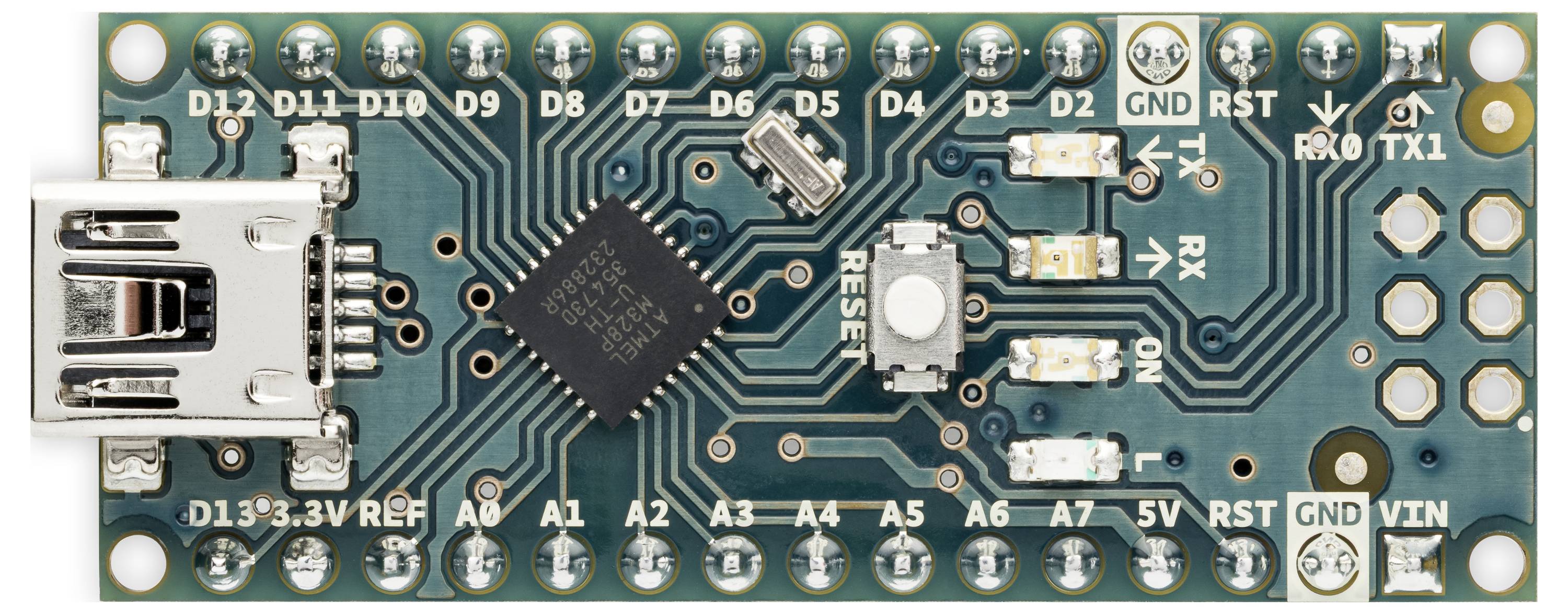

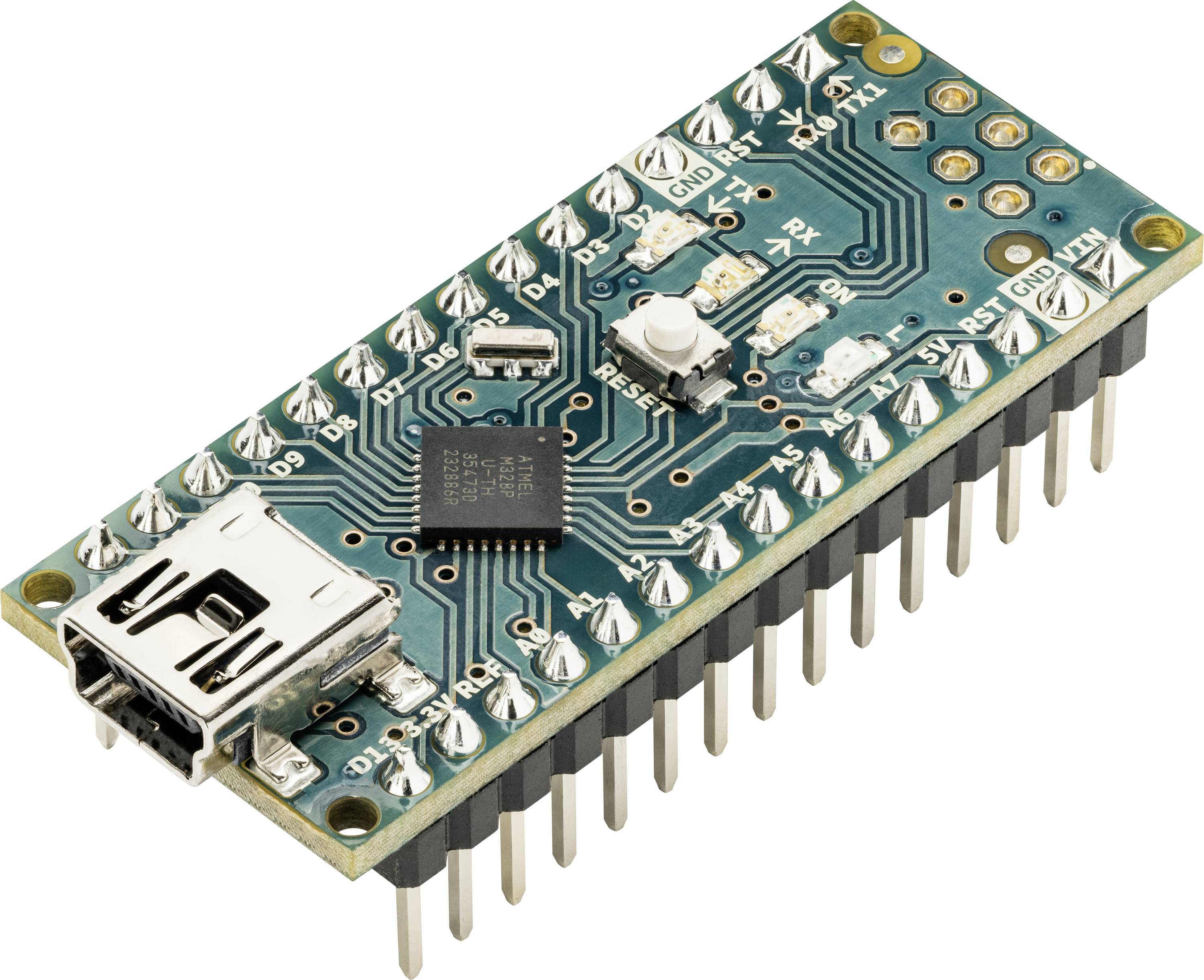

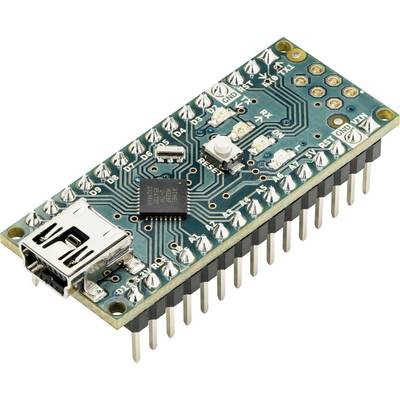

La carte Nano est une petite carte Arduino, développée spécialement pour travailler avec des cartes enfichables. Grâce à ses broches disposées vers le bas sur les et à sa taille pratique, elle convient pour presque tous les systèmes de connexion courants. Elle vous permettra de mettre sur pied de nouveaux projets et de concrétiser toutes vos idées.
Malgré son design compact, la fonctionnalité de la carte Nano correspond presque à celui d'une Arduino Uno. Ceci est principalement dû à la puissance du type de microcontrôleur ATmega328 qui a fait ses preuves sur plusieurs cartes Arduino. La prise mini-USB permet d’alimenter en courant la carte et le circuit et de transférer facilement de nouveaux programmes vers le contrôleur.
Malgré son design compact, la fonctionnalité de la carte Nano correspond presque à celui d'une Arduino Uno. Ceci est principalement dû à la puissance du type de microcontrôleur ATmega328 qui a fait ses preuves sur plusieurs cartes Arduino. La prise mini-USB permet d’alimenter en courant la carte et le circuit et de transférer facilement de nouveaux programmes vers le contrôleur.
