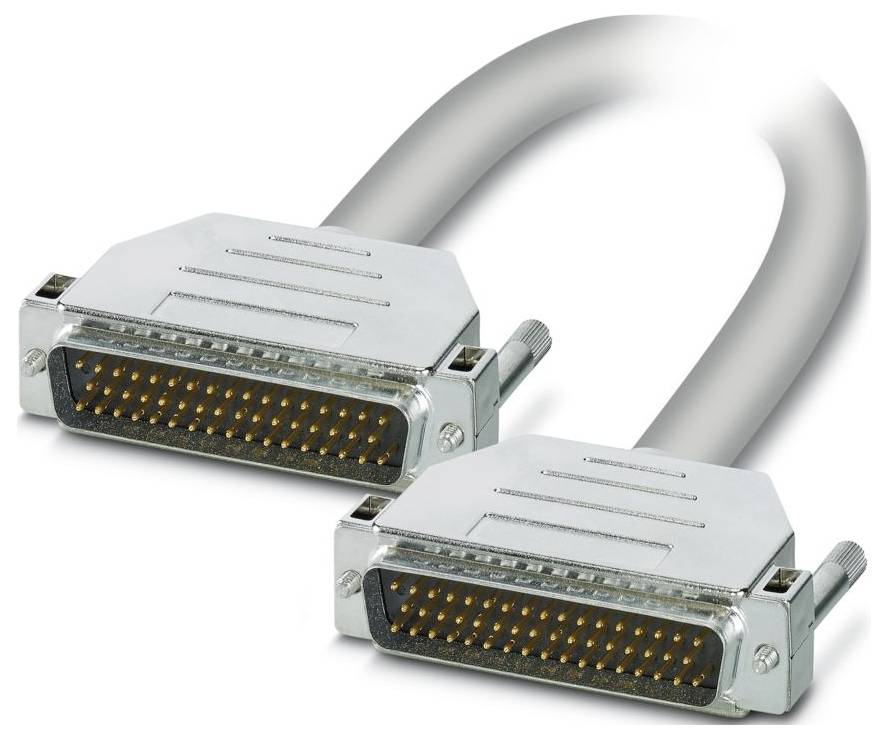

Câble ; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Longueur de câble
1 m
Connexion
barrette D-sub
Nombre total de pôles
50
Référence fabricant
2305693
Fiche technique (PDF)
20 pièce(s)
Nombre
Total (CHF 110.96 / pièce(s))
CHF 110.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble ;
- Phoenix Contact CABLE-D50SUB/S/S/100/KONFEK/S 2305693
- Contenu: 1 pc(s)
Caractéristiques techniques
- Nombre de pôles : 50
- Type de raccordement : barre mâle D-SUB
- Filetage à vis : UNC 4-40
- Couple de serrage : 0,2 Nm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Diamètre extérieur du câble : 12,40 mm ± 0,5 mm
- Pas : 2,77 mm
- Raccordement conforme à la norme : IEC 60807-2 ; DIN 41652
- Manteau extérieur, matériau : PVC semi-rigide
- Échelle de matériau : toron cu nu
- Longueur de câble : 1 m
- Section du conducteur: 50x 0,25 mm²
- Résistance de la ligne : ≤ 80 Ω/km (à 20 °C)
- Manteau extérieur, couleur : gris
- Résistance d'isolement: ≥ 20 MΩ*km (à 20 °C)
- Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
- UL AWM Style: 2464/1061
- Blindé : Oui
- Type de câble : 50X0.25 [PVC]
- Câble de signal : 14 x 0,15 mm
- Ligne de signal AWG: 24
- Diamètre de la veine avec isolation : 1,2 mm ±0,05 mm
- Rayon de courbure le plus petit, fixé de manière fixe : 106 mm
- Rayon de courbure le plus petit, déplacement : 200 mm
- Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
- Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
- Nombre de connexions : 1
- Mode de fonctionnement nominal : 100 % ED
- Cycles d'enfichage: > 200
- Raccordement 1 : Raccordement 1
- Raccordement 2 : Raccordement 2
- Liberté halogène : Non
- Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
- Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
- Type de conducteur : câble rond confectionné blindé
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Courant (par chemin) : ≤ 2 A (à l'état roulé, voir Derating)
- Code couleur: Monoconducteur: Code couleur: Monoconducteur
- BLANC : D-SUB50 (1) = D-SUB50 (1)
- MARRON : D-SUB50 (2) = D-SUB50 (2)
- VERT : D-SUB50 (3) = D-SUB50 (3)
- JAUNE : D-SUB50 (4) = D-SUB50 (4)
- GRIS : D-SUB50 (5) = D-SUB50 (5)
- ROSE: D-SUB50 (6) = D-SUB50 (6)
- BLEU : D-SUB50 (7) = D-SUB50 (7)
- ROUGE : D-SUB50 (8) = D-SUB50 (8)
- NOIR : D-SUB50 (9) = D-SUB50 (9)
- 50X0.25 [PVC]: 50X0.25 [PVC]
- VIOLET: D-SUB50 (10) = D-SUB50 (10)
- Gris-rose: D-SUB50 (47) = D-SUB50 (47)
- Rouge-bleu : D-SUB50 (12) = D-SUB50 (12)
- Blanc-vert : D-SUB50 (49) = D-SUB50 (49)
- Brun-vert : D-SUB50 (14) = D-SUB50 (14)
- Blanc-jaune : D-SUB50 (15) = D-SUB50 (15)
- Jaune-marron : D-SUB50 (16) = D-SUB50 (16)
- Blanc-gris : D-SUB50 (17) = D-SUB50 (17)
- Gris-marron : D-SUB50 (18) = D-SUB50 (18)
- Blanc-rose : D-SUB50 (19) = D-SUB50 (19)
- Rose-brun : D-SUB50 (20) = D-SUB50 (20)
- Blanc-bleu : D-SUB50 (21) = D-SUB50 (21)
- Brun-bleu : D-SUB50 (22) = D-SUB50 (22)
- Blanc-rouge : D-SUB50 (23) = D-SUB50 (23)
- Brun-rouge : D-SUB50 (24) = D-SUB50 (24)
- Blanc-noir : D-SUB50 (25) = D-SUB50 (25)
- Brun-noir : D-SUB50 (26) = D-SUB50 (26)
- Gris-vert : D-SUB50 (27) = D-SUB50 (27)
- Jaune-gris : D-SUB50 (28) = D-SUB50 (28)
- Rose-vert : D-SUB50 (29) = D-SUB50 (29)
- Jaune-rose: D-SUB50 (30) = D-SUB50 (30)
- Vert-bleu : D-SUB50 (31) = D-SUB50 (31)
- Jaune-bleu : D-SUB50 (32) = D-SUB50 (32)
- Vert-rouge : D-SUB50 (33) = D-SUB50 (33)
- Jaune-rouge : D-SUB50 (34) = D-SUB50 (34)
- Vert-noir : D-SUB50 (35) = D-SUB50 (35)
- Jaune-noir : D-SUB50 (36) = D-SUB50 (36)
- Gris-bleu : D-SUB50 (37) = D-SUB50 (37)
- Rose-bleu : D-SUB50 (38) = D-SUB50 (38)
- Gris-rouge : D-SUB50 (39) = D-SUB50 (39)
- Rose-rouge: D-SUB50 (40) = D-SUB50 (40)
- Gris-noir : D-SUB50 (41) = D-SUB50 (41)
- Rose-noir : D-SUB50 (42) = D-SUB50 (42)
- Bleu-noir : D-SUB50 (43) = D-SUB50 (43)
- Rouge-noir : D-SUB50 (44) = D-SUB50 (44)
- Blanc-brun : D-SUB50 (45) = D-SUB50 (45)
- Jaune-vert : D-SUB50 (46) = D-SUB50 (46)
- Bleu-rouge : D-SUB50 (48) = D-SUB50 (48)
- Vert-marron : D-SUB50 (50) = D-SUB50 (50)
- Type de produit
Câble de raccordement
- Longueur de câble
1 m
- Connexion
barrette D-sub
- Nombre total de pôles
50
- Référence fabricant
2305693
- Contenu
1 pc(s)
- Matériau
PVC
- Nombre de pôles
50
- Type
CABLE-D50SUB/S/S/100/KONFEK/S
- Longueur
1 m
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3578849 Câble ; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3578849 Câble ; CABLE-D50SUB/S/S/100/KONFEK/S Phoenix Contact Contenu: 1 pc(s)
Description
Câble rond blindé confectionné ; raccord 1 : barre mâle D-SUB (1 x 50 broches) ; raccord 2 : barreau mâle D-SUB (1 x 50 broches) ; longueur du câble : 1 m
