Name: Boîtier mâle (platine) série 2092 WAGO 2092-1172-200 Nbr total de pôles 2 Pas: 5 mm 200 pc(s)
Brand: WAGO
SKU: 654871
Availability: BackOrder

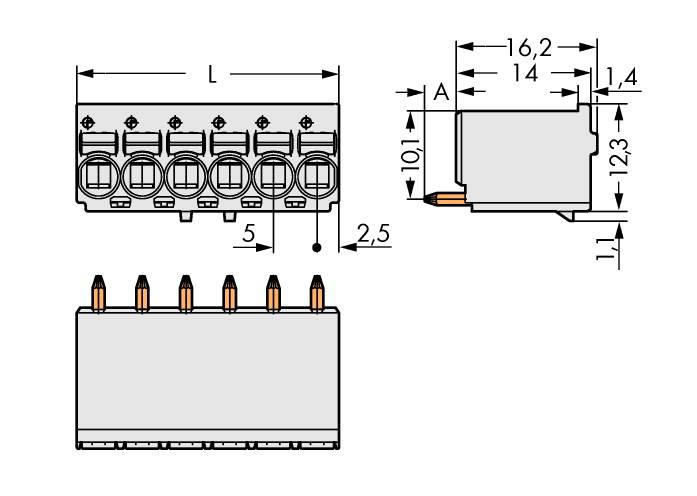

Connecteur électrique à six bornes, vue de côté et de face avec dimensions en millimètres, montrant la disposition et les tailles.

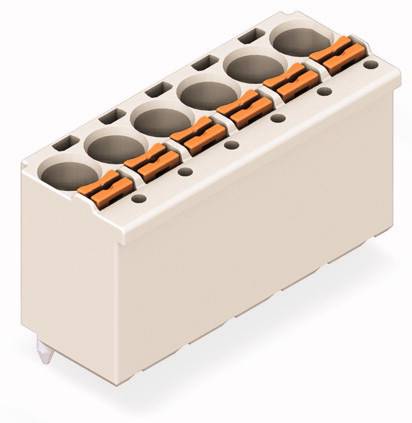

Un bloc de raccordement électrique rectangulaire avec six ouvertures rondes disposées en deux rangées et des bornes oranges, boîtier de couleur beige.

1/2

Type de produit

Boîtier mâle (platine)

Forme

Barrette mâle droite

Nbr de rangées

Série

série 2092

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 16 décembre

Conditionnements

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 1.68 / pièce(s))

CHF 539.95

-38 %

CHF 335.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Système de connecteurs picoMAX® eCOM®

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 2

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: Barrette mâle droite

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Dimension grille: 5 mm

Nombre de pôles par rangée: 2

Nbr total de pôles: 2

Largeur: 16.20 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Contenu: 200 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 10.00 mm

Dim.: (L x l x H) 10.00 x 16.20 x 13.40 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 2092-1172-200

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 13.40 mm

Longueur: 10.00 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Sens d'enfichage: à la verticale par rapport à la platine

Type: 2092-1172

UNOM: 320 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: non pertinent
