Name: Boîtier femelle pour platines série 734 WAGO 734-466 Nbr total de pôles 6 Pas: 3.50 mm 100 pc(s)
Brand: WAGO
SKU: 544112
Availability: BackOrder

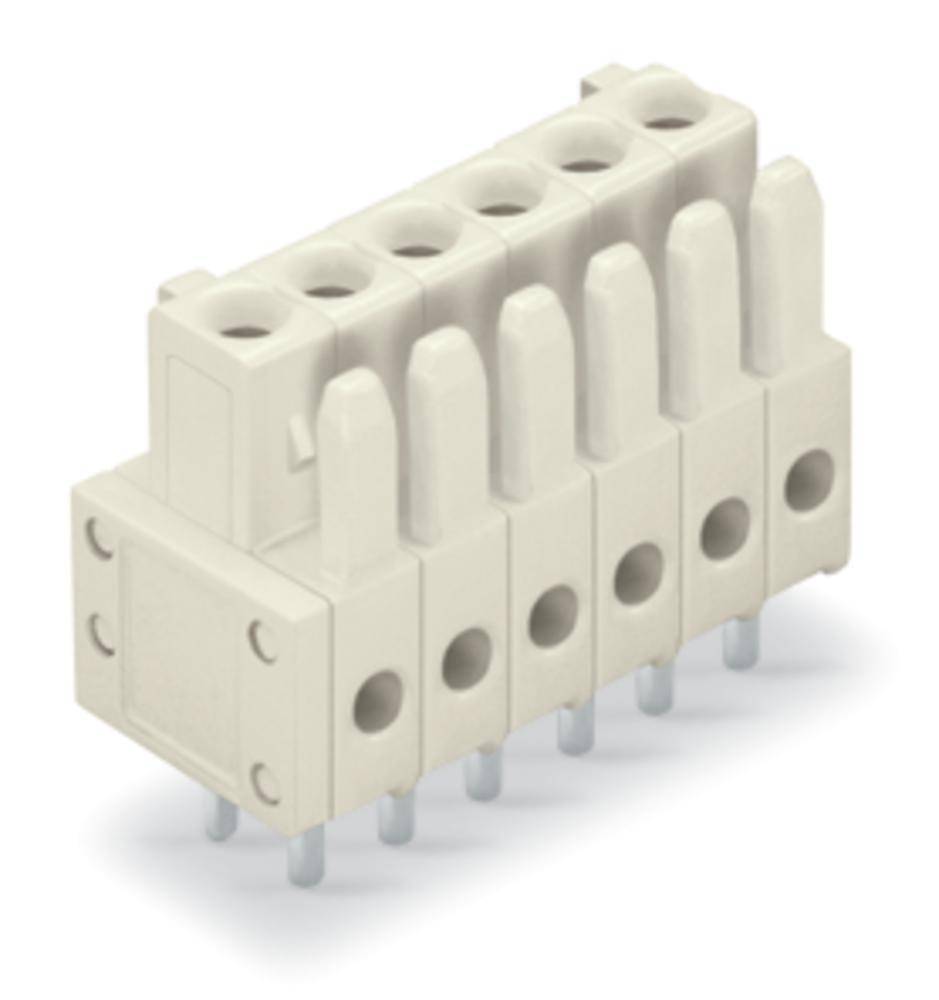

Connecteur à six pôles, orienté verticalement, pour montage sur circuit imprimé, boîtier en plastique beige.

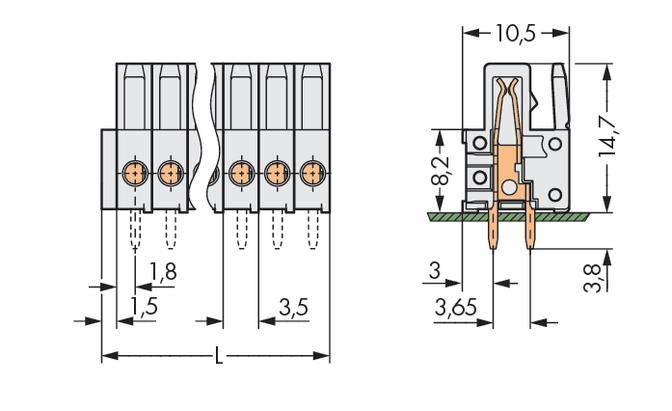

Dessin technique d'un connecteur avec des dimensions précises en millimètres. Présente une vue de face et une vue latérale avec des mesures détaillées.

Courbe de déclassement des barrettes à ressort de 2, 4, 6, 12 et 24 pôles. Montre la réduction du courant en fonction de la température ambiante de -20°C à 110°C.

1/3

Type de produit

Boîtier femelle pour platines

Forme

embase femelle, verticale

Nbr de rangées

Série

série 734

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 3.26 / pièce(s))

CHF 325.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur femelle MCS MINI

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 6

Caractéristiques techniques

CONNECT FEM 3,5MM 6 P PI GRIS-CLAIR

Type de produit: Boîtier femelle pour platines

Forme: embase femelle, verticale

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 734

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 6

Nbr total de pôles: 6

Largeur: 22.50 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 100 pc(s)

Dim.: (L x l x H) 10.50 x 22.50 x 18.50 mm

Connexion: pour circuits imprimés

Matériau boîtier: PA 66

Référence fabricant: 734-466

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: alliage de cuivre

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 18.50 mm

Longueur: 10.50 mm

Sens d'enfichage: à la verticale par rapport à la platine

Type: 734-466

INOM: 10 A

Pôle(s): 6

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-470 50 St.

Code produit :544121

Livraison le ven. 11 décembre

Conrad Electronic

36.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 263.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-470/037-000 50 St.

Code produit :544122

Livraison le ven. 11 décembre

Conrad Electronic

46.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 281.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 12 Rastermaß: 3.50 mm 734-472 50 St.

Code produit :544123

Livraison le ven. 11 décembre

Conrad Electronic

43.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 12 Rastermaß: 3.50 mm 734-472/037-000 50 St.

Code produit :544125

Livraison le ven. 11 décembre

Conrad Electronic

53.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 331.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 13 Rastermaß: 3.50 mm 734-473 50 St.

Code produit :544126

Livraison le ven. 11 décembre

Conrad Electronic

47.00 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 339.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 14 Rastermaß: 3.50 mm 734-474 50 St.

Code produit :544127

Livraison le ven. 11 décembre

Conrad Electronic

50.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 361.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 14 Rastermaß: 3.50 mm 734-474/037-000 25 St.

Code produit :544129

Livraison le ven. 11 décembre

Conrad Electronic

60.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 16 Rastermaß: 3.50 mm 734-476 25 St.

Code produit :544130

Livraison le ven. 11 décembre

Conrad Electronic

57.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 16 Rastermaß: 3.50 mm 734-476/037-000 25 St.

Code produit :544131

Livraison le ven. 11 décembre

Conrad Electronic

67.80 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 215.95^*

WAGO Buchsengehäuse-Platine 734 Polzahl Gesamt 18 Rastermaß: 3.50 mm 734-478 25 St.

Code produit :544132

Livraison le ven. 11 décembre

Conrad Electronic

64.50 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 233.95^*

Documents & téléchargements

Fiche technique

Fiche technique 544112 Boîtier femelle pour platines série 734 WAGO 734-466 Nbr total de pôles 6 Pas: 3.50 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544112 Boîtier femelle pour platines série 734 WAGO 734-466 Nbr total de pôles 6 Pas: 3.50 mm 100 pc(s)

Description

Avec broches à souder droites, 6 pôles, pas 3,5 mm, 100% protégé contre l'inversion, broche à souder 0,9 mm x 0,9 mm, avec possibilité de codage, avec 2 crochets d'arrêt, gris clair.

Description

Avec broches à souder droites, 6 pôles, pas 3,5 mm, 100% protégé contre l'inversion, broche à souder 0,9 mm x 0,9 mm, avec possibilité de codage, avec 2 crochets d'arrêt, gris clair.
