Boîte à décades Cosinus R1-1000 1 Ω - 11.11111 M Ω 250 V
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
6 pièce(s)
Nombre
Total (CHF 318.18 / pièce(s))
CHF 318.18
excl. TVA
Livraison gratuite
Plus que 6 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

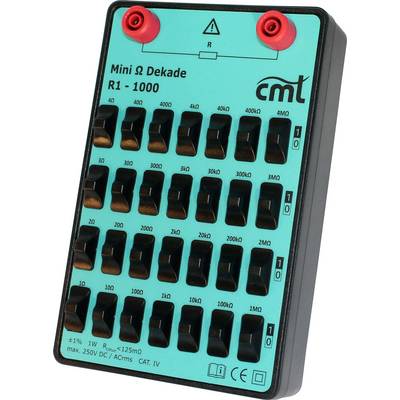

Boîte à décade de résistances R1-1000
- Plage 1 ohm - 11,11111 mégohms
- Charge admissible 1 W
- Max. 250 VAC/DC
Caractéristiques techniques
- Charge admissible 1 W
- Tolérance 1 %
- Coefficient de température 50 ppm
- Résistance résiduelle 125 milliohms
- Max. 250 VAC/DC
- Plage de réglage
1 Ω - 11.11111 M Ω
- Étapes de réglage
1 Ω
- Tension de raccord. max.
250 V
- Dim.
(L x l x H) 170 x 110 x 23 mm
- Poids
285 g
- Hauteur
23 mm
- Longueur
170 mm
- Largeur
110 mm
d'usine (sans certificat)
- Fonctions
Résistance
- Catégorie de mesure
CAT IV 300 V
- Tolérance
1 %
1 W
- Précision
1 %
- Connexion
Douilles de sécurité de 4 mm
- Type de produit
Boîte à décades de résistances
Documents & téléchargements
Fiche technique
Fiche technique 101389 Boîte à décades Cosinus R1-1000 1 Ω - 11.11111 M Ω 250 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 101389 Boîte à décades Cosinus R1-1000 1 Ω - 11.11111 M Ω 250 V
Description
La R1 - 1000 dispose de 28 résistances de 1 W connectées en série qui peuvent être activées individuellement avec des interrupteurs coulissants. L'échelonnement des valeurs de résistance en 1 - 2 - 3 - 4 niveaux permet un réglage sans interruption de valeurs de résistance en 7 décades (1 ohm à 11,11111 mégohms). Le réglage de 156 kilohms p. ex. s'effectue en sélectionnant les interrupteurs suivants : 100 kilohms, 40 kilohms + 10 kilohms, 4 kilohms + 2 kilohms. La connexion s'effectue via des douilles de sécurité de 4 mm.
Modèle
- Boîtier solide en plastique ABS
- Interrupteur à glissière à faible résistance
