Name: Barrette mâle (standard) série 2140 WAGO 734-168 Nbr total de pôles 8 Pas: 3.50 mm 100 pc(s)
Brand: WAGO
SKU: 543665
Availability: BackOrder

Un connecteur rectangulaire de couleur beige avec six broches métalliques verticales, positionné sur le côté, sur un fond blanc.

La courbe de déclassement montre la relation entre la température ambiante (°C) et le courant en A pour différentes configurations polaires.

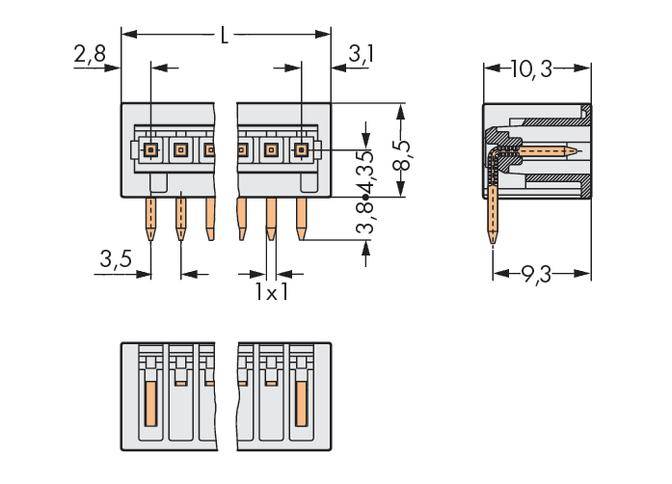

Le diagramme présente un dessin technique d'un connecteur avec ses dimensions. Vue de face, latérale et de dessus avec des mesures en mm.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, coudé

Nbr de rangées

Série

série 2140

Dimension grille

3.50 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 2.04 / pièce(s))

CHF 203.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 8

Caractéristiques techniques

CONNECT.MALE 3,5MM 8-P. AV.PAROI

Type de produit: Barrette mâle (standard)

Forme: mâle, coudé

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 8

Nbr total de pôles: 8

Largeur: 30.4 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 100 pc(s)

Dim.: (L x l x H) 10.3 x 30.4 x 12.3 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyamide

Référence fabricant: 734-168

Couleur: gris clair

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 12.3 mm

Longueur: 10.3 mm

Sens d'enfichage: à l'horizontale par rapport à la platine

Température max.: +100 °C

Température min.: -60 °C

Type: 734-168

Pôle(s): 10

: Flexible PCB-connector

: Grey

: 160 V

: 8

: Pin

: -60-100 °C

: Solder

: V0

: 2.5 kV

: Soldering connection

: Tin

: III

: 2

: 3.5 mm

: 1

: 3.5 mm

: Thermoplastic

: 10 A

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-140/046-000 100 St.

Code produit :543576

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gerade

37.4 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-140/108-000 100 St.

Code produit :543580

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gerade

44.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 375.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170 100 St.

Code produit :543676

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gewinkelt

37.4 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170/105-604 100 St.

Code produit :543679

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gewinkelt

37.4 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170/108-000 100 St.

Code produit :543681

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gewinkelt

44.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 375.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141 100 St.

Code produit :543582

Livraison le mer. 16 décembre

Conrad Electronic

Stecker, gerade

40.9 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/046-000 100 St.

Code produit :543583

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gerade

40.9 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/105-604 100 St.

Code produit :543588

Livraison le ven. 11 décembre

Conrad Electronic

Stecker, gerade

40.9 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 313.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/108-000 100 St.

Code produit :543590

Livraison le mer. 16 décembre

Conrad Electronic

Stecker, gerade

48 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-171 100 St.

Code produit :543682

Livraison le mer. 16 décembre

Conrad Electronic

Stecker, gewinkelt

40.9 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

Documents & téléchargements

Fiche technique

Fiche technique 543665 Barrette mâle (standard) série 2140 WAGO 734-168 Nbr total de pôles 8 Pas: 3.50 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543665 Barrette mâle (standard) série 2140 WAGO 734-168 Nbr total de pôles 8 Pas: 3.50 mm 100 pc(s)

Description

Broche à souder coudée 1 x 1 mm, 8 pôles, pas 3,5 mm, protégé contre l'inversion, avec parois latérales, gris clair.

Ce texte a été traduit par une machine.

Description

Broche à souder coudée 1 x 1 mm, 8 pôles, pas 3,5 mm, protégé contre l'inversion, avec parois latérales, gris clair.

Ce texte a été traduit par une machine.
