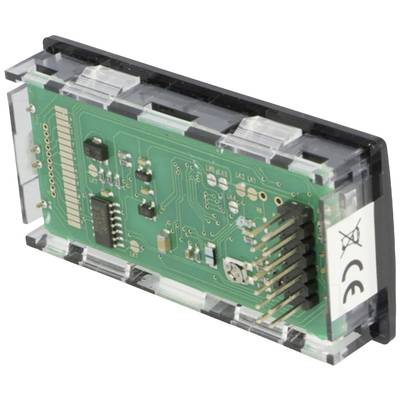

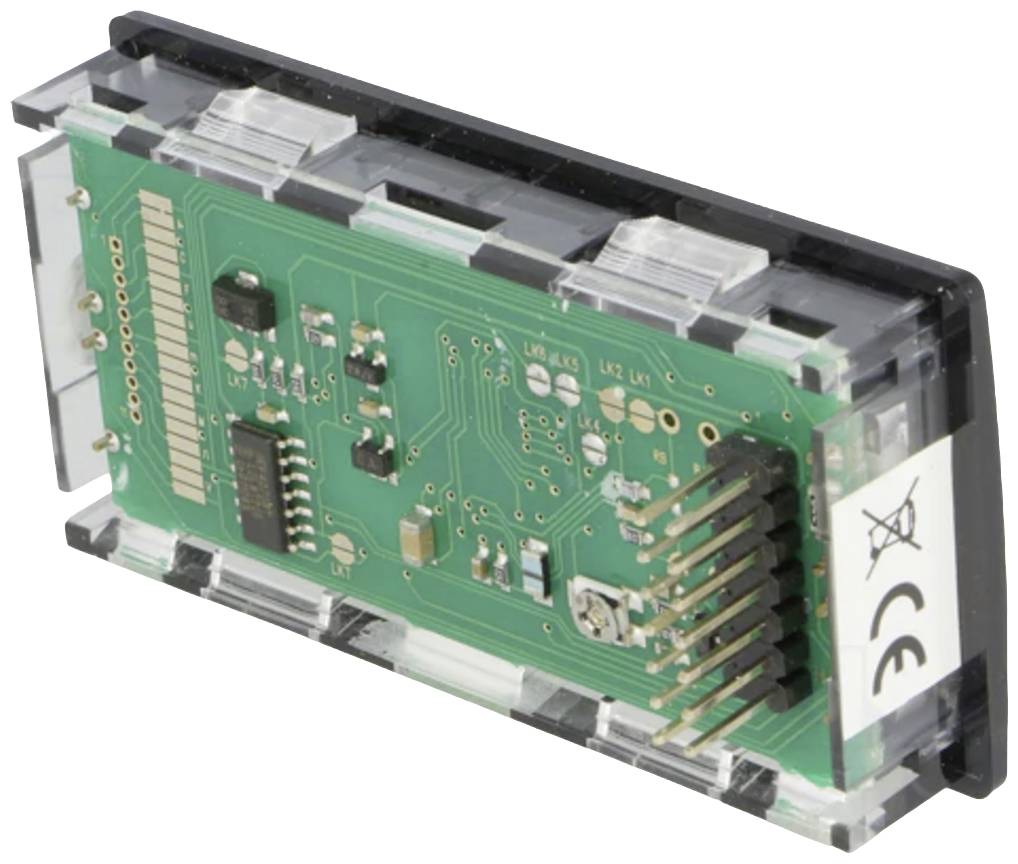

Afficheur LCD TDE Instruments DPM962-TG ± 200 mV Dimensions encastrées 33 x 68 mm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
85 pièce(s)
Nombre
Total (CHF 27.71 / pièce(s))
CHF 31.52
-12 %
CHF 27.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Afficheur LCD
- Tension de fonctionnement 5 V à 9 V DC
- Masse commune de la tension de mesure et de fonctionnement
- Affichage ±199,9
- Précision : ±0,1%
- Symboles ºF, ºC, µ, m, A, V, K, M, Ω sélectionnables individuellement
- Rétroéclairagenoir
- Dimensions encastrées 33 x 68 mm
Caractéristiques techniques
- Type de produit
Appareil de mesure numérique à encastrer
- Fonction de mesure
tension DC
Courant DC
- Plage de mesure (min.)
-0.2 V
- Type
DPM962-TG
- Gamme de mesure (max.)
0.2 V
- Technologie d'écran
LCD
IP65 (façade avant)/IP20 (façade arrière)
- Largeur encastrée
68 mm
- Affichage (nombre de points)
1999
- Hauteur d'encastrement
33 mm
- Tension de fonctionnement
5 V/DC
9 V/DC
- Dim.
(L x l x H) 25 x 72 x 36 mm
- Tension de fonctionnement max.
9 V/DC
- Tension de fonctionnement min.
5 V/DC
- Eclairage écran
vert
- Profondeur d'encastrement
24 mm
- Couleur
noir
- Largeur
72 mm
- Hauteur
36 mm
- Longueur
25 mm
- Largeur du cadre
72 mm
- Hauteur de cadre
0.36 cm
- Affichage (détails)
LCD (à cristaux liquides)
- Dimensions encastrées
33 x 68 mm
- Alim.
5 V/DC (3 - 7 V) ou 9 V/DC (7 - 12 V)
- Consommation électrique
2 mA
- Tolérance
±0,1% (+ 1 digit)
- Gamme d'affichage
0 à 1 999
- Gamme de mesure
± 200 mV
Documents & téléchargements
Fiche technique
Fiche technique 101757 Afficheur LCD TDE Instruments DPM962-TG ± 200 mV Dimensions encastrées 33 x 68 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 101757 Afficheur LCD TDE Instruments DPM962-TG ± 200 mV Dimensions encastrées 33 x 68 mm
Déclaration de conformité
Déclaration de conformité 101757 Afficheur LCD TDE Instruments DPM962-TG ± 200 mV Dimensions encastrées 33 x 68 mm
Description
L'écran encastré LCD Digitale 2000 Count dispose d'un rétroéclairage couleur adapté au montage avant sur un circuit DIN standard. L'appareil peut être utilisé au choix avec 5 ou 9 VDC. Idéal pour une utilisation avec des alimentations ou une seule source de tension. Les symboles pour la représentation de ºF, ºC, µ, m, A, V, K, M, ohm peuvent être sélectionnés individuellement. Vous pouvez réaliser presque n'importe quelle plage de mesure grâce à un montage simple en série des résistances (diviseur de tension, shunt) ou grâce à des adaptateurs disponibles en option.
Modèle
- Linearité ±1 Digit
- Débit d'échantillonnage 3/s (typique)
- Stabilité en température 30 ppm/°C (typique)
- Température de fonctionnement entre 10 et +50 °C.
- Consommation sans rétroéclairage 2 mA
- Impédance d'entrée 100 MΩ
- Affichage ±199,9
- Tolerance ±0,1% (+1 Digit)
- Déviation maximale ±200 mV
- Maintien de la mesure
- Affichage du statut de la batterie.
