Name: ACP CA9PV10-500RA2020 Trimmer à film de carbone hermétique linéaire 0.15 W 500 Ω 220 ° 240 ° 1 pc(s) Piece
Brand: ACP
SKU: 3464524
Availability: BackOrder

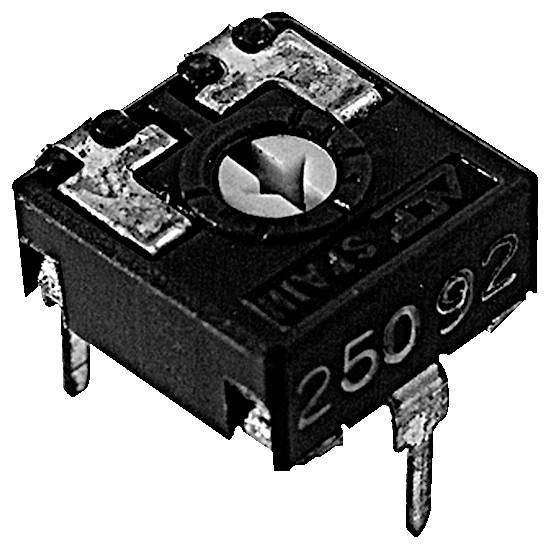

Un composant électronique noir, rectangulaire, doté de trois broches métalliques et d'une tête de vis sur le dessus, portant l'étiquette « 25092 ».

Type d'emballage

Piece

Type de produit

Trimmer à film de carbone

Résistance

500 Ω

Comportement de la résistance

linéaire

Charge admissible

0.15 W

Fiche technique (PDF)

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

200 pièce(s)

Nombre

pièce(s)

Min.: 100

Multiples: 100

Total (CHF 0.2361 / pièce(s))

CHF 23.61

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Régulateur électrique ACP couché RM5/10 500R

Notre service pour vous

Caractéristiques techniques

Application: Les potentiomètres de 9 mm sont principalement utilisés dans les applications de contrôle, dans différents domaines:
• Industrie : minuterie et relais, gradateur, ajustement de puissance
• Appareils électroniques : contrôle du volume, contrôle de la température et sélection de fonctions
• Automobile : régulation de l'éclairage (réglage et détection de position des phares), gradateur, régulateur de chauffage des sièges
Emballage ESD : pas d'ESD
Série : CA9
Forme : horizontale
Axe : fente de flèche
Tolérance de résistance : ±20 %
Courbe de résistance : linéaire
Puissance nominale : 0,15 W
Tension limite : 200 V
Actionnement : par le haut
Angle de rotation mécanique : 240°
Angle de rotation, électrique: 220 °
Résistance à la butée : 5 Ncm
Couple : 2 Ncm

Type d'emballage: Piece

Type de produit: Trimmer à film de carbone

Spécificités: hermétique

Résistance: 500 Ω

Comportement de la résistance: linéaire

Charge admissible: 0.15 W

Tension limite: 200 V

Angle de rotation (électrique): 220°

Angle de rotation (mécanique): 240°

Tolérance +/-: 20 %

Largeur: 10.0 mm

Dimension grille: 10 mm

Dim.: (L x l) 9.8 mm x 10.0 mm

Contenu: 1 pc(s)

Type: CA9PV10-500RA2020

Conforme à la norme RoHS: oui

Longueur: 9.8 mm

Type de montage: montage sur circuit imprimé

Température de fonctionnement (max.): 70 °C

Température de fonctionnement (min.): -25 °C

Homologations: DIN 41450-1-4-5

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Belastbarkeit

Betätigungsart

Drehwinkel (mechanisch)

Widerstand

ACP CA9MH2,5-100KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 100 kΩ 220 ° 240 ° 1 St.

Code produit :3464512

Livraison le ven., 22 janvier 2027

Conrad Electronic

0.15 W

seitlich

240 °

100 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.2361^*

ACP CA9MH2,5-10KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 10 kΩ 220 ° 240 ° 1 St.

Code produit :3464509

Livraison le ven., 8 janvier 2027

Conrad Electronic

0.15 W

seitlich

240 °

10 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.20035^*

ACP CA9MH2,5-1KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 1 kΩ 220 ° 240 ° 1 St.

Code produit :3464507

Livraison le ven. 20 novembre

2200 pièce(s)Conrad Electronic

0.15 W

seitlich

240 °

1 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.2361^*

ACP CA9MH2,5-250KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 250 kΩ 220 ° 240 ° 1 St.

Code produit :3464513

Livraison le ven. 20 novembre

900 pièce(s)Conrad Electronic

0.15 W

seitlich

240 °

250 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.20035^*

ACP CA9MH2,5-25KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 25 kΩ 220 ° 240 ° 1 St.

Code produit :3464510

Livraison le ven. 20 novembre

1100 pièce(s)Conrad Electronic

0.15 W

seitlich

240 °

25 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.20035^*

ACP CA9MH2,5-500KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 500 kΩ 220 ° 240 ° 1 St. Piece

Code produit :3464514

Livraison le ven. 20 novembre

2100 pièce(s)Conrad Electronic

0.15 W

seitlich

240 °

500 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.2361^*

ACP CA9MH2,5-50KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 50 kΩ 220 ° 240 ° 1 St.

Code produit :3464511

Livraison le jeu., 14 janvier 2027

Conrad Electronic

0.15 W

seitlich

240 °

50 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.20035^*

ACP CA9MH2,5-5KA2020 Kohleschicht-Trimmer linear 0.15 W 5 kΩ 1 St.

Code produit :3464508

Livraison le ven. 20 novembre

2600 pièce(s)Conrad Electronic

0.15 W

5 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.20035^*

ACP CA9MV10-100KA2020 Kohleschicht-Trimmer gekapselt linear 0.15 W 100 kΩ 220 ° 240 ° 1 St.

Code produit :3464519

Livraison le ven. 20 novembre

3500 pièce(s)Conrad Electronic

0.15 W

oben

240 °

100 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.2361^*

ACP CA9MV10-1KA2020 Kohleschicht-Trimmer gekapselt linear 0.25 W 1 kΩ 220 ° 240 ° 1 St.

Code produit :3464515

Livraison le ven. 20 novembre

2500 pièce(s)Conrad Electronic

0.25 W

240 °

1 kΩ

pièce(s)

Min.: 100

Multiples: 100

CHF 0.2361^*

Documents & téléchargements

Fiche technique

Fiche technique 3464524 ACP CA9PV10-500RA2020 Trimmer à film de carbone hermétique linéaire 0.15 W 500 Ω 220 ° 240 ° 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3464524 ACP CA9PV10-500RA2020 Trimmer à film de carbone hermétique linéaire 0.15 W 500 Ω 220 ° 240 ° 1 pc(s) Piece

Description

Échantillon à couche de charbon ACP couché RM5/10mm

Ce texte a été traduit par une machine.

Modèle

• Élément de résistance en film de carbone plastique via un film conducteur très flexible (coupe-couche de charbon)
• Résistant à l'humidité et aux contraintes mécaniques
• Un boîtier entièrement encapsulé empêche la pénétration de poussière, de colophane ou d’autres substances nocives
• Les pièces métalliques en métaux non ferreux empêchent l'oxydation et augmentent la soudabilité
• Très bon contact entre les connecteurs et le substrat réduit la résistance de contact
• Les plastiques utilisés sont résistants aux solutions de nettoyage et difficilement inflammables selon la classe de inflammabilité HB selon UL94
• Course très douce et souple de la meuleuse sur toute la piste
• La forme rectangulaire permet une insertion automatique
• Ponceuse à double contact en position médiane à l'état de livraison
• Position du pointeur lisible sur l'échelle imprimée

Description

Échantillon à couche de charbon ACP couché RM5/10mm

Ce texte a été traduit par une machine.

Modèle

• Élément de résistance en film de carbone plastique via un film conducteur très flexible (coupe-couche de charbon)
• Résistant à l'humidité et aux contraintes mécaniques
• Un boîtier entièrement encapsulé empêche la pénétration de poussière, de colophane ou d’autres substances nocives
• Les pièces métalliques en métaux non ferreux empêchent l'oxydation et augmentent la soudabilité
• Très bon contact entre les connecteurs et le substrat réduit la résistance de contact
• Les plastiques utilisés sont résistants aux solutions de nettoyage et difficilement inflammables selon la classe de inflammabilité HB selon UL94
• Course très douce et souple de la meuleuse sur toute la piste
• La forme rectangulaire permet une insertion automatique
• Ponceuse à double contact en position médiane à l'état de livraison
• Position du pointeur lisible sur l'échelle imprimée
