Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer – Conrad Electronic Schweiz | Conrad CH (DE)

Schwarzes, würfelförmiges Relais mit Aufschrift 'ZETTLER AZ983-1C-24D China 02X7'. Hat vier Metallpins an der Unterseite.

Schwarzes, würfelförmiges Relais mit Aufschrift 'ZETTLER AZ983-1C-24D China 02X7'. Hat vier Metallpins an der Unterseite.

Diagramm eines elektrischen Bauteils mit detaillierten Abmessungen. Maße in Zoll und Millimeter, zeigt verschiedene Komponenten und deren Größe.

'Technische Zeichnung eines quadratischen Bauteils mit Maßen und Bohrungspositionen. Details umfassen Längen- und Toleranzangaben.'

Schaltplansymbol eines Relais mit Anschlüssen 85, 86, 87 und 30. Zeigt die Verbindung und Schaltmechanik im Stromkreis.

1/4

Abbildung ähnlich

Produkt-Art

Kfz-Relais

Nennspannung Spule

12 V/DC

Kontaktart

1 Schließer

Anschluss

Print

Schaltspannung (max.)

75 V/DC

Datenblatt (PDF)

Zettler Electronics

Lieferung Mi., 14. Okt.

194 Stück

Anzahl

Stück

Gesamt (CHF 5.75 / Stück)

CHF 9.70

-41 %

CHF 5.75

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

MINI-ISO KFZ-Relais

Unser Service für Sie

Technische Daten

Isolations-Spannung: (Spule/Kontakt, Kontakt/Kontakt) 500 Vrms
Isolations-Widerstand: (500 V/DC) 100 MΩ
Kontakt-Widerstand: <50 mΩ

Produkt-Art: Kfz-Relais

Typ: AZ983-1A-12D

Besonderheiten: ohne Befestigungswinkel

Nennspannung Spule: 12 V/DC

Kontaktart: 1 Schließer

Kontaktmaterial: Silber-Zinn-Oxyd

Anschluss: Print

Schaltspannung (max.): 75 V/DC

Schaltstrom (max.): 80 A

Schaltstrom Schließer-Kontakt (max.): 80 A

Max. Schaltleistung: 1120 W

Widerstand (Spule): 80 Ω

Min. Temperatur: -40 °C

Max. Temperatur: +85 °C

Breite: 29 mm

Höhe: 28 mm

Länge: 29 mm

Abm.: (L x B x H) 29 x 29 x 28 mm

RoHS-konform: Ja

Typ: AZ983-1A-12D

Dokumente & Downloads

Datenblatt

Datenblatt 507418 Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507418 Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer

Beschreibung

Relais mit hohem Einschaltstrom und einer zulässigen Betriebstemperatur bis zu +85 °C. Gemäß den Normen ISO/TS 16949 und ISO14001, getestet nach den SAEJ2544-Vorgaben.

Hinweise

Strichzeichnung Anschlüsse zeigt Version 1 Wechsler. Bitte Datenblatt beachten. Die Angaben zum Schaltstrom beziehen sich auf den maximalen Schaltstrom. Nähere Spezifikationen entnehmen Sie bitte der umfangreichen Dokumentation, die Ihnen zum kostenlosen Download zur Verfügung steht.

Beschreibung

Relais mit hohem Einschaltstrom und einer zulässigen Betriebstemperatur bis zu +85 °C. Gemäß den Normen ISO/TS 16949 und ISO14001, getestet nach den SAEJ2544-Vorgaben.

Hinweise

Strichzeichnung Anschlüsse zeigt Version 1 Wechsler. Bitte Datenblatt beachten. Die Angaben zum Schaltstrom beziehen sich auf den maximalen Schaltstrom. Nähere Spezifikationen entnehmen Sie bitte der umfangreichen Dokumentation, die Ihnen zum kostenlosen Download zur Verfügung steht.

Häufig gesuchte Kfz-Relais:

Kfz Relais 12V

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Kräcker 14.1100.10 Kfz-Relais 12 V/DC 40 A 1 Schließer

Kräcker 14.1100.10 Kfz-Relais 12 V/DC 40 A 1 Schließer

Conrad Electronic

CHF 6.20^*

HKE CMA31-DC12V-C-NS Kfz-Relais 12 V/DC 30 A 1 Wechsler

HKE CMA31-DC12V-C-NS Kfz-Relais 12 V/DC 30 A 1 Wechsler

Conrad Electronic

CHF 5.95^*

-6%

SHR-4141B SHR-24VDC-F-C 5pin Kfz-Relais 24 V/DC 80 A 1 Wechsler

SHR-4141B SHR-24VDC-F-C 5pin Kfz-Relais 24 V/DC 80 A 1 Wechsler

Conrad Electronic

CHF 3.55

CHF 3.35^*

HKE CMA31-DC12V-C Kfz-Relais 12 V/DC 30 A 1 Wechsler

HKE CMA31-DC12V-C Kfz-Relais 12 V/DC 30 A 1 Wechsler

Conrad Electronic

CHF 3.55^*

-28%

HKE CMA51H-S-DC12V-C Kfz-Relais 12 V/DC 35 A 1 Wechsler

HKE CMA51H-S-DC12V-C Kfz-Relais 12 V/DC 35 A 1 Wechsler

Conrad Electronic

CHF 1.60

CHF 1.15^*

AFE BAM11-S-124D Kfz-Relais 24 V/DC 30 A 1 Wechsler

AFE BAM11-S-124D Kfz-Relais 24 V/DC 30 A 1 Wechsler

Conrad Electronic

CHF 2.45^*

TRU COMPONENTS SHR-4141A SHR-24VDC-F-A 4pin Kfz-Relais 24 V/DC 40 A 1 Schließer

TRU COMPONENTS SHR-4141A SHR-24VDC-F-A 4pin Kfz-Relais 24 V/DC 40 A 1 Schließer

Conrad Electronic

CHF 2.45^*

TE Connectivity V23134A0056X432-EV-CBOX Kfz-Relais 24 V/DC 60 A 1 Wechsler

TE Connectivity V23134A0056X432-EV-CBOX Kfz-Relais 24 V/DC 60 A 1 Wechsler

Conrad Electronic

CHF 14.95^*

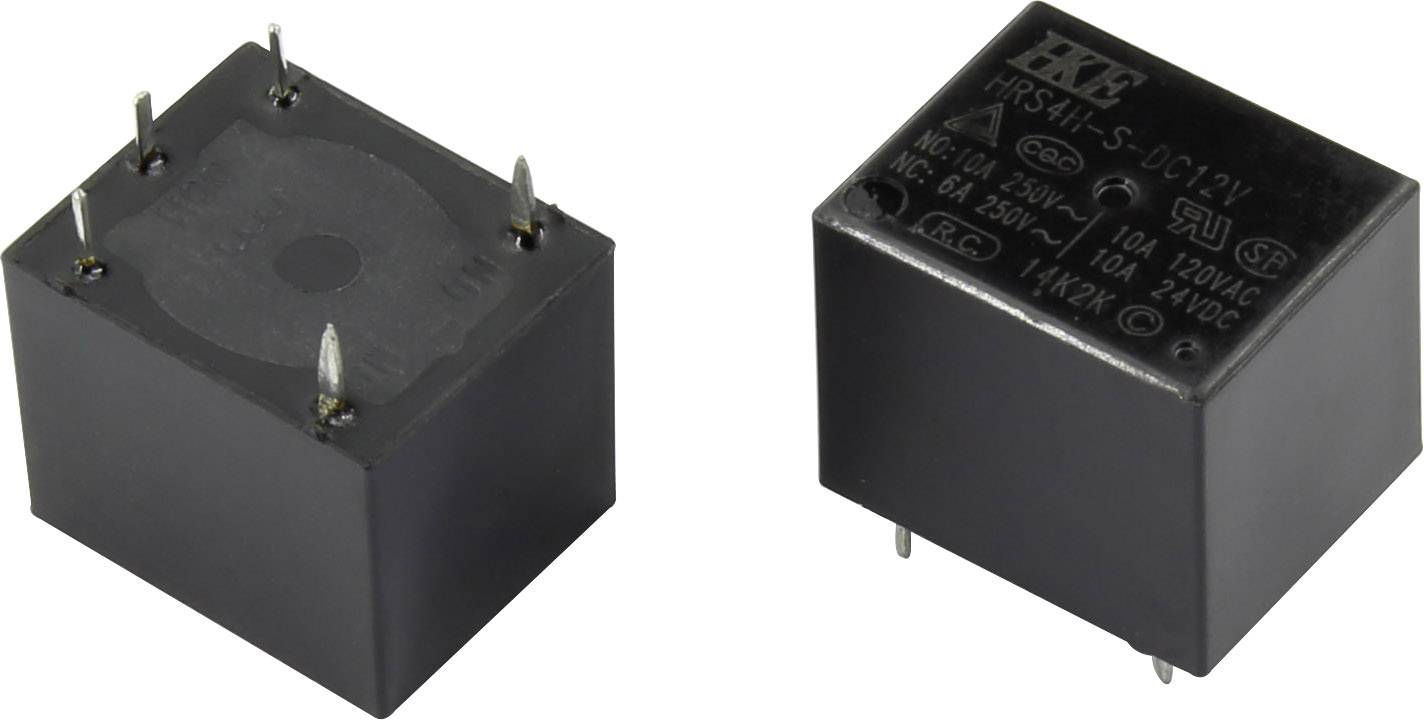

HKE HRS4H-S-DC12V-C Printrelais 12 V/DC 15 A 1 Wechsler 1 St.

HKE HRS4H-S-DC12V-C Printrelais 12 V/DC 15 A 1 Wechsler 1 St.

Conrad Electronic

CHF 1.75^*

AFE BJ-SS-112LM Printrelais 12 V/DC 10 A 1 Schließer 1 St.

AFE BJ-SS-112LM Printrelais 12 V/DC 10 A 1 Schließer 1 St.

Conrad Electronic

CHF 0.90^*

-48%

Tianbo Electronics HJR-21FF-S-Z 24VDC Printrelais 24 V/DC 15 A 1 Wechsler 1 St.

Tianbo Electronics HJR-21FF-S-Z 24VDC Printrelais 24 V/DC 15 A 1 Wechsler 1 St.

Conrad Electronic

CHF 2.20

CHF 1.15^*

-14%

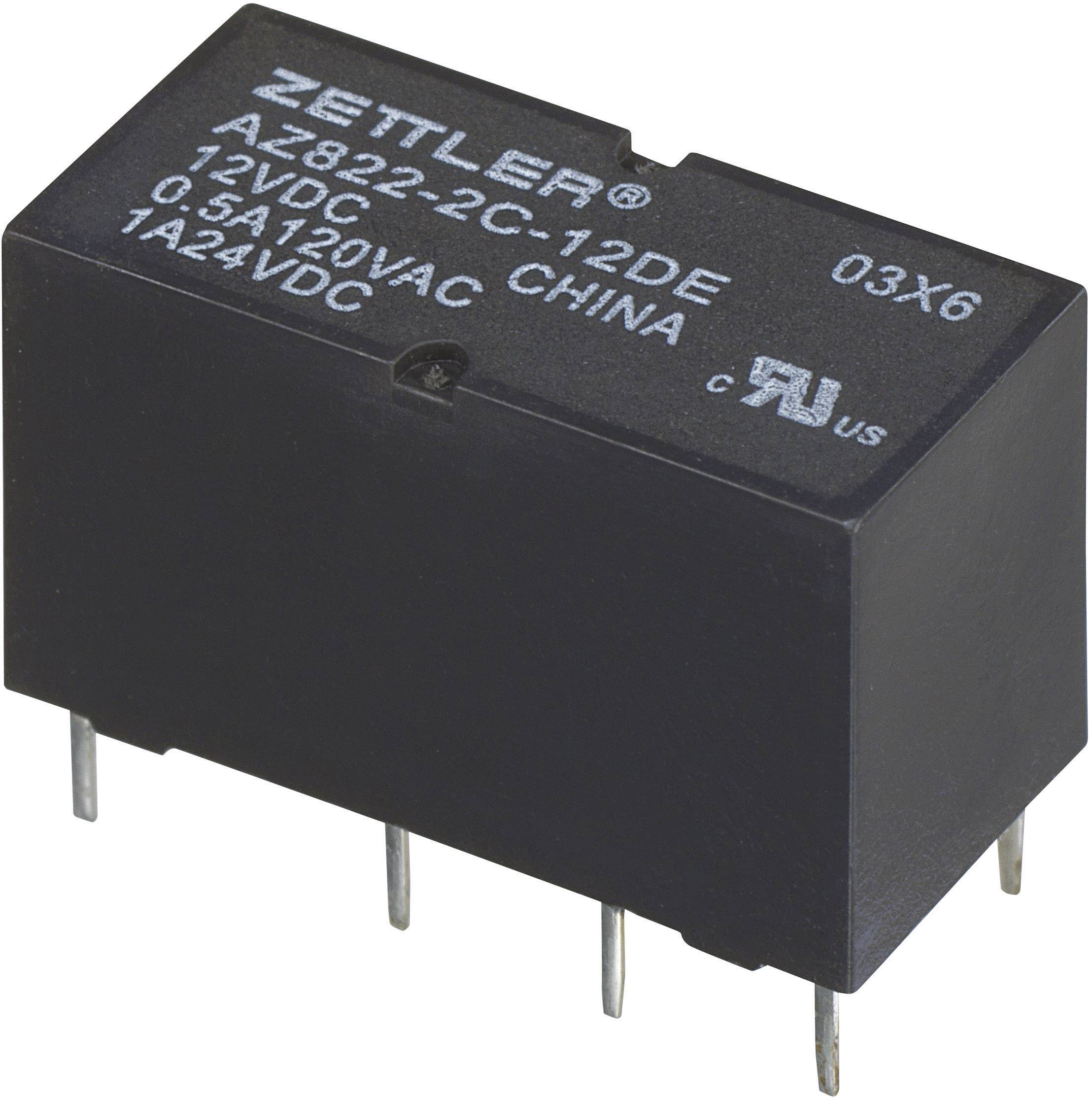

Zettler Electronics AZ822-2C-12DSE Printrelais 12 V/DC 2 A 2 Wechsler 1 St.

Zettler Electronics AZ822-2C-12DSE Printrelais 12 V/DC 2 A 2 Wechsler 1 St.

Conrad Electronic

CHF 2.45

CHF 2.10^*

-32%

Zettler Electronics AZ733-2CE-24DE Printrelais 24 V/DC 12 A 2 Wechsler 1 St.

Zettler Electronics AZ733-2CE-24DE Printrelais 24 V/DC 12 A 2 Wechsler 1 St.

Conrad Electronic

CHF 4.25

CHF 2.90^*

Tianbo Electronics TRV4 L-12V-Z Kfz-Relais 12 V/DC 1 Wechsler

Tianbo Electronics TRV4 L-12V-Z Kfz-Relais 12 V/DC 1 Wechsler

Conrad Electronic

CHF 3.80^*

-20%

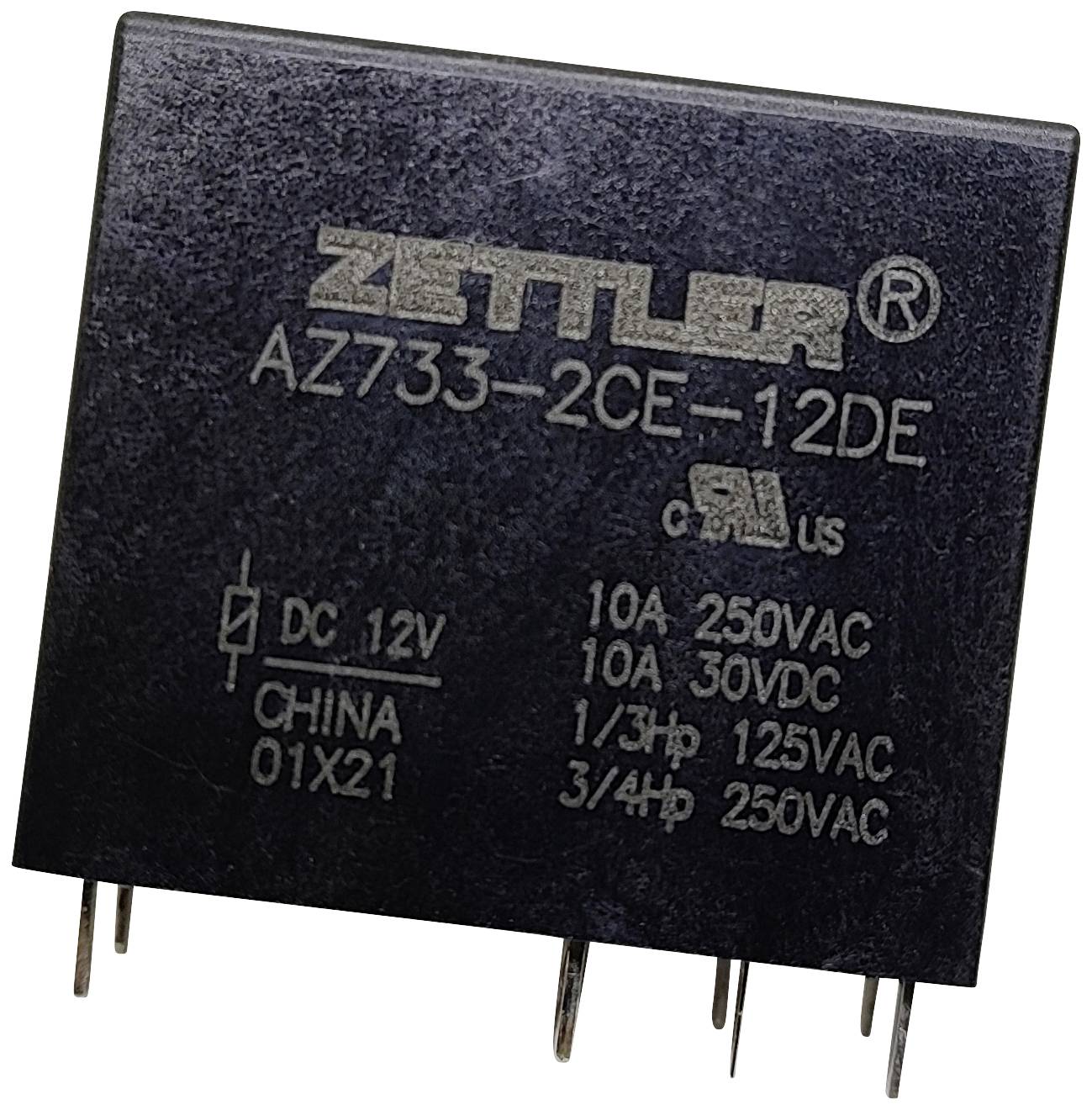

Zettler Electronics AZ733-2CE-12DE Printrelais 12 V/DC 12 A 2 Wechsler 1 St.
