Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1 Wechsler 1 St.

Schwarzes Relais mit der Aufschrift 'Zettler AZ2501P2-1C-12DK', Nennwerte 12V DC Spule, 40A 277V AC. Vier Schaltpläne sind abgebildet.

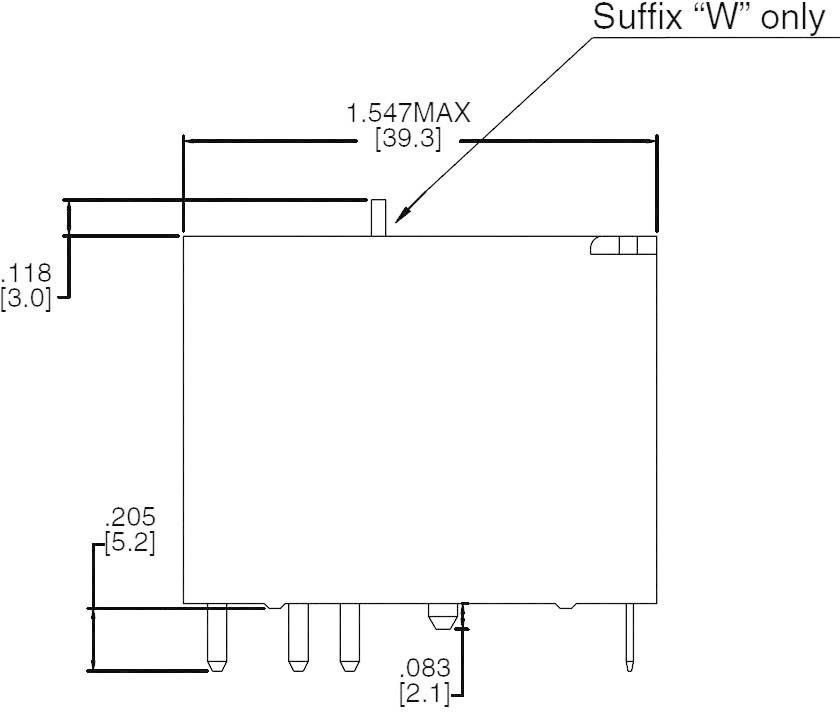

Elektrisches Diagramm: Gehäuseabmessungen in Zoll und mm. Gesamtbreite: 1.547 Zoll (39.3 mm), Höhe: .118 Zoll (3.0 mm), Tiefe: .205 Zoll (5.2 mm).

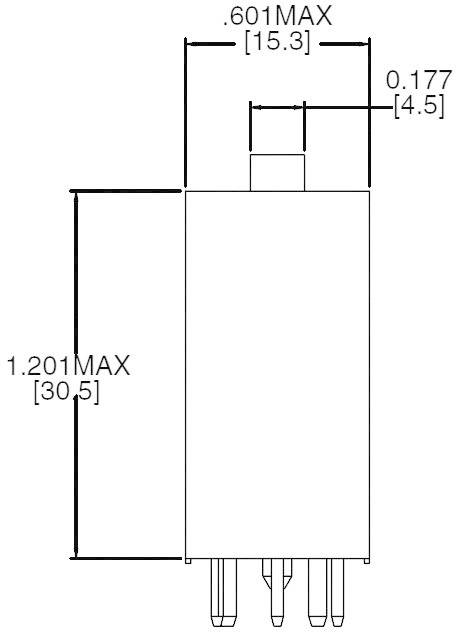

Technische Zeichnung eines elektrischen Bauteils, zeigt relevante Maße: max. Höhe 1,201 Zoll [30,5 mm], max. Breite 0,601 Zoll [15,3 mm].

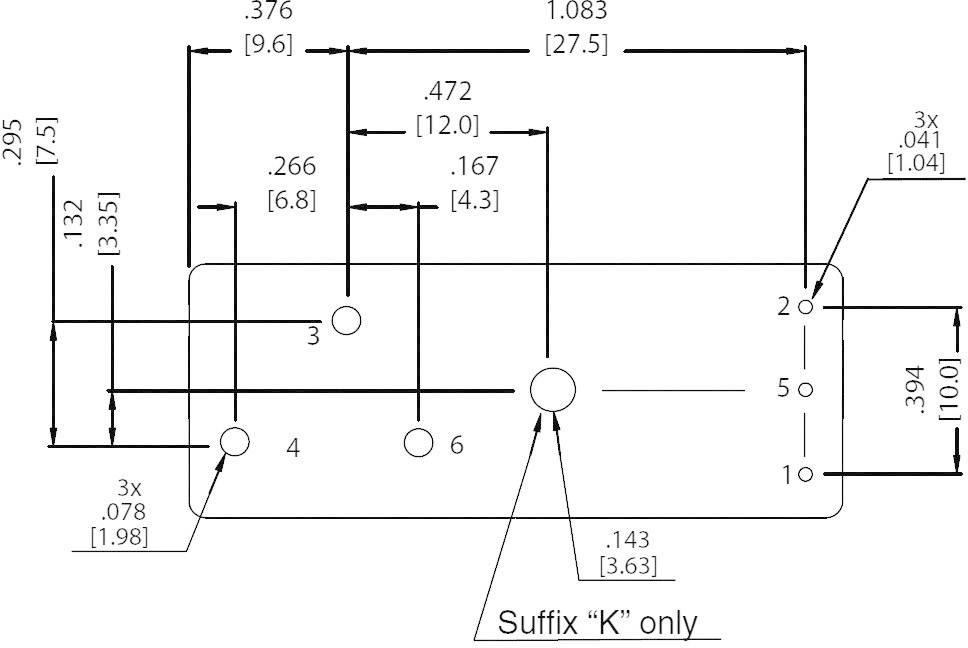

Technische Zeichnung eines Bauteils mit genauen Maßangaben in Zoll und Millimeter. Die Zeichnung zeigt Löcher und Schnittstellen.

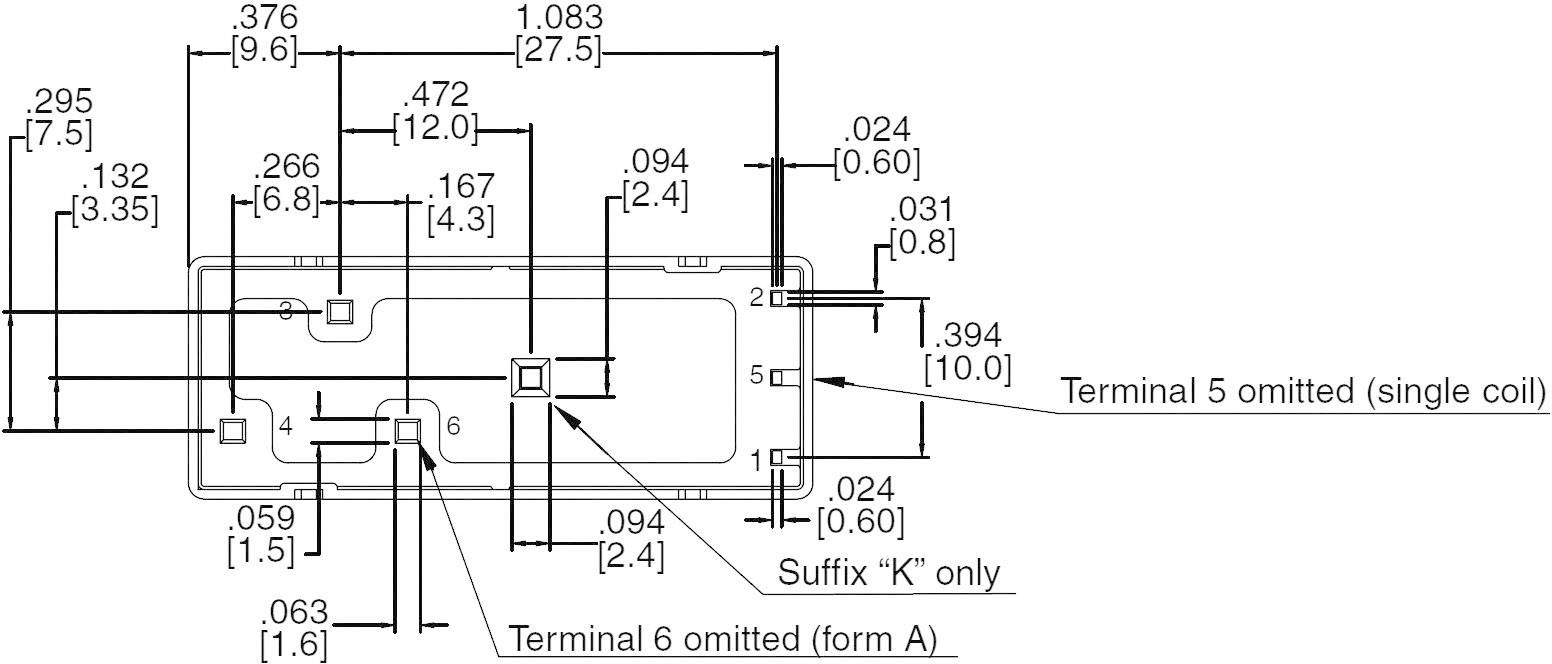

Schema eines elektrischen Bauteils mit Maßangaben in Zoll und Millimetern. Verbindungen und spezifische Terminals sind beschrieben.

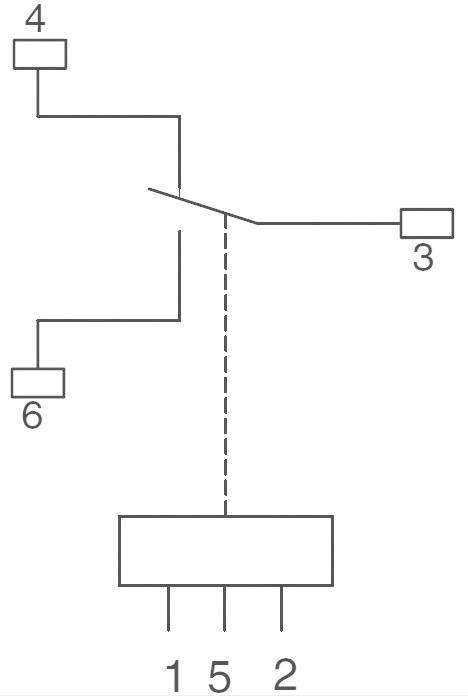

Schaltplan: Ein Schalter verbindet die Knoten 4, 6 oben und 3 zur rechten Seite mit einem zentralen Verteiler unten, markiert mit 1, 5 und 2.

1/6

Produkt-Art

Printrelais

Nennspannung Spule

12 V/DC

Ansteuerart

bistabil, 2 Spulen

Kontaktart

1 Wechsler

Schaltspannung (max.)

440 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 2. Okt.

384 Stück

Anzahl

Stück

Gesamt (CHF 11.05 / Stück)

CHF 11.05

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Bistabiles Hochleistungs-Relais

Zum Einsatz in der Klimatechnik, Lichtsteuerungen oder USV-Systemen
Für Solar-Applikationen (Photovoltaikanlagen, Solar-Inverter) oder Windgeneratoren
Zum Schalten von hohen Lasten

Unser Service für Sie

Technische Daten

Produkt-Art: Printrelais

Typ: AZ2501P2-1C-12DK

Nennspannung Spule: 12 V/DC

Ansprechspannung (min.): 9.6 V/DC

Ansprechspannung (max.): 15.6 V/DC

Ansteuerart: bistabil, 2 Spulen

Widerstand (Spule): 48 Ω

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Schaltspannung (max.): 440 V/AC

Schaltstrom (max.): 50 A

Max. Schaltleistung: 13850 VA

Anschluss: Lötpins

Isolationsspannung: 1500 V

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Länge: 39.3 mm

Breite: 15.3 mm

Höhe: 30.5 mm

Abm.: (L x B x H) 39.3 x 15.3 x 30.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1 Wechsler 1 St.

Zertifikat

Zertifikat 507759 Zettler Electronics AZ2501P2-1C-12DK Printrelais 12 V/DC 50 A 1 Wechsler 1 St.

Beschreibung

Entwickelt für Solar-Inverter, Klimatechnik, Lichtsteuerungen, USV-Systeme, Leistungsverstärker sowie alle Anwendungen, bei denen hohe Lasten geschaltet werden sollen.
