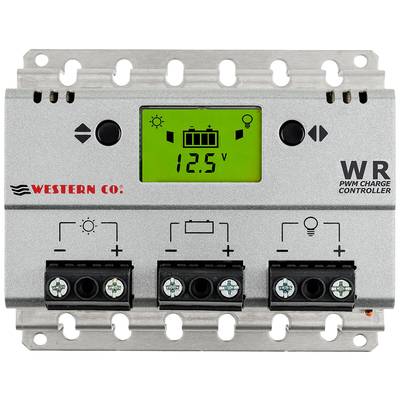

Western Co. Solar Charge Controller WR 10 Laderegler PWM 12 V, 24 V

Die WR10, WR20, WR30 sind Laderegler für PV-Module für Batterien. Sie können sowohl in kleinen als auch in großen PV-Anlagen für Haushalte, Fabriken oder Telekommunikation eingesetzt werden. Es geben daher drei Modelle: WR10, WR20 und WR30 für PV-Modulströme von max. 10A (WR10), 20A (WR20) und 30A (WR30). Die Last kann nach verschiedenen vom Benutzer einstellbaren Programmen aktiviert werden: Last immer EIN, Last EIN nur während des Tages, Last EIN nur während der Nacht, Last EIN nur während der Nacht und nur für eine bestimmte Zeit, von 1 bis 16 Stunden. Die verschiedenen Programme des Lastmanagements lassen die WR10/20/ 30 zur Komplettlösung für viele PV-Anwendungen sein. Die WR10/20/30 erkennen den Tag / Nacht-Status entsprechend der Spannung des PV-Moduls.
Daher müssen keine weiteren Sensoren an den Regler angeschlossen werden. Die Ladespannung wird durch die Temperatur kompensiert, um die Batterien auch bei Temperaturbedingungen (von -10 ° bis +60 ° C) aufzuladen, ohne die Lebensdauer zu beeinträchtigen. Man kann die Ladeprogramme einstellen, entweder für verschlossene GEL / AGM-Batterien (SEAL) oder für Flüssigelektrolytbleibatterien (FLOOD).
Die Schaltung hat den folgenden Schutz:
- Polaritätsumkehrung der Batterie
- Rückstrom an dem Solarmodul
- Niedriger Batteriestatus „LOW BATTERY“
- Kurzschluss an der Last - Übertemperatur - Überladen des PV-Moduls
