Name: Weidmüller TRS 24VDC 1CO C1D2 Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 10 St.
Brand: Weidmüller
SKU: 1950436
Availability: BackOrder

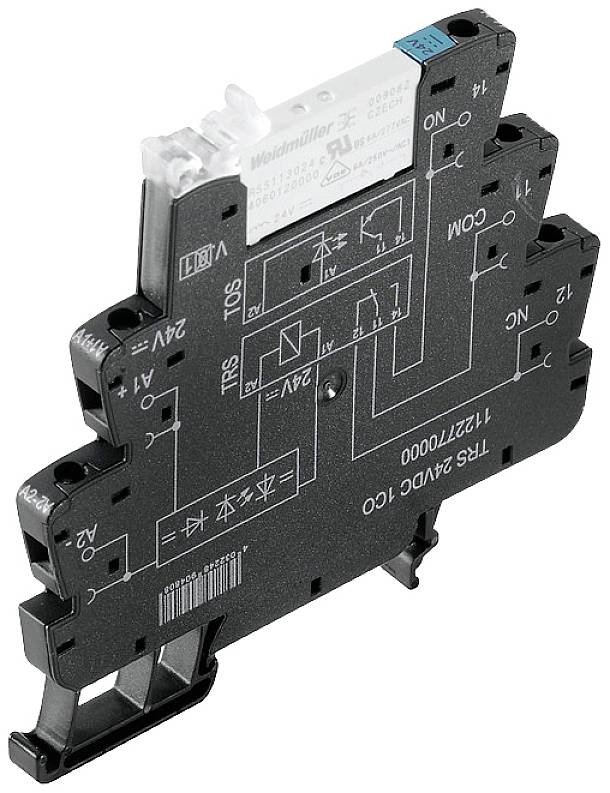

Ein schwarzes, flaches Relaismodul mit aufgedruckten elektrischen Schaltsymbolen und weißem Steckelement.

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V/AC

250 V/DC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Do., 12. Nov.

5 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 15.00 / Stück)

CHF 149.95

inkl. MwSt.

nur CHF 15.00

Nur noch 5 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Statusanzeige: LED grün
Einschaltverzögerung: ≤ 6 ms
Ausschaltverzögerung: ≤ 16 ms
min. Schaltleistung: 1 mA bei 24 V, 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Nein
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Klingenmaß: Gr. PH0

Produkt-Art: Relaisbaustein

Typ: TRS 24VDC 1CO C1D2

Anschluss: Schraubklemme

Herstellerfarbe: Schwarz

Ansprechspannung (min.): 19.2 V/DC

Ansprechspannung (max.): 16 V/DC

Ansprechzeit: 6 ms

Abfallzeit: 16 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V/AC
250 V/DC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA
144 W

Mechanische Lebensdauer: 5 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit LED

: IP20

Max. Temperatur: 60 °C

Min. Temperatur: -40 °C

Länge: 87.8 mm

Breite: 6.4 mm

Höhe: 89.6 mm

Abm.: (L x B x H) 87.8 x 6.4 x 89.6 mm

Inhalt: 10 St.

Gewicht: 30.82 g

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Weidmüller DRIKIT 110VDC 2CO LD Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951804

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1950828

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949685

Lieferung Fr., 20. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bestell-Nr.:1950827

Lieferung Do., 26. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951805

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951808

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller DRIKIT 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1951803

Lieferung Fr., 20. Nov.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950826

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951602

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Bestell-Nr.:1951807

Lieferung Do., 12. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950436 Weidmüller TRS 24VDC 1CO C1D2 Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950436 Weidmüller TRS 24VDC 1CO C1D2 Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 10 St.

Beschreibung

Weidmüller Koppelrelais TRS 24VDC 1CO C1D2

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24V DC 20 %,1W(AgNi)Typ:TRS 24VDC 1CO C1D2Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:19,2..28,8 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,6 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRS 24VDC 1CO C1D2: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118375251

Geliefert wird: Weidmüller Koppelrelais 24V DC 20 %,1W(AgNi) TRS 24VDC 1CO C1D2, Verpackungseinheit: 10 Stk., EAN: 4050118375251
