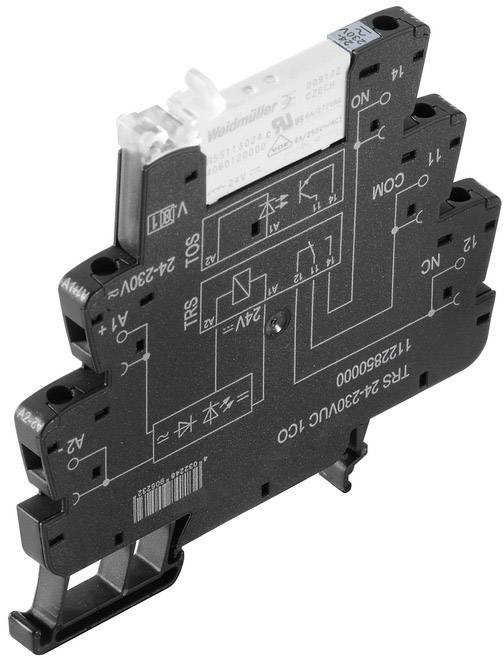

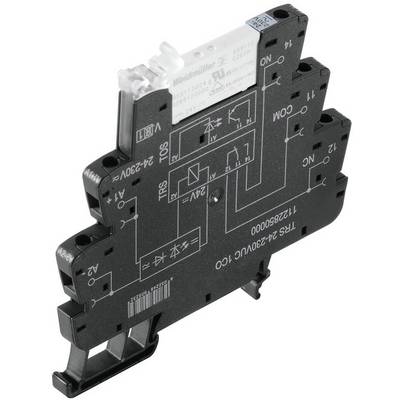

Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koppelrelais
Kontaktart
1 Wechsler
Nennspannung
24 V DC/AC
230 V DC/AC
Schaltspannung (max.)
250 V/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 28.49 / Stück)
CHF 284.88
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
- Lagertemperatur: -40 °C...85 °C
- Nennstrom AC: 27.1 mA AC @ 24 V AC, 4.8 mA AC @ 230 V AC
- Nennleistung: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1.1 VA @ 230 V AC
- Ansprech-/Abfallspannung typ.: 13 V / 7 V AC 13 V / 5 V DC
- Statusanzeige: LED grün
- Nennschaltspannung: 250 V AC
- Einschaltstrom: 20 A / 20 ms
- Schaltleistung DC (ohmsch), max.: 144 W @ 24 V
- min. Schaltleistung: 1 mA @ 1 V
- max. Schaltfrequenz bei Nennlast: 0,1 Hz
- Tragschiene: TS 35
- Prüftaste: Nein
- Mechanische Schaltstellungsanzeige: Nein
- Bemessungsspannung: 300 V
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
- Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
- Stehstoßspannung: 6 kV (1,2/50 µs)
- Abisolierlänge Bemessungsanschluss: 8 mm
- Anzugsdrehmoment, max.: 0,4 Nm
- Klemmbereich, Bemessungsanschluss: 1,5 mm²
- Klemmbereich, min.: 0,14 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
- Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
- Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.: 0,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.: 1 mm²
- Klingenmaß: Gr. PH0
- Schaltspannung DC, max.: 250 V
- Ausschaltverzögerung: < 140 ms
- Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
- Anzugs-/Rückfallstrom, typ.: 28.5 mA / 11 mA AC 23 mA / 6.5 mA DC
- Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
- Spulenspannung Ersatzrelais: 24 V DC
- Produkt-Art
Koppelrelais
- Typ
TRS 24-230VUC 1COAUC1D2
- Anschluss
Schrauben
- Herstellerfarbe
Schwarz
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgNi + 5 µ Au
- Nennspannung
24 V DC/AC
230 V DC/AC
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
5 x 106 Zyklen
- Luft-/Kriechstrecke (Spule/Kontakte)
5.5 mm
IP20
- Max. Temperatur
+60 °C
- Min. Temperatur
-40 °C
- Tiefe
87.8 mm
- Breite
6.4 mm
- Höhe
89.6 mm
- Abm.
(B x H x T) 6.4 x 89.6 x 87.8 mm
- Inhalt
10 St.
- Gewicht
36 g
- RoHS-konform
Ja
- Dauerstrom (max.)
6 A
- Betriebsspannung
230 V
- Einschalt-Strom
20 A
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1915499 Weidmüller TRS 24-230VUC 1COAUC1D2 Koppelrelais 24 V DC/AC, 230 V DC/AC 6 A 1 Wechsler 10 St.
Beschreibung
Relaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.
Lieferumfang
- Geliefert wird: Weidmüller Koppelrelais 24230 V UC 10 %,1W TRS24230VUC1COAUC1D2, Verpackungseinheit: 10 Stk., EAN: 4050118375732
