Weidmüller TRP 24VDC 2CO AU Koppelrelais 24 V/DC 8 A 2 Wechsler 10 St.

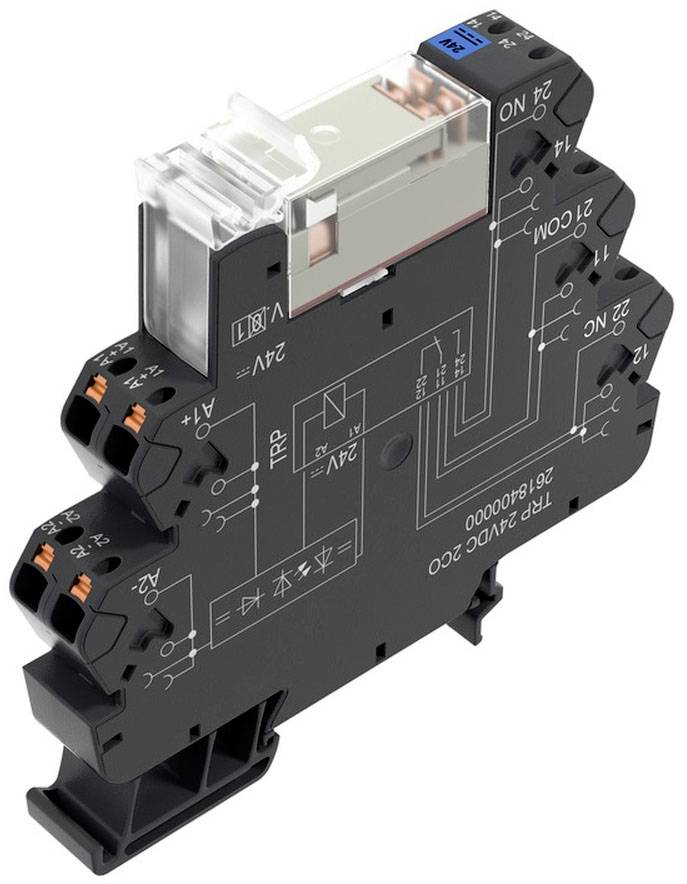

Elektronisches Relaismodul für Hutschienenmontage, schwarz, mit mehreren Anschlussklemmen. Beschriftet mit technischen Symbolen und Werten.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

2 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

8 A

Lieferung Mi., 13. Jan. 2027

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 14.80 / Stück)

CHF 147.96

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
Spannungsfestigkeit benachbarte Kontakte: 2,5 kVeff
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Klingenmaß: 0,4 x 2,0 mm

Produkt-Art: Koppelrelais

Typ: TRP 24VDC 2CO AU

Anschluss: PUSH IN mit Betätigungselement

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 17 V/DC

Ansprechzeit: 6 ms

Abfallzeit: 18 µs

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi + 5µm Au

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 8 A

Max. Schaltleistung: 2000 VA
192 W

Mechanische Lebensdauer: 30 X 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit Anzeige, LED
mit Freilaufdiode
mit Verpolschutzdiode
ohne Prüftaste

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 12.8 mm

Höhe: 89.4 mm

Abm.: (B x H x T) 12.8 x 89.4 x 87.8 mm

Inhalt: 10 St.

Gewicht: 55.8 g

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245348 Weidmüller TRP 24VDC 2CO AU Koppelrelais 24 V/DC 8 A 2 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler TRP 24VDC 2CO AU

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler TermseriesTyp:TRP 24VDC 2CO AUAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:19,2..28,8 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:8 ASchutzart (IP):IP20Breite:12,8 mmHöhe:89,4 mmTiefe:87,8 mm
Weidmüller Relaiskoppler TRP 24VDC 2CO AU: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670301

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP 24VDC 2CO AU, Verpackungseinheit: 10 Stk., EAN: 4050118670301
