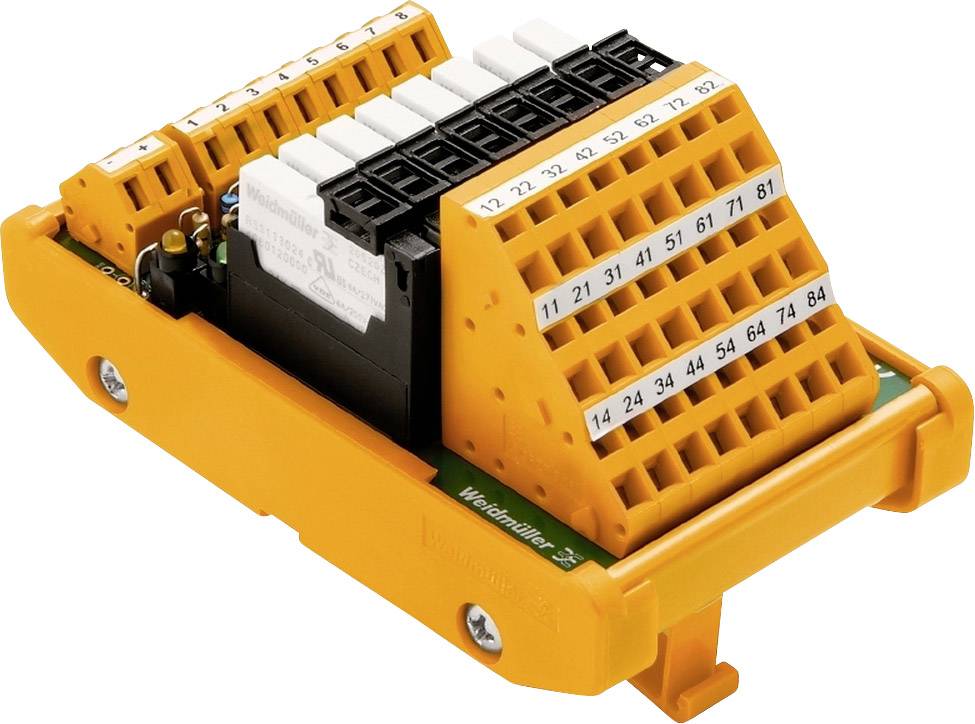

Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSMS-16 24V+ 1CO Z 1 Wechsler 24 V/DC Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaisplatine
Betriebsspannung
24 V/DC
Kontaktart
1 Wechsler
Anschluss
Zugfeder
Anzahl
Gesamt (CHF 155.37 / Stück)
CHF 155.37
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- LED-Statusanzeige pro Relais: grün
- Anschluss (Steuerseite): LMZF
- Anschluss (Feldseite): LM3RZF 5.08
- Mechanische Lebensdauer: 5 x 106 Schaltungen
- Eingangsspannung: 24 V DC ± 10%
- Eingangsstrom: 7.1 mA
- Material Kontakte: AgNi 90/10
- Mindestkontaktspannung: 5 V
- Mindestkontaktstrom: 100 mA
- Nenn-Eingangsspannung: < 50 V AC
- Nenn-Ausgangsspannung: 250 V AC
- Überspannungskategorie Eingang/Ausgang: III
- Überspannungskategorie Ausgang/Ausgang: II
- Verschmutzungsgrad: 2
- Klemmbereich, min.: 0,13 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt min. AWG: AWG 26
- Leiteranschlussquerschnitt max. AWG: AWG 14
- Abisolierlänge: 7 mm
- Versorgungsspannungs-LED-Status: gelb
- Verpackungsart
Piece
- Produkt-Art
Relaisplatine
- Besonderheiten
mit Anzeige, LED
- Typ
RSMS-16 24V+ 1CO Z
- Betriebsspannung
24 V/DC
- Kontaktart
1 Wechsler
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
4.5 A
- Anschluss
Zugfeder
- Inhalt
1 St.
- Gewicht
325 g
- Max. Temperatur
+50 °C
- Min. Temperatur
-25 °C
- Länge
112 mm
- Breite
109 mm
- Höhe
76 mm
- Abm.
(L x B x H) 112 x 109 x 76 mm
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2242532 Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSMS-16 24V+ 1CO Z 1 Wechsler 24 V/DC Piece
Beschreibung
Schnittstelle, RSM, Zugfederanschluss
Lieferumfang
- Geliefert wird: Weidmüller Übergabemodul mit Relais RSS RSMS-16 24V+ 1CO Z, Verpackungseinheit: 1 Stk., EAN: 4050118263619
