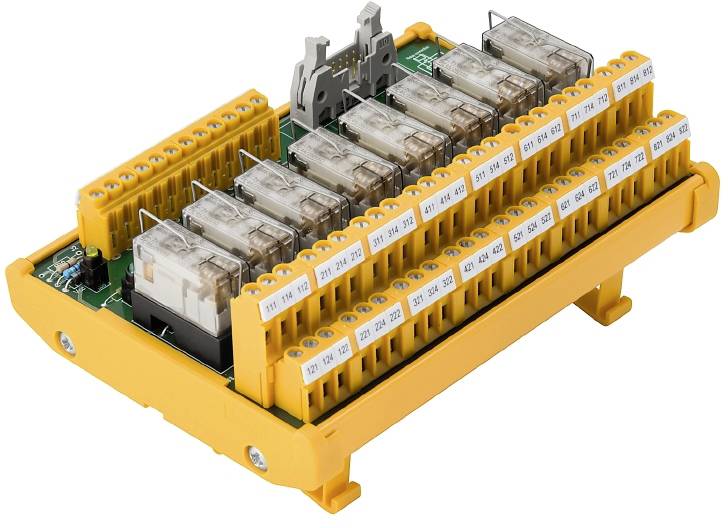

Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSM-8 24VAC/DC 2CO Z 2 Wechsler 24 V/AC Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaisplatine
Betriebsspannung
24 V/AC
Kontaktart
2 Wechsler
Anschluss
Zugfeder
Anzahl
Gesamt (CHF 147.96 / Stück)
CHF 147.96
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- LED-Statusanzeige pro Relais: grün
- Anschluss (Steuerseite): LMZF 5.08 + Steckverbinder nach IEC60603-13/DIN41651 10-polig
- Anschluss (Feldseite): LM2NZF 5.08mm
- Mechanische Lebensdauer: 30 X 106 Schaltungen
- Eingangsspannung: 24 V AC ± 10%
- Eingangsstrom: DC 22.9 mA / AC 13.9 mA
- Material Kontakte: AgNi 90/10
- Mindestkontaktspannung: 5 V
- Mindestkontaktstrom: 0,1 A
- Nenn-Eingangsspannung: < 50 V AC
- Nenn-Ausgangsspannung: 250 V AC
- Überspannungskategorie Eingang/Ausgang: III
- Überspannungskategorie Ausgang/Ausgang: III
- Verschmutzungsgrad: 2
- Klemmbereich, min.: 0,13 mm²
- Klemmbereich, max.: 2,5 mm²
- Leiteranschlussquerschnitt min. AWG: AWG 26
- Leiteranschlussquerschnitt max. AWG: AWG 14
- Abisolierlänge: 7 mm
- Verpackungsart
Piece
- Produkt-Art
Relaisplatine
- Besonderheiten
mit Anzeige, LED
- Typ
RSM-8 24VAC/DC 2CO Z
- Betriebsspannung
24 V/AC
- Kontaktart
2 Wechsler
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
5 A
- Anschluss
Zugfeder
- Inhalt
1 St.
- Gewicht
400.34 g
- Max. Temperatur
+50 °C
- Min. Temperatur
-25 °C
- Länge
149 mm
- Breite
109 mm
- Höhe
66 mm
- Abm.
(L x B x H) 149 x 109 x 66 mm
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2242469 Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSM-8 24VAC/DC 2CO Z 2 Wechsler 24 V/AC Piece
Beschreibung
Schnittstelle, RSM, Zugfederanschluss
Lieferumfang
- Geliefert wird: Weidmüller Übergabemodul RCL LM2NZF 5.08mm RSM-8 24VAC/DC 2CO Z, Verpackungseinheit: 1 Stk., EAN: 4050118253818
