Name: Weidmüller DRMKITP 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 2 Wechsler Piece 10 St.
Brand: Weidmüller
SKU: 1949517
Availability: BackOrder

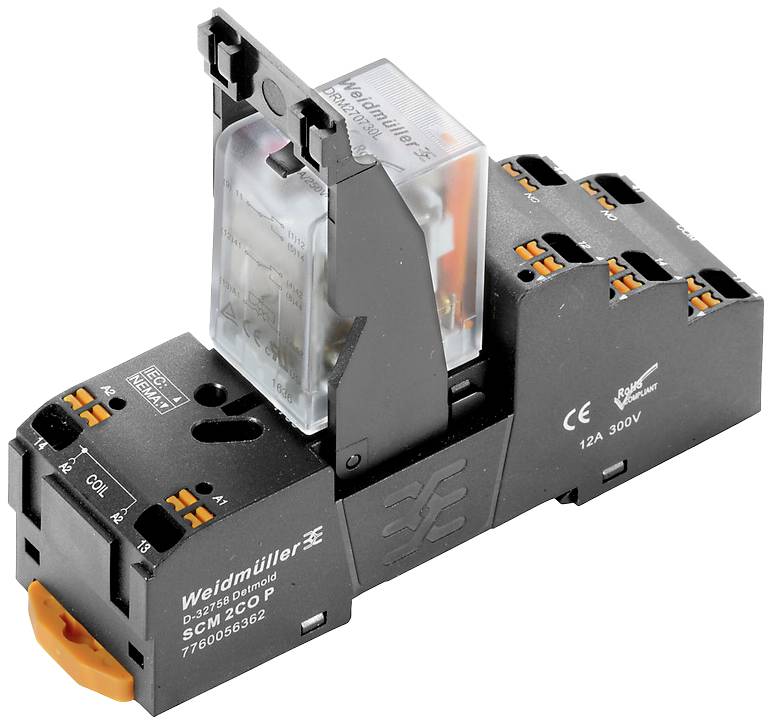

'Ein Weidmüller Relaismodul mit transparentem Gehäuse, das elektronische Komponenten für den Stromkreisanschluss zeigt.'

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

24 V/AC

Schaltspannung (max.)

250 V/AC

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

5 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 10.60 / Stück)

CHF 105.95

inkl. MwSt.

nur CHF 15.00

Nur noch 5 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Statusanzeige: LED rot
Einschaltverzögerung: < 20 ms
Ausschaltverzögerung: < 20 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: C
Spannungsfestigkeit Eingang - Ausgang: 1,8 kVeff / 1 min
Abisolierlänge Bemessungsanschluss: 10 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 1,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,4 x 2,5 mm

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: DRMKITP 24VAC 2CO LD

Anschluss: Push-In-Klemme

Herstellerfarbe: Schwarz

Ansprechspannung (min.): 19.2 V/AC

Ansprechspannung (max.): 19.2 V/AC

Ansprechzeit: 20 ms

Abfallzeit: 20 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi + 0.15 μm Au

Nennspannung: 24 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 2500 VA
240 W

Mechanische Lebensdauer: 20 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Widerstand (Spule): 160 Ω

Besonderheiten: mit LED

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 82.3 mm

Breite: 30.6 mm

Höhe: 101.8 mm

Abm.: (L x B x H) 82.3 x 30.6 x 101.8 mm

Inhalt: 10 St.

Gewicht: 97.00 g

RoHS-konform: Ja

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Weidmüller DRIKIT 110VDC 2CO LD Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951804

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1950828

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949685

Lieferung Di., 24. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bestell-Nr.:1950827

Lieferung Mi., 25. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951805

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951808

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller DRIKIT 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1951803

Lieferung Di., 24. Nov.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950826

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951602

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Bestell-Nr.:1951807

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1949517 Weidmüller DRMKITP 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 2 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1949517 Weidmüller DRMKITP 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 2 Wechsler Piece 10 St.

Beschreibung

Weidmüller Koppelrelais 24VAC DRMKITP 24VAC 2CO LD

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24VAC 2 WechslerTyp:DRMKITP 24VAC 2CO LDAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:19,2..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:19,2..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:10 ASchutzart (IP):IP20Breite:30,6 mmHöhe:101,8 mmTiefe:82,3 mm
Weidmüller Koppelrelais 24VAC DRMKITP 24VAC 2CO LD: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118585827

Geliefert wird: Weidmüller Koppelrelais 24VAC Wechsler DRMKITP 24VAC 2CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118585827
