Name: Weidmüller DRMKIT 230VAC 4CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 4 Wechsler Piece 10 St.
Brand: Weidmüller
SKU: 1951019
Availability: BackOrder

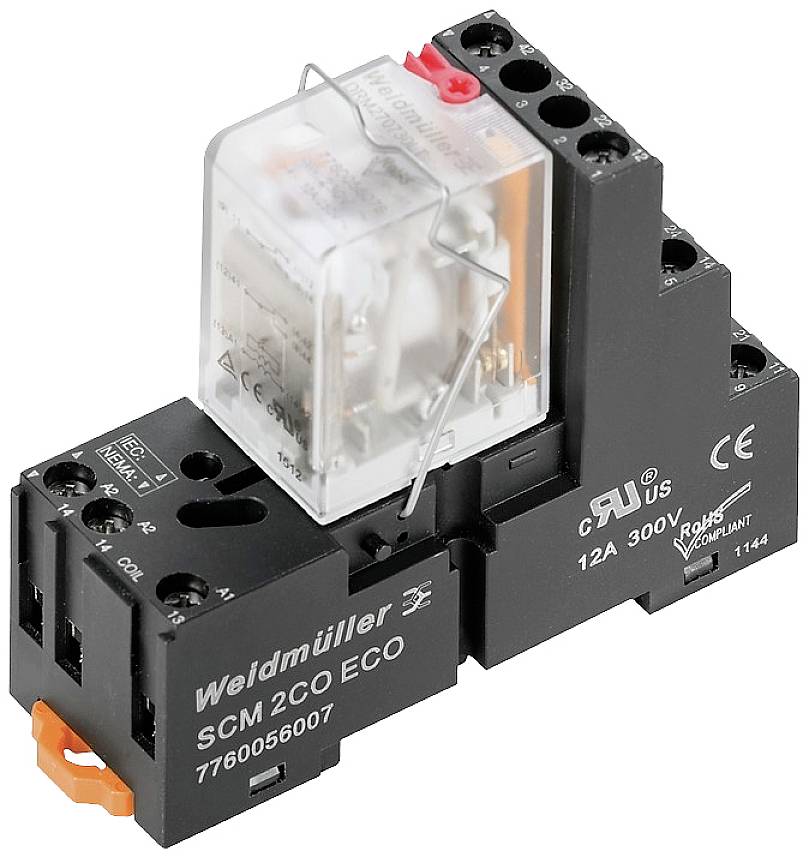

Das Bild zeigt ein schwarzes elektrisches Relais der Marke Weidmüller, Modell SCM 2CO ECO, mit einem transparenten Gehäuse.

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

4 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V/AC

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

5 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 12.00 / Stück)

CHF 119.95

inkl. MwSt.

nur CHF 15.00

Nur noch 5 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Statusanzeige: LED rot
Einschaltverzögerung: < 20 ms
Ausschaltverzögerung: < 20 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: C
Spannungsfestigkeit Eingang - Ausgang: 1,8 kVeff / 1 min
Abisolierlänge Bemessungsanschluss: 7 mm
Klemmbereich, min.: 0,5 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Klingenmaß: Gr. PH1

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: DRMKIT 230VAC 4CO LD/PB

Anschluss: Schraubklemme

Herstellerfarbe: Schwarz

Ansprechspannung (min.): 184 V/AC

Ansprechspannung (max.): 184 V/AC

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi + 0.15 μm Au

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA
120 W

Mechanische Lebensdauer: 20 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Widerstand (Spule): 15000 Ω

Besonderheiten: mit Prüftaste

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 66.8 mm

Breite: 27.2 mm

Höhe: 79.9 mm

Abm.: (L x B x H) 66.8 x 27.2 x 79.9 mm

Inhalt: 10 St.

Gewicht: 93.35 g

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Weidmüller DRIKIT 110VDC 2CO LD Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951804

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1950828

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949685

Lieferung Mi., 25. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bestell-Nr.:1950827

Lieferung Mi., 18. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951805

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951808

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller DRIKIT 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1951803

Lieferung Mi., 25. Nov.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950826

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951602

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Bestell-Nr.:1951807

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1951019 Weidmüller DRMKIT 230VAC 4CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 4 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951019 Weidmüller DRMKIT 230VAC 4CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 4 Wechsler Piece 10 St.

Beschreibung

Weidmüller Relaiskoppler DRMKIT230VAC4COLD/PB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler mit SockelTyp:DRMKIT230VAC4COLD/PBAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:184..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:184..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:5 ASchutzart (IP):IP20Breite:27,2 mmHöhe:79,9 mmTiefe:66,8 mm
Weidmüller Relaiskoppler DRMKIT230VAC4COLD/PB: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118347142

Geliefert wird: Weidmüller Relaiskoppler mit Sockel DRMKIT230VAC4COLD/PB, Verpackungseinheit: 10 Stk., EAN: 4050118347142
