Name: Weidmüller DRIKITP230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.
Brand: Weidmüller
SKU: 1951867
Availability: BackOrder

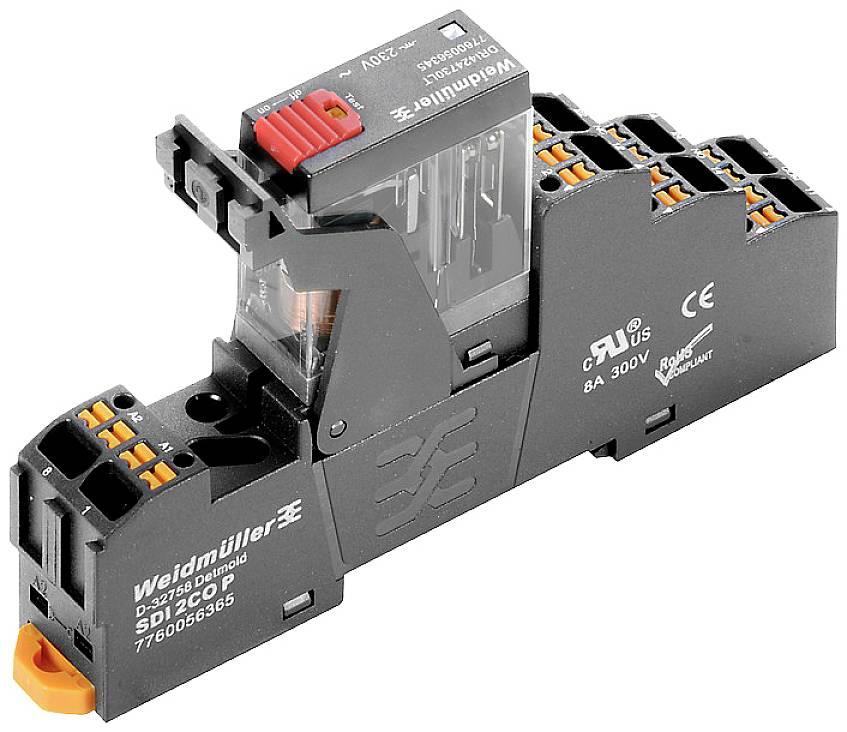

Relais mit transparentem Gehäuse auf Steckfuß. Beschriftungen: 'Weidmüller', '250V', '300V', 'D-SI 17 C OD'.

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

230 V/AC

Schaltspannung (max.)

250 V/AC

250 V/DC

Schaltstrom (max.)

5 A

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

5 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 8.20 / Stück)

CHF 81.95

inkl. MwSt.

nur CHF 10.00

Nur noch 5 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Statusanzeige: LED rot
Einschaltverzögerung: ≤ 15 ms
Ausschaltverzögerung: ≤ 10 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 5 kVeff / 1min
Abisolierlänge Bemessungsanschluss: 10 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 1,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,4 x 2,5 mm

Produkt-Art: Relaisbaustein

Typ: DRIKITP230VAC 2CO LD/PB

Anschluss: Push-In-Klemme

Herstellerfarbe: Schwarz

Ansprechspannung (min.): 184 V/AC

Ansprechspannung (max.): 184 V/AC

Ansprechzeit: 15 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 230 V/AC

Schaltspannung (max.): 250 V/AC
250 V/DC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA
150 W

Mechanische Lebensdauer: 10 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 23500 Ω

Besonderheiten: mit Prüftaste

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 63 mm

Breite: 15.9 mm

Höhe: 102.1 mm

Abm.: (L x B x H) 63 x 15.9 x 102.1 mm

Inhalt: 10 St.

Gewicht: 59.97 g

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Weidmüller DRIKIT 110VDC 2CO LD Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951804

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1950828

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1949685

Lieferung Di., 24. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Bestell-Nr.:1950827

Lieferung Mi., 25. Nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951805

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951808

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller DRIKIT 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1951803

Lieferung Di., 24. Nov.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Bestell-Nr.:1950826

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Weidmüller DRIKIT 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Bestell-Nr.:1951602

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Bestell-Nr.:1951807

Lieferung Fr., 13. Nov.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2 Wechsler

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1951867 Weidmüller DRIKITP230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951867 Weidmüller DRIKITP230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler DRIKITP# 2576150000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler Typ:DRIKITP# 2576150000Ausführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:184..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:184..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:5 ASchutzart (IP):IP20Breite:15,9 mmHöhe:102,1 mmTiefe:63 mm
Weidmüller Relaiskoppler DRIKITP# 2576150000: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118585919

Geliefert wird: Weidmüller Relaiskoppler DRIKITP# 2576150000, Verpackungseinheit: 10 Stk., EAN: 4050118585919
