Weidmüller 8953640000 VSPC 2SL 48VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Eine blaue Druckerpatrone steht aufrecht. Sie hat ein rechteckiges Gehäuse mit einem schwarzen Chip auf der Oberseite.

Ein elektronisches Prüfgerät mit einem Display und einer Tastatur aus nummerierten Tasten. Betrieben von Weidmüller.

1/2

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

182 Stück

Anzahl

Stück

Min.: 3

Gesamt (CHF 29.56 / Stück)

CHF 88.68

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überspannungsschutz

VSPC 2SL 48VAC EX

Technische Daten

Anschlussart: steckbar in VSPC BASE
Bauform: Klemme, sonstige
Durchgangswiderstand: 4,7 Ω
Eingangsspannung, max. Ui: 75 V
Höchste Dauerspannung, Uc (AC): 60 V
Höchste Dauerspannung, Uc (DC): 75 V
Lagertemperatur: -40 °C bis 80 °C
Nennstrom IN: 250 mA
Nettogewicht: 47 g
Optische Funktionsanzeige: Nein
Polzahl: 1
Schutzpegel UP (typ.): ≤ 300 V
Stoßstromfestigkeit C1: < 1 kA 8/20 μs
Stoßstromfestigkeit C2: 5 kA 8/20 μs
Stoßstromfestigkeit C3: 100 A 10/1000 μs
Stoßstromfestigkeit D1: 2,5 kA 10/350 μs
Überspannungskategorie: III
Verschmutzungsgrad: 3

Produkt-Art: Überspannungsschutz-Ableiter steckbar

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 2.5 kA

Nennspannung: 48 V/AC
68 V/DC

Betriebstemperatur: -40 °C bis +70 °C

: IP20

Herst.-Teilenr.: 8953640000

Typ: VSPC 2SL 48VAC EX

Herstellerfarbe: Hellblau

Abm.: (B x H x T) 17.8 x 90 x 69 mm

Breite: 17.8 mm

Höhe: 90 mm

Tiefe: 69 mm

Inhalt: 1 St.

Gewicht: 42 g

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Überspannungsschutz für

Ableitstrom

Produkt-Art

Nennspannung

Weidmüller 1352200000 VPU I 3 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258443

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352180000 VPU I 4 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258444

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352220000 VPU I 3 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258445

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352190000 VPU I 4 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258446

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352170000 VPU I 2 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258447

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352150000 VPU I 2 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258448

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352130000 VPU I 1 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258449

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352140000 VPU I 1 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258450

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352230000 VPU I 3+1 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258451

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352240000 VPU I 3+1R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258452

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 258821 Weidmüller 8953640000 VSPC 2SL 48VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 258821 Weidmüller 8953640000 VSPC 2SL 48VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Beschreibung

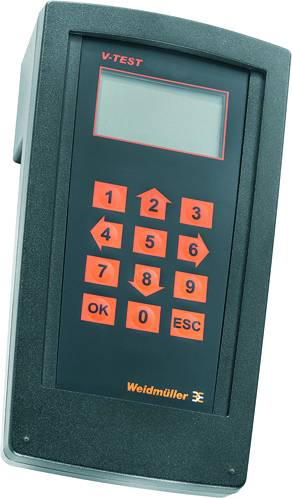

Überspannungsschutz. Messen-Steuern-Regeln, ohne Meldefunktion / Funktionsanzeige. Unter den Schutz von Binärsignalen (SL – Symmetrical Load) fallen folgende Signale: Schaltsignale mit und ohne gemeinsames Bezugspotential 24V, 5 V...60 V. Zweileitersysteme sind meistens mit gemeinsamem Bezugspotenzial von binären Sensoren, Aktoren und Indikatoren wie: Endschalter, Taster, Positionsgeber, Lichtschranken, Schütze, Magnetventile, Meldeleuchten, etc. Steckbarer Ableiter, für unterbrechungsfreies und impedanzneutrales Stecken bzw. Ziehen. Prüfbar durch Prüfgerät V-TEST. Platzsparender Aufbau für bis zu 4 binäre Signale. Ausführung mit massefreiem PE-Anschluss zur Vermeidung von Störströmen bei Potentialunterschieden. Einsetzbar nach der Errichtungsnorm IEC 62305 und IEC61643-22. (D1, C1, C2 und C3). Integrierter PE-Fuß, leitet bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) sicher zu PE ab. Farbige Kennzeichnung der Spannungsebenen für schnelle Identifikation im Schaltschrank. Sicherheitsfunktion durch Kodierelement für unterschiedliche Spannungsstufen.
