Weidmüller 8924480000 VSPC 1CL 24VDC Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5

Eine rote, rechteckige elektronische Komponente mit mehreren Anschlussstiften an der Unterseite, ähnlich einem Relais.

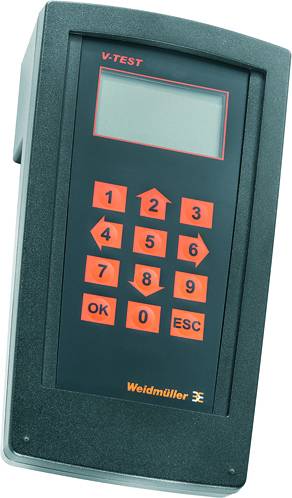

Ein tragbares elektronisches Prüfgerät mit Tastenfeld, Display oben, Nummerntasten und einem 'OK'- und 'ESC'-Knopf.

1/2

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

5 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 70.26 / Stück)

CHF 76.09

-8 %

CHF 70.26

zzgl. MwSt.

nur CHF 9.29

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überspannungsschutz

VSPC 1CL 24VDC

Technische Daten

Anschlussart: steckbar in VSPC BASE
Bauform: Klemme, sonstige
Durchgangswiderstand: 2,20 Ω
Eingangsspannung, max. Ui: 28 V
Höchste Dauerspannung, Uc (DC): 28 V
Lagertemperatur: -40 °C bis 80 °C
Nennstrom IN: 450 mA
Nettogewicht: 41 g
Optische Funktionsanzeige: Nein
Polzahl: 1
Schutzpegel UP (typ.): < 800 V
Stoßstromfestigkeit C1: < 1 kA 8/20 μs
Stoßstromfestigkeit C2: 5 kA 8/20 μs
Stoßstromfestigkeit C3: 100 A 10/1000 μs
Stoßstromfestigkeit D1: 2,5 kA 10/350 μs
Überspannungskategorie: III
Verschmutzungsgrad: 3

Produkt-Art: Überspannungsschutz-Ableiter steckbar

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 2.5 kA

Nennspannung: 24 V/DC

Betriebstemperatur: -40 °C bis +70 °C

: IP20

Herst.-Teilenr.: 8924480000

Typ: VSPC 1CL 24VDC

Herstellerfarbe: Orange

Abm.: (B x H x T) 17.8 x 90 x 69 mm

Breite: 17.8 mm

Höhe: 90 mm

Tiefe: 69 mm

Inhalt: 1 St.

: sonstige

: 2.4-2.4 MHz

: TRUE

: IP20

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Überspannungsschutz für

Ableitstrom

Produkt-Art

Nennspannung

Weidmüller 1352200000 VPU I 3 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258443

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352180000 VPU I 4 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258444

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352220000 VPU I 3 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258445

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352190000 VPU I 4 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258446

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352170000 VPU I 2 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258447

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352150000 VPU I 2 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258448

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352130000 VPU I 1 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258449

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352140000 VPU I 1 R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258450

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352230000 VPU I 3+1 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258451

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Weidmüller 1352240000 VPU I 3+1R 280V/12,5kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:258452

Verteilerschrank

20 kA

Überspannungsschutz-Ableiter

230 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 258682 Weidmüller 8924480000 VSPC 1CL 24VDC Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 258682 Weidmüller 8924480000 VSPC 1CL 24VDC Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5

Beschreibung

Überspannungsschutz. Messen-Steuern-Regeln, ohne Meldefunktion / Funktionsanzeige. Unter den Schutz von Analogsignalen / Stromschleifen (CL – Current Loop) fallen folgende Signale: Signale von Stromschleifen (analoge Messungen von Gebern auf langen Distanzen) 4...20 mA, 0...20 mA etc. Zwei-, Drei- und Vierleiter ohne gemeinsames Bezugspotenzial. z.B. Füllstandsmessung Signale von Spannungsgebern (analoge Messungen von Gebern auf kurze Distanzen) 0...10 V, PT 100 etc.; z.B. Temperaturmessung. Steckbarer Ableiter, mit unterbrechungsfreien und impedanzneutralen Stecken bzw. Ziehen. Prüfbar durch Prüfgerät V-TEST. Platzsparender Aufbau für 2 analoge Signale. Ausführung mit massefreiem PE-Anschluss zur Vermeidung von Potentialunterschieden. Einsetzbar nach der Errichtungsnorm IEC 62305 (D1, C1, C2 und C3). Integrierter PE-Fuß, leitet bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) sicher zu PE ab. Farbige Kennzeichnung der Spannungsebenen für schnelle Identifikation im Schaltschrank. Sicherheitsfunktion durch Kodierelement für unterschiedliche Spannungsstufen.
