Weidmüller 2774810000 Federkraftklemmblock 2.5 mm² Polzahl 7 Orange 25 St. Piece

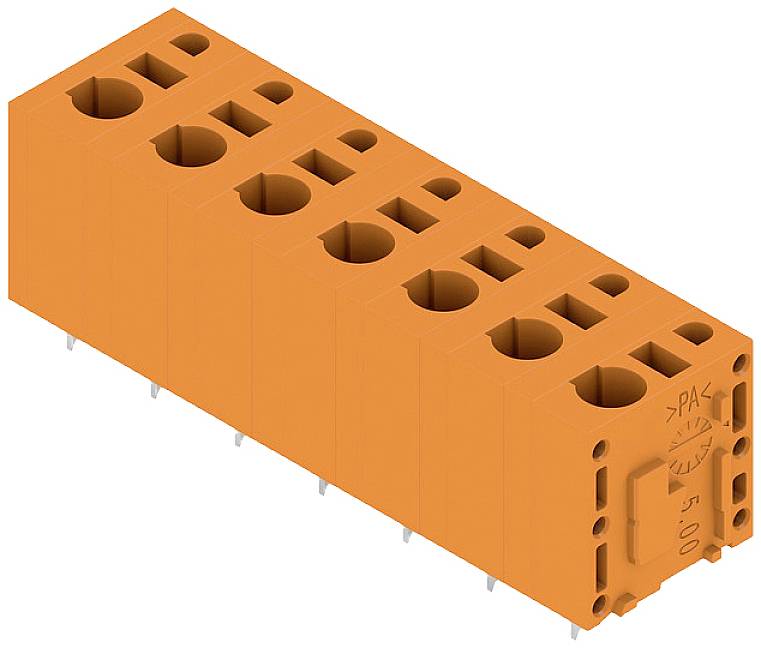

Orangefarbener Steckverbinder mit mehreren Anschlussmöglichkeiten, geeignet für elektronische Schaltungen, seitlich beschriftet.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Federkraftklemmblock

7.5 mm

Polzahl je Reihe

Polzahl

Lieferung Mo., 7. Dez. 2026

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 2.37 / Stück)

CHF 59.16

zzgl. CHF 15.73

zzgl. MwSt.

Sperrgutzuschlag

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Winkel Leiterplatte/Leiteranschluss: 90° (vertikal nach oben)
Länge des Pins: 3.5 mm
Schutzart, montiert: IP20
Anzahl der Etagen: 1
Bemessungsstoßspannung: 6 kV
Betriebstemperatur: -50 °C - +120 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0

Verpackungsart: Piece

Typ: LMFS 7.50/07/180 3.5SN OR BX

Produkt-Art: Federkraftklemmblock

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 7

Polzahl: 7

Abisolierlänge (max.): 10 mm

Anschluss: Steck-Klemm
Löten
THT

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.25 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: CuSn

Gehäusematerial: Polyamid

Herstellerfarbe: Orange

Herst.-Teilenr.: 2774810000

Inhalt: 25 St.

Nennspannung: 300 V

Höhe: 18.7 mm

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2538998 Weidmüller 2774810000 Federkraftklemmblock 2.5 mm² Polzahl 7 Orange 25 St. Piece

Beschreibung

Weidmüller Leiterplattenklemme LMFS 7.50#2774810000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 7.50mmTyp:LMFS 7.50#2774810000Höhe:18,7 mmAnzahl der elektrischen Anschlüsse:7Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:23 ABemessungsspannung:600 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIAnschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMFS 7.50#2774810000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4064675039518

Geliefert wird: Weidmüller Leiterplattenklemme 7.50mm LMFS 7.50#2774810000, Verpackungseinheit: 25 Stk., EAN: 4064675039518
