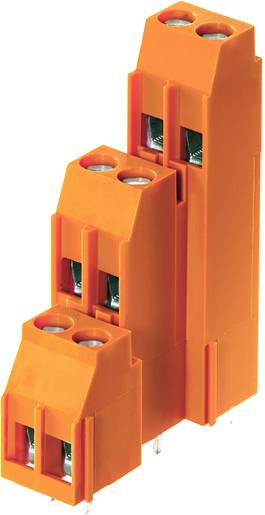

Weidmüller 1979260000 Dreistockklemme 4 mm² Polzahl 72 Orange 5 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Dreistockklemme
RM
5.08 mm
Polzahl je Reihe
72
Polzahl
72
Anschluss
Print
Schraubklemme
Datenblatt (PDF)
Anzahl (Packungsgröße 5 St.)
Gesamt (CHF 33.66 / Stück)
CHF 168.32
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dreistockklemme
Unser Service für Sie
Technische Daten
- Typ
LL3R 5.08/72/90 3.2SN OR BX
- Produkt-Art
Dreistockklemme
- RM
5.08 mm
- Anzahl Reihen
3
- Polzahl je Reihe
72
- Polzahl
72
- Serie
LL
- Abisolierlänge (min.)
6 mm
- Abisolierlänge (max.)
6 mm
- Anschluss
Print
Schraubklemme
- Nennstrom
20 A
- Querschnitt flexibel (min.)
0.5 mm²
- Nennstrom - gerundet
20 A
- Querschnitt starr (min.)
0.5 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (max.)
6 mm²
- AWG min.
26
- Steckrichtung
Waagerecht zur Leiterplatte
- AWG max.
12
- Kontaktmaterial
Cu-Legierung, verzinnt
- Herstellerfarbe
Orange
- Drahtschutz
Ja
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Gewicht
314.28 g
- Herst.-Teilenr.
1979260000
- Industrieverpackung
Ja
- Inhalt
5 St.
- Nennspannung
300 V
- Breite
125.03 mm
- Höhe
48.3 mm
- Länge
32 mm
- Typ
LL3R 5.08/72/90 3.2SN OR BX
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 390446 Weidmüller 1979260000 Dreistockklemme 4 mm² Polzahl 72 Orange 5 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 390446 Weidmüller 1979260000 Dreistockklemme 4 mm² Polzahl 72 Orange 5 St.
Beschreibung
Weidmüller Leiterplattenklemme LL3R 5.08#1979260000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LL3R 5.08#1979260000Höhe:48,47 mmAnzahl der elektrischen Anschlüsse:72Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:27,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LL3R 5.08#1979260000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248674404
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LL3R 5.08#1979260000, Verpackungseinheit: 5 Stk., EAN: 4032248674404
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LL3R 5.08#1979260000Höhe:48,47 mmAnzahl der elektrischen Anschlüsse:72Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:27,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LL3R 5.08#1979260000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248674404
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LL3R 5.08#1979260000, Verpackungseinheit: 5 Stk., EAN: 4032248674404
Lieferumfang
- Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LL3R 5.08#1979260000, Verpackungseinheit: 5 Stk., EAN: 4032248674404
