Weidmüller 1896810000 Buchseneinsatz RockStar® HDC HA 16 + PE Zugfeder 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Anschluss
Zugfeder
Serie
RockStar® HDC HA
Besonderheiten
mit Kupferlegierung
Gesamtpolzahl
16 + PE
Datenblatt (PDF)
5 Stück
Alternativen anzeigen
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
CHF 14.75
3
5% = CHF 0.73
CHF 14.02
5
7% = CHF 1.02
CHF 13.73
10
8% = CHF 1.22
CHF 13.53
25
10% = CHF 1.44
CHF 13.31
50
11% = CHF 1.68
CHF 13.07
Mengenrabatte variieren je nach Verkäufer
Sie sparen CHF 0.00
Anzahl
Gesamt (CHF 14.75 / Stück)
CHF 14.75
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Buchseneinsatz
- HDC HA 16 FT 17-32
Technische Daten
- Nettogewicht: 62 g
- Grenztemperatur: -40 °C ... 125 °C
- Isolationswiderstand: 1010 Ω
- Verschmutzungsgrad: 3
- Breite: 23 mm
- Höhe: 31,1 mm
- Tiefe: 73 mm
- Höhe Buchse: 31,1 mm
- Länge Sockel: 73 mm
- Baugröße: 5
- Baureihe: HA
- Bemessungsspannung (DIN EN 61984): 250 V
- Bemessungsspannung nach UL/CSA: 600 V AC/DC
- Bemessungsstoßspannung (DIN EN 61984): 4 kV
- Bemessungsstrom (DIN EN 61984): 16 A
- Brennbarkeitsklasse nach UL 94: V-0
- Durchgangswiderstand: ≤ 2mΩ
- Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
- Isolierstoffgruppe: IIIa
- Steckzyklen Ag: ≥ 500
- Anschlussart PE: Schraubanschluss
- Leiteranschlussquerschnitt AWG (PE), max.: AWG 14
- Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
- Abisolierlänge Bemessungsanschluss: 8 mm
- Abisolierlänge PE-Anschluss: 10 mm
- Anzugsdrehmoment max. PE-Anschluß: 1,5 Nm
- Anzugsdrehmoment min. PE-Anschluß: 1,2 Nm
- Befestigungsschraube: M 4
- Klingenmaß Kreuzschlitz: Gr. PH1
- Klingenmaß Schlitz (PE-Anschluss): SD 0,8 x 4,0
- Oberfläche: Silber passiviert
- Werkstoff: Kupferlegierung
- Klingenmaß Schlitz (Schraubanschluss): SD 0.5 x 3.0
- Produkt-Art
Buchseneinsatz
- Serie
RockStar® HDC HA
- Besonderheiten
mit Kupferlegierung
- Anschluss
Zugfeder
- Gesamtpolzahl
16 + PE
- Leiterquerschnitt (max.)
2.5 mm²
- Polzahl
16
- Leiterquerschnitt (min.)
0.25 mm²
- Inhalt
1 St.
- Voreilender Kontakt (PE)
Ja
23
31.1 mm
73 mm
250 V
16
Buchse
-40-125 °C
V0
4 kV
Federzuganschluss
Silber
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
sonstige Kupferlegierungen
16 A
Thermoplast
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 204606 Weidmüller 1896810000 Buchseneinsatz RockStar® HDC HA 16 + PE Zugfeder 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 204606 Weidmüller 1896810000 Buchseneinsatz RockStar® HDC HA 16 + PE Zugfeder 1 St.
Beschreibung

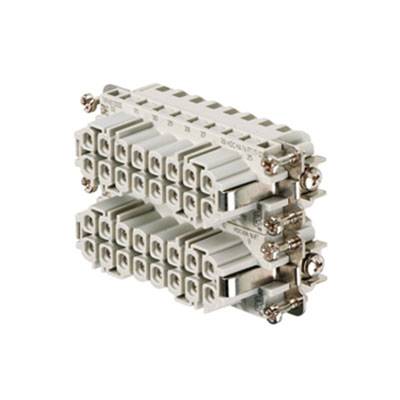

Buchseneinsatz. HDC - Einsatz, Buchse, 250 V, 16 A, Polzahl: 16, Zugfederanschluss, Baugröße: 5. Die kleine und schmale HA Serie kommt überall zum Einsatz, wo das Raumangebot begrenzt ist. Die Leiteranschlussebene ist als Zugfederelement ausgelegt. Dadurch ist sie praktisch wartungsfrei und es besteht eine sichere und dauerhafte Verbindung, welche rüttelfest ausgelegt ist. Polzahl: 32, Bemessungsstrom: 16 A, Bemessungsspannung: 250 V, Nennspannung nach UL/CSA: 600 V AC/DC, Zugfederanschluss.
Lieferumfang
- Geliefert wird: Weidmüller Kontakteinsatz HDC HA 16 FT 17-32, Verpackungseinheit: 1 Stk., EAN: 4032248592418
