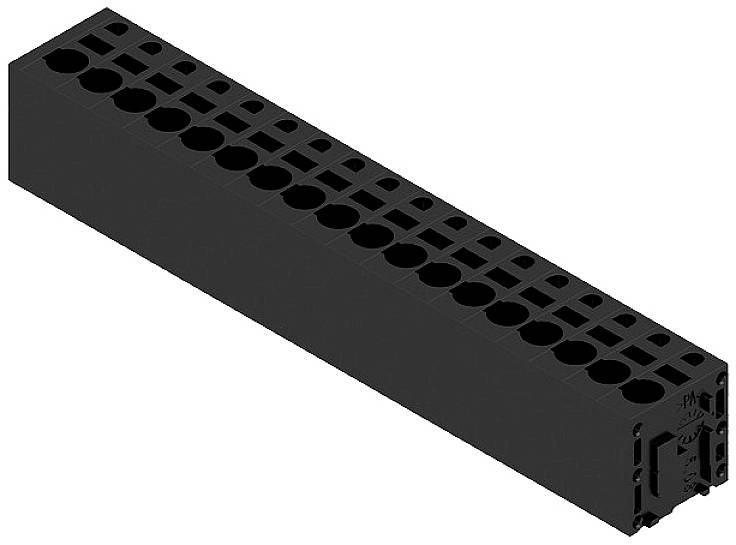

Weidmüller 1426750000 Schraubklemmblock 2.5 mm² Polzahl 18 Schwarz 15 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schraubklemmblock
RM
5.08 mm
Polzahl je Reihe
18
Polzahl
18
Anschluss
Print
Push-In-Klemme
Datenblatt (PDF)
Anzahl (Packungsgröße 15 St.)
Gesamt (CHF 4.19 / Stück)
CHF 62.86
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Unser Service für Sie
Technische Daten
- Typ
LMFS 5.08/18/180 3.5SN BK BX
- Produkt-Art
Schraubklemmblock
- RM
5.08 mm
- Anzahl Reihen
1
- Polzahl je Reihe
18
- Polzahl
18
- Abisolierlänge (min.)
10 mm
- Abisolierlänge (max.)
10 mm
- Anschluss
Print
Push-In-Klemme
- Nennstrom
20 A
- Querschnitt flexibel (min.)
0.2 mm²
- Nennstrom - gerundet
20 A
- Querschnitt starr (min.)
0.2 mm²
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- AWG min.
24
- Steckrichtung
Senkrecht zur Leiterplatte
- AWG max.
12
- Kontaktmaterial
Kupferlegierung verzinnt
- Herstellerfarbe
Schwarz
- Gewicht
25.83 g
- Herst.-Teilenr.
1426750000
- Inhalt
15 St.
- Nennspannung
300 V
- Breite
94.06 mm
- Höhe
18.7 mm
- Länge
14.8 mm
- Typ
LMFS 5.08/18/180 3.5SN BK BX
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1948868 Weidmüller 1426750000 Schraubklemmblock 2.5 mm² Polzahl 18 Schwarz 15 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1948868 Weidmüller 1426750000 Schraubklemmblock 2.5 mm² Polzahl 18 Schwarz 15 St.
Beschreibung
Weidmüller Leiterplattenklemme LMFS 5.08#1426750000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LMFS 5.08#1426750000Höhe:18,7 mmAnzahl der elektrischen Anschlüsse:18Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMFS 5.08#1426750000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118230505
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LMFS 5.08#1426750000, Verpackungseinheit: 15 Stk., EAN: 4050118230505
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LMFS 5.08#1426750000Höhe:18,7 mmAnzahl der elektrischen Anschlüsse:18Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMFS 5.08#1426750000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118230505
Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LMFS 5.08#1426750000, Verpackungseinheit: 15 Stk., EAN: 4050118230505
Lieferumfang
- Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LMFS 5.08#1426750000, Verpackungseinheit: 15 Stk., EAN: 4050118230505
