Weidmüller 1331990000 Schraubklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

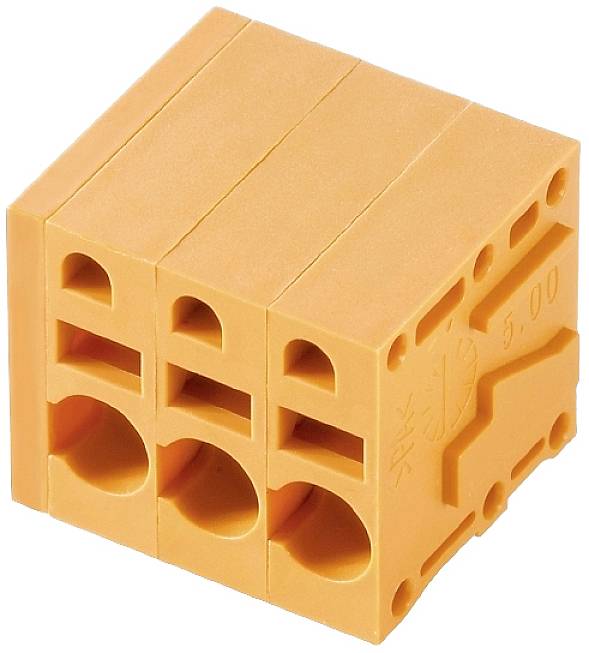

Ein orangefarbener, dreifach modularer Steckverbinderblock aus Kunststoff mit mehreren Anschlussöffnungen.

Produkt-Art

Schraubklemmblock

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Fr., 18. Dez. 2026

Anzahl (Packungsgröße 55 St.)

Set(s)

Gesamt (CHF 1.18 / Stück)

CHF 64.71

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Typ: LMFS 5.00/05/90 3.5SN OR BX

Produkt-Art: Schraubklemmblock

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.25 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Kupferlegierung verzinnt

Herstellerfarbe: Orange

Gewicht: 9.16 g

Herst.-Teilenr.: 1331990000

Inhalt: 55 St.

Nennspannung: 300 V

Breite: 27.7 mm

Höhe: 18.3 mm

Länge: 15.2 mm

Typ: LMFS 5.00/05/90 3.5SN OR BX

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1948800 Weidmüller 1331990000 Schraubklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1948800 Weidmüller 1331990000 Schraubklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

Beschreibung

Weidmüller Leiterplattenklemme LMFS 5.00#1331990000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:LMFS 5.00#1331990000Höhe:18,3 mmAnzahl der elektrischen Anschlüsse:5Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMFS 5.00#1331990000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118135442

Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm LMFS 5.00#1331990000, Verpackungseinheit: 55 Stk., EAN: 4050118135442
