Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

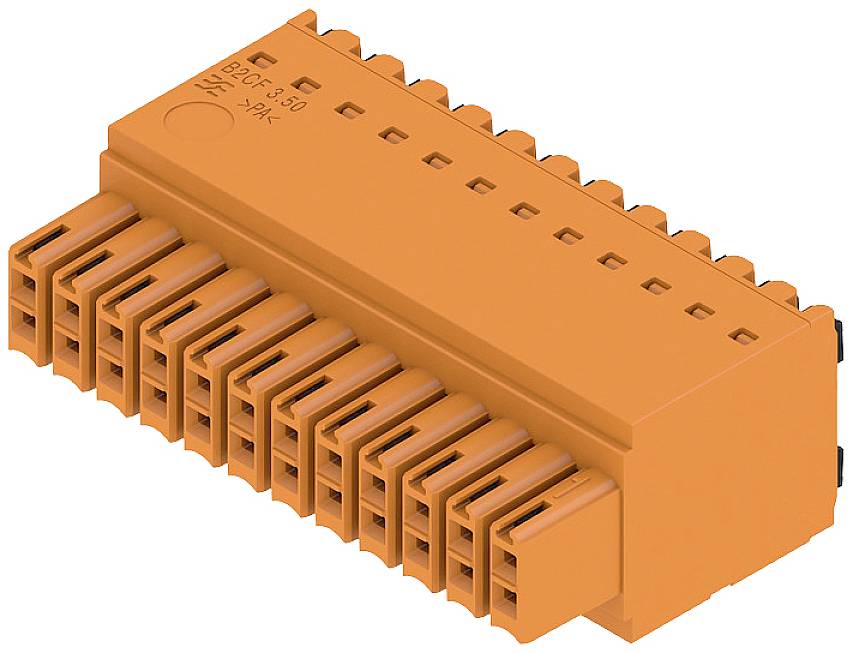

Oranger Verbinder mit mehreren Steckplätzen für elektrische Kabel, geeignet für industrielle oder elektronische Anwendungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

42 St.

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

2 Set(s)

Anzahl (Packungsgröße 42 St.)

Set(s)

Gesamt (CHF 10.09 / Stück)

CHF 423.64

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 24
Anzahl Reihen 1
Inhalt 42 St.

Unser Service für Sie

Technische Daten

Tiefe: 26.25 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Steckkraft/Pol: 5 N
Ziehkraft/Pol: 5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Farbe Betätigungselemente: schwarz
Werkstoff Betätigungselement: PA 66/6
Betätigungskraft Betätigungselement: 40 N

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 24

Polzahl Gesamt: 24

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 9.5 A

Nennstrom - gerundet: 9.5 A

DIN-Norm: DIN 5264

Polzahl je Reihe: 24

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1277380000

Inhalt: 42 St.

Kontaktmaterial: Kupfer

Breite: 42 mm

Höhe: 15.2 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: B2CF 3.50/24/180 SN OR BX

: 26 AWG - 16 AWG

Abm.: (B x H) 42 mm x 15.2 mm

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.14 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 42 mm x 15.2 mm x 26.25 mm

Nennspannung: 300 V

Polzahl: 24

Querschnitt: 1.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1952117 Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1952117 Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

Beschreibung

Weidmüller Verbinder 3.50mm B2CF 3.50#1277380000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277380000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:24Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277380000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118067309

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277380000, Verpackungseinheit: 42 Stk., EAN: 4050118067309
