Weidmüller 1161150000 VSPC 4SL 12VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Eine blaue Druckerpatrone steht aufrecht. Sie hat ein rechteckiges Gehäuse mit einem schwarzen Chip auf der Oberseite.

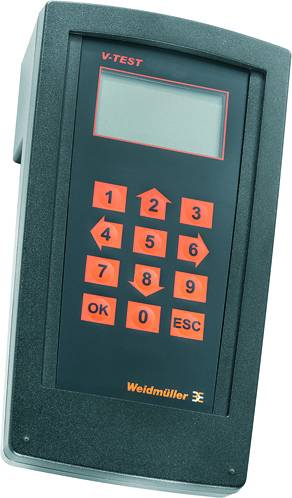

Ein tragbares Gerät mit Display und Zifferntastenfeld. Aufschrift: 'V-TEST'. Herstellerlogo unten: Weidmüller.

1/2

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

5 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 179.42 / Stück)

CHF 179.42

zzgl. MwSt.

nur CHF 18.57

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überspannungsschutz

VSPC 4SL 12VAC EX

Technische Daten

Anschlussart: steckbar in VSPC BASE
Bauform: Klemme, sonstige
Durchgangswiderstand: 4,7 Ω
Eingangsspannung, max. Ui: 19 V
Höchste Dauerspannung, Uc (AC): 13,2 V
Höchste Dauerspannung, Uc (DC): 18 V
Lagertemperatur: -40 °C bis 80 °C
Nennstrom IN: 300 mA
Nettogewicht: 49 g
Optische Funktionsanzeige: Nein
Polzahl: 2
Schutzpegel UP (typ.): 250 V
Stoßstromfestigkeit C1: < 1 kA 8/20 μs
Stoßstromfestigkeit C2: 5 kA 8/20 μs
Stoßstromfestigkeit C3: 100 A 10/1000 μs
Stoßstromfestigkeit D1: 2,5 kA 10/350 μs
Überspannungskategorie: III
Verschmutzungsgrad: 3

Produkt-Art: Überspannungsschutz-Ableiter steckbar

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 2.5 kA

Nennspannung: 12 V/AC
16 V/DC

Betriebstemperatur: -40 °C bis +70 °C

: IP20

Herst.-Teilenr.: 1161150000

Herstellerfarbe: Hellblau

Abm.: (B x H x T) 17.8 x 90 x 69 mm

Breite: 17.8 mm

Höhe: 90 mm

Tiefe: 69 mm

Inhalt: 1 St.

Gewicht: 49 g

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Ableitstrom

Produkt-Art

Nennspannung

Weidmüller 1161150000 VSPC 4SL 12VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5 kA 1 St.

Bestell-Nr.:201038

Dieser Artikel

2.5 kA

Überspannungsschutz-Ableiter steckbar

12 V/AC16 V/DC

Weidmüller 1351030000 VPU II 0 750V / 40kA Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 12.5 kA 1 St.

Bestell-Nr.:195441

12.5 kA

Überspannungsschutz-Ableiter steckbar

690 V/AC

Weidmüller 1070230000 VSPC BASE 1CL PW Überspannungsschutz-Sockel Überspannungsschutz für: Verteilerschrank 1 St.

Bestell-Nr.:196555

Überspannungsschutz-Sockel

Weidmüller 1070470000 VSPC BASE 1CL PW FG EX Überspannungsschutz-Sockel Überspannungsschutz für: Verteilerschrank 1 St.

Bestell-Nr.:196556

Überspannungsschutz-Sockel

Weidmüller 1093400000 VSPC 2CL 24VAC R Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5 kA 1 St.

Bestell-Nr.:200098

2.5 kA

Überspannungsschutz-Ableiter steckbar

24 V/AC24 V/DC

Weidmüller 1105700000 VSPC BASE 1CL PW FG Überspannungsschutz-Sockel Überspannungsschutz für: Verteilerschrank 1 St.

Bestell-Nr.:200398

Überspannungsschutz-Sockel

Weidmüller 1161170000 VSPC 4SL 12VDC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5 kA 1 St.

Bestell-Nr.:201039

2.5 kA

Überspannungsschutz-Ableiter steckbar

12 V/DC

Weidmüller 1161180000 VSPC 4SL 24VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5 kA 1 St.

Bestell-Nr.:201042

2.5 kA

Überspannungsschutz-Ableiter steckbar

24 V/AC34 V/DC

Weidmüller 1161190000 VSPC 4SL 24VDC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank 2.5 kA 1 St.

Bestell-Nr.:201043

2.5 kA

Überspannungsschutz-Ableiter steckbar

24 V/DC

Weidmüller 1351690000 VPU I 3 LCF 280V/25kA Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

Bestell-Nr.:202053

25 kA

Überspannungsschutz-Ableiter

230 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 201038 Weidmüller 1161150000 VSPC 4SL 12VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 201038 Weidmüller 1161150000 VSPC 4SL 12VAC EX Überspannungsschutz-Ableiter steckbar Überspannungsschutz für: Verteilerschrank

Beschreibung

Überspannungsschutz. Messen-Steuern-Regeln, ohne Meldefunktion / Funktionsanzeige. Unter den Schutz von Binärsignalen (SL – Symmetrical Load) fallen folgende Signale: Schaltsignale mit und ohne gemeinsames Bezugspotential 24V, 5 V...60 V. Zweileitersysteme sind meistens mit gemeinsamem Bezugspotenzial von binären Sensoren, Aktoren und Indikatoren wie: Endschalter, Taster, Positionsgeber, Lichtschranken, Schütze, Magnetventile, Meldeleuchten, etc. Steckbarer Ableiter, für unterbrechungsfreies und impedanzneutrales Stecken bzw. Ziehen. Prüfbar durch Prüfgerät V-TEST. Platzsparender Aufbau für bis zu 4 binäre Signale. Ausführung mit massefreiem PE-Anschluss zur Vermeidung von Störströmen bei Potentialunterschieden. Einsetzbar nach der Errichtungsnorm IEC 62305 und IEC61643-22. (D1, C1, C2 und C3). Integrierter PE-Fuß, leitet bis zu 20 kA (8/20 μs) und 2,5 kA (10/350 μs) sicher zu PE ab. Farbige Kennzeichnung der Spannungsebenen für schnelle Identifikation im Schaltschrank. Sicherheitsfunktion durch Kodierelement für unterschiedliche Spannungsstufen.
