Weidmüller 1063820000 VSSC4 CL FG 48VAC/DC Ex Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2.5

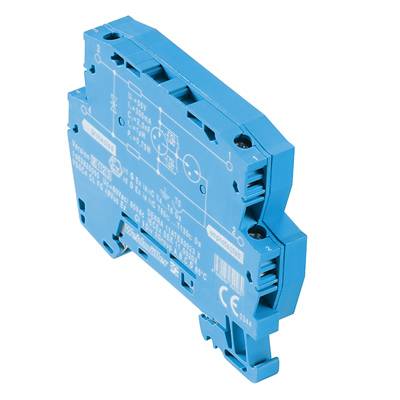

Blaues elektrisches Relais mit technischen Spezifikationen und Anschlüssen erkennbar. CE-Kennzeichnung und Modellnummer sichtbar.

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

199 Stück

Anzahl

Stück

Min.: 3

Vielfache: 1

Gesamt (CHF 70.26 / Stück)

CHF 210.78

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überspannungsschutz

Technische Daten

Anschlussart: Schraubanschluss
Anzugsdrehmoment, max.: 0,8 Nm
Anzugsdrehmoment, min.: 0,5 Nm
Bauform: Klemme
Durchgangswiderstand: 1,8 Ω 10 %
Einfügungsdämpfung: 5,34 MHz
Eingangsspannung, max. Ui: 55 V
Eingangsstrom, max. II: 300 mA
Höchste Dauerspannung, Uc (AC): 60 V
Höchste Dauerspannung, Uc (DC): 85 V
Klemmbereich, max.: 4 mm²
Klemmbereich, min.: 0,5 mm²
Lagertemperatur: -40 °C bis 80 °C
Leiteranschlussquerschnitt, eindrähtig, max.: 6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.: 4 mm²
Nennstrom IN: 300 mA
Nettogewicht: 39,8 g
Optische Funktionsanzeige: Nein
Polzahl: 1
Schutzpegel UP (typ.): ≤ 2000 V
Stoßstromfestigkeit C2: 2.5 kA 8/20 µs 5 kV 1.2/50 µs
Stoßstromfestigkeit C3: 50 A 10/1000 μs
Stoßstromfestigkeit D1: 0,5 kA 10/350 μs
Tragschiene: TS 35
Überspannungskategorie: III
Verschmutzungsgrad: 3

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 2.5 kA

Nennspannung: 48 V/AC
68 V/DC

Betriebstemperatur: -40 °C bis +70 °C

: IP20

Herst.-Teilenr.: 1063820000

Typ: VSSC4 CL FG 48VAC/DC Ex

Herstellerfarbe: Hellblau

Normen: IEC61643-21:2009, DIN EN 60079-0.2009, DIN EN 60079-26:2007, DIN EN 61241-11:2006, HART-compatible

Abm.: (B x H x T) 12.4 x 76 x 58.5 mm

Breite: 12.4 mm

Höhe: 76 mm

Tiefe: 58.5 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 1780743 Weidmüller 1063820000 VSSC4 CL FG 48VAC/DC Ex Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2.5

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1780743 Weidmüller 1063820000 VSSC4 CL FG 48VAC/DC Ex Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2.5

Beschreibung

Überspannungsschutz. Messen-Steuern-Regeln. Durch eventuelle Einkopplung von Überspannungen auf Leitungswegen können sensible Signaleingänge ge- oder zerstört werden. Es ist wichtig, MSR-Geräte in ihrer unmittelbaren Nähe zu schützen. Mit einem umfassenden Produktprogramm für den MSR-Bereich bietet Weidmüller Produkte in 2-teilig, steckbarer Bauform oder Reihenklemmenformate mit den Anschlussarten Zugfeder und Schraube an. Diese Produkte sind auf Binäre- als auch auf Analogsignale abgestimmt. Weiterhin bietet Weidmüller Bauformen mit integrierten Bauelementen wie z.B. Gasableiter oder Varistoren an. VARITECTOR steht für vielseitigen und variablen Überspannungsschutz im Hause Weidmüller welcher nach der Produktnorm IEC61643-21 geprüft ist. Die Varitector Serie kann in die Applikationen nach IEC 61643-22 / VDE 0845-3 in den Klassen C1, C2, C3 und D1 eingesetzt werden. In den Produkt-Familien VARITECTOR SPC und SSC, sowie MCZ OVP sind die elektrischen und mechanischen Eigenschaften optimal miteinander vereint. Dabei spielt die Baugröße und einfache Handhabung eine entscheidende Rolle. Der Überspannungsschutz ist für den Einbau auf engstem Raum in der Prozess-, Industrie- sowie Gebäudeautomation geeignet.
