Weidmüller 1003210000 Stifteinsatz RockStar® HDC HQ 17 + PE Crimpen 1 St.

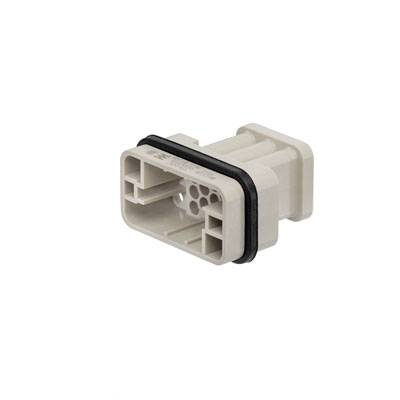

Kunststoffsteckerbuchse mit rechteckiger Form und mehreren Steckplätzen, umgeben von einem schwarzen Gummiring für Abdichtung.

Produkt-Art

Stifteinsatz

Anschluss

Crimpen

Serie

RockStar® HDC HQ

Besonderheiten

mit Kupferlegierung

Gesamtpolzahl

17 + PE

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

5 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 3.84 / Stück)

CHF 3.84

zzgl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stifteinsatz

HDC HQ 17 MC

Technische Daten

Nettogewicht: 17 g
Grenztemperatur: -40 °C ... 125 °C
Isolationswiderstand: 1010 Ω
Verschmutzungsgrad: 2
Breite: 22,4 mm
Höhe: 38,7 mm
Tiefe: 41,6 mm
Länge Sockel: 41,6 mm
Baugröße: HQ
Baureihe: HQ
Bemessungsspannung (DIN EN 61984): 250 V
Bemessungsspannung nach UL/CSA: 600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984): 4 kV
Bemessungsstrom (DIN EN 61984): 10 A
Brennbarkeitsklasse nach UL 94: V-0
Durchgangswiderstand: ≤ 4mΩ
Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
Isolierstoffgruppe: IIIa
Steckzyklen Ag: ≥ 500
Steckzyklen Au: ≥ 500
Anschlussart PE: Crimpanschluss
Leiteranschlussquerschnitt AWG (PE), max.: AWG 14
Leiteranschlussquerschnitt AWG (PE), min.: AWG 26
Abisolierlänge Bemessungsanschluss: 8 mm
Abisolierlänge PE-Anschluss: 8 mm
Höhe Stecker: 38,7 mm

Produkt-Art: Stifteinsatz

Serie: RockStar® HDC HQ

Besonderheiten: mit Kupferlegierung

Anschluss: Crimpen

Gesamtpolzahl: 17 + PE

Leiterquerschnitt (max.): 2.5 mm²

Polzahl: 17

Leiterquerschnitt (min.): 0.14 mm²

Inhalt: 1 St.

Voreilender Kontakt (PE): Ja

: 22.4

: 38.7 mm

: 41.6 mm

: 250 V

: 17

: Stift

: -40-125 °C

: V0

: 4 kV

: Crimpanschluss

: Silber

: 2

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: TRUE

: sonstige Kupferlegierungen

: 10 A

: Thermoplast

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 195486 Weidmüller 1003210000 Stifteinsatz RockStar® HDC HQ 17 + PE Crimpen 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 195486 Weidmüller 1003210000 Stifteinsatz RockStar® HDC HQ 17 + PE Crimpen 1 St.

Beschreibung

Stifteinsatz. HDC - Einsatz, Stift, 250 V, 10 A, Polzahl: 17, Crimpanschluss, Baugröße: HQ. Die HQ Serie - Kleine Abmessungen und doch groß. Die elektrischen Kennwerte sprechen für sich. Die bewährten HD-Crimpkontakte können auch hier verwendet werden. Die Leiteranschlussebene ist als Crimpkontakt ausgelegt. Seit Jahrzehnten ist die bewährte Crimpanschlusstechnik im Einsatz. Crimpkontakte gehören nicht zum Lieferumfang der Einsätze. Polzahl: 17 (+PE), Bemessungsstrom: 10 A, Bemessungsspannung: 250 V, Nennspannung nach UL/CSA: 600 V AC/DC. Crimpanschluss.
